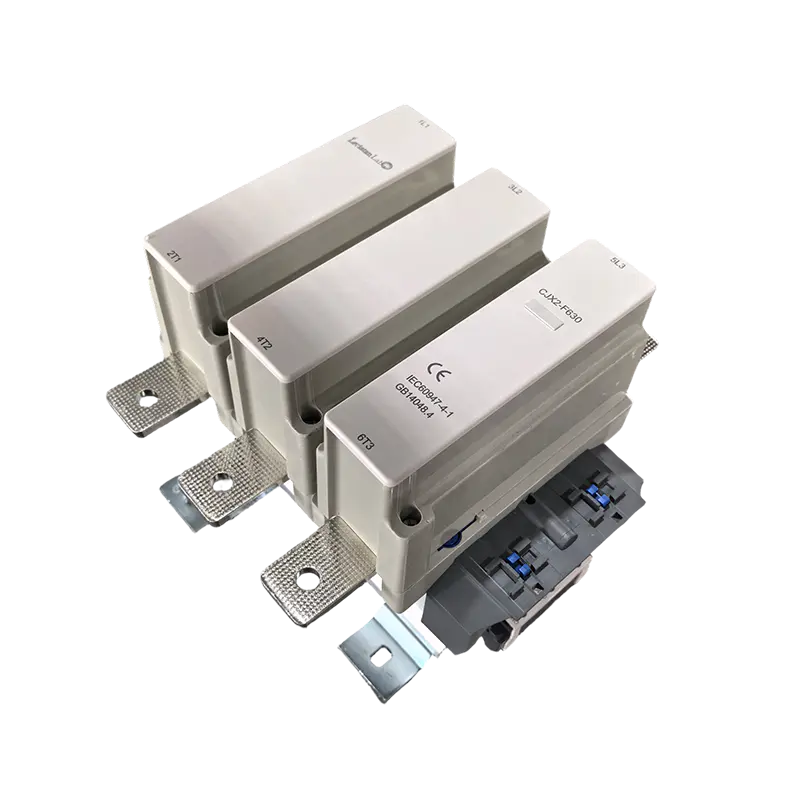

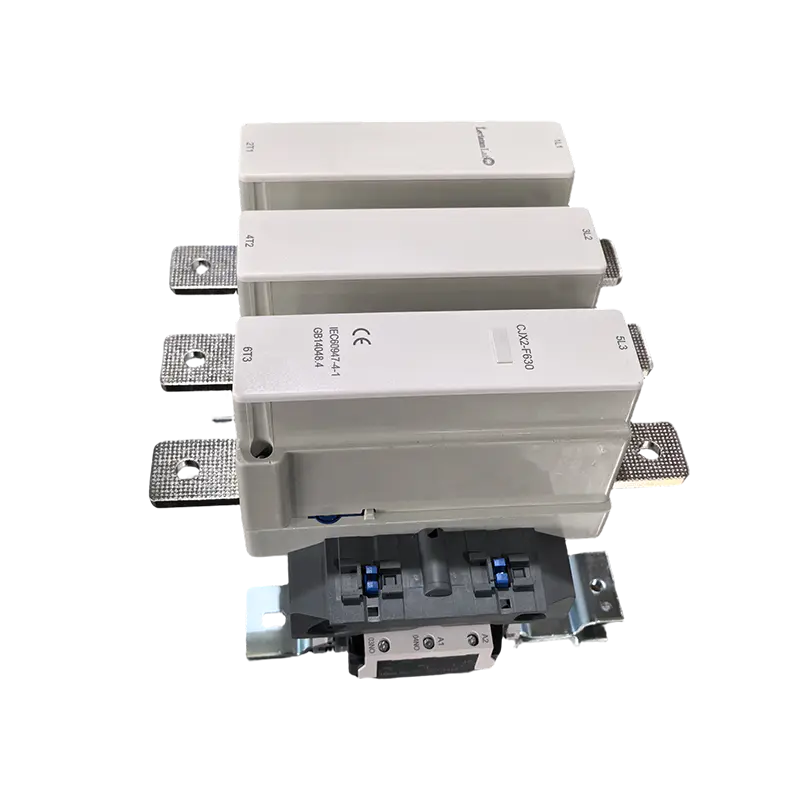

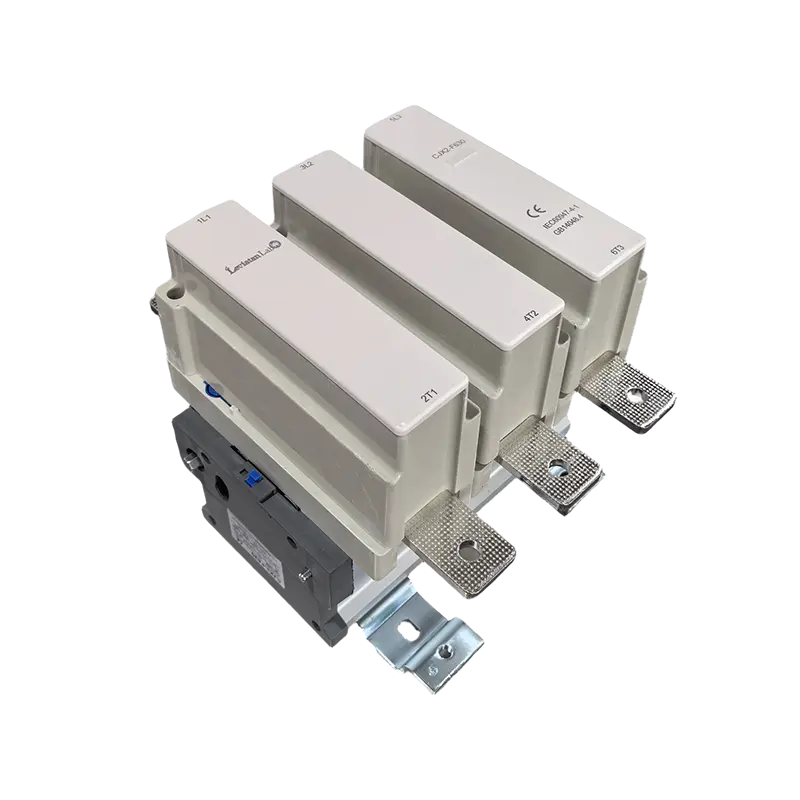

Magneettinen AC-kontaktori 630A 220V – DIN-kiskomoottorin ohjauskytkin

Kuvaus:

MINGTUO LC1 -sarjan magneettiset AC-kontaktorit tarjoavat luotettavan kytkennän ja tarkan ohjauksen erilaisissa sähköjärjestelmissä. Ne on valmistettu edistyneestä sähkömagneettisesta suunnittelusta ja korkealaatuisista kosketusmateriaaleista, mikä takaa pidemmän käyttöiän ja tasaisen suorituskyvyn vaativissa teollisuusympäristöissä. Niiden kompakti, DIN-kiskon kanssa yhteensopiva rakenne mahdollistaa helpon asennuksen ja säästää tilaa ohjauspaneelissa

Sovellukset:

Moottorin ohjausjärjestelmät

Kolmivaiheiset moottorin käynnistys/pysäytystoiminnot

Moottorin suunnanvaihtopiirit

Pumpun ja kompressorin moottorin hallinta

Kuljettimen ja teollisuuden työstökoneiden ohjaus


LVI-järjestelmät

Ilmastointilaitteen kompressorin vaihto

Lämmitysjärjestelmän tehonsäätö

Tuuletustuulettimen ohjaus

Jäähdytysjärjestelmän ja ilmankäsittelylaitteen hallinta


Teollisuusautomaatio

Tuotantolinjan sähkönjakelu

Koneautomaation integrointi

Prosessinohjausjärjestelmän koordinointi

Robotti- ja kokoonpanolinjan tehonhallinta


Sähkönjakeluverkot

Liike- ja teollisuusvalaistuksen ohjaus

Muuntajan kuormituksen säätö

Kondensaattoripankin hallinta ja tehokertoimen korjaus

Kojeisto- ja paneelitoiminnot


Erikoissovellukset

Nosturin ja nostimen ohjausjärjestelmät

Hissien ja liukuportaiden tehonhallinta

Hitsauslaitteiden toiminta

Datakeskuksen sähkönjako

Uusiutuvan energian järjestelmän integrointi

Ota yhteyttä Lataa (1 tiedosto) Facebook
Edellinen:MT3TF-sarjan AC-kontaktoriSeuraava:CJX8 AC-kontaktori
  • Toimintaperiaate

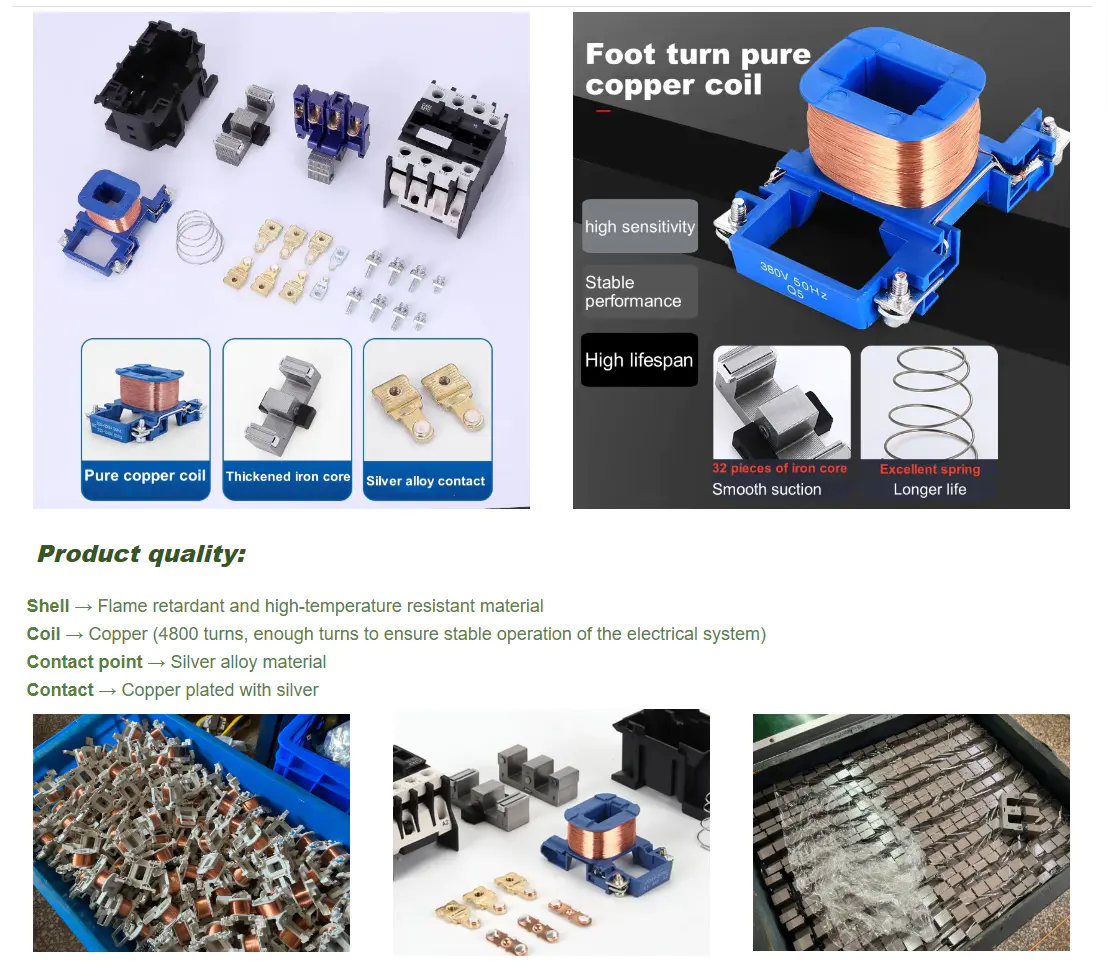

  • Laadun selitys
  • Tuotteen ominaisuudet
  • Asennus ja käyttöönotto
  • Pakkaus ja toimitus
  • Projektitapaukset
  • Tuotteen valintaopas
  • AC Contactor.mp4

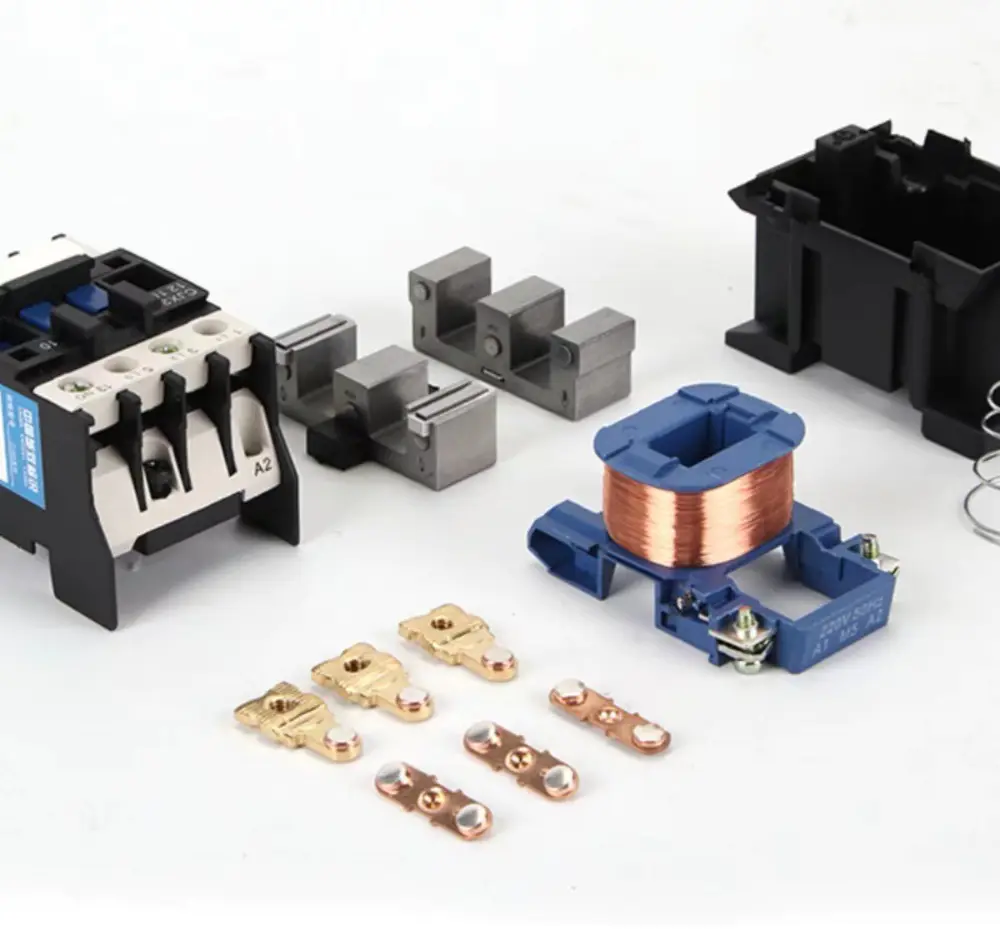

Kun AC-kontaktoriin kytketään virta, sisäinen käämi muodostaa magneettikentän, jolloin liikkuva rautasydän ja kiinteä rautasydän vetäytyvät yhteen, jolloin kosketinjärjestelmä tulee kosketuksiin kiinteään koskettimeen ja johtaa piiriä. Kun kela menettää tehonsa, imuvoima katoaa ja palautusjousi nostaa liikkuvan rautasydämen, jolloin koskettimet irtoavat ja virtapiiri katkeaa.

Käytetään D09-95-kontaktoreille
MALLI A B C D E a b Ф
D09-12 47 76 82 11 133 34/35 50/60 4.5
D18 47 76 87 118 138 34/35 50/60 4.5
D25 57 86 95 126 146 40 48 4.5
D32 57 86 100 131 151 40 48 4.5
D40-65 77 129 116 145 165 40 100/110 6.5
D80-95 87 129 127 175 195 40 100/110 6.5

Mallin tyyppi 9 12 18 25 32 40 50 65 80 95
Nimelliskäyttövirta (A) AC3 9 12 18 25 32 40 50 65 80 95
AC4 3.5 5 7.7 8.5 12 18.5 24 28 37 44
Kolmivaiheinen moottori
AC-3 taso (kw) 		220/230V 2.2 3 4 5.5 7.5 11 15 18.5 22 25
380/400V 4 5.5 7.5 11 15 18.5 22 30 37 45
415V 4 5.5 9 11 15 22 25 37 - -
500V 5.5 7.5 10 15 18.5 22 30 37 - -
660/690V 5.5 7.5 10 15 18.5 30 33 37 45 45
NimellislämmitysvirtaIth(A) 20 20 30 32 40 50 60 80 125 125
Sähkökäyttöinen käyttöikä (10 000 jaksoa) AC3 100 100 100 100 80 80 60 60 60 60
AC4 20 20 20 20 20 15 15 15 10 10
Mekaaninen käyttöikä (10000 sykliä) 1000 1000 1000 1000 800 800 800 800 600 600
Yhteyden malli 3P NO 3P NC NO

Malli Nimellisvirta (A) Pääyhteyshenkilö Apukosketin Yksivaiheinen kuormitusteho (kW) Kolmivaiheinen kuormitusteho (kW)
CJX2-0910 9A 3NO 1 EI 1,8 kW 3,5 kW
CJX2-0901 9A 3NO 1NC 1,8 kW 3,5 kW
CJX2-1210 12A 3NO 1 EI 2,5 kW 5 kW
CJX2-1201 12A 3NO 1NC 2,5 kW 5 kW
CJX2-1810 18A 3NO 1 EI 3,5 kW 7,5 kW
CJX2-1801 18A 3NO 1NC 3,5 kW 7,5 kW
CJX2-2510 25A 3NO 1 EI 5 kW 8,5 kW
CJX2-2501 25A 3NO 1NC 5 kW 8,5 kW
CJX2-3210 32A 3NO 1 EI 6 kW 12 kW
CJX2-3201 32A 3NO 1NC 6 kW 12 kW
CJX2-4011 40A 3NO 1 EI 1NC 8 kW 18,5 kW
CJX2-5011 50A 3NO 1 EI 1NC 10 kW 24 kW
CJX2-6511 65A 3NO 1 EI 1NC 12,5 kW 28 kW
CJX2-8011 80A 3NO 1 EI 1NC 15,5 kW 37 kW
CJX2-9511 95A 3NO 1 EI 1NC 18,5 kW 44KW
