Magneettisten vaihtovirtakontaktorien toimittajat

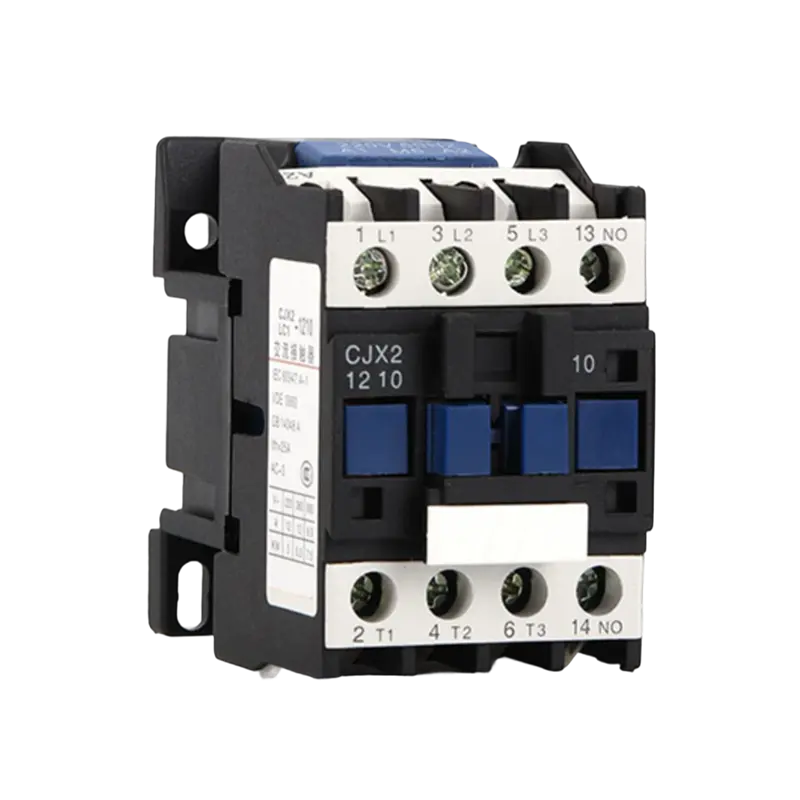

Kotiin / Tuotteet / Muut tuotteet / Kontaktorit / Magneettinen AC-kontaktori 25A 220V – DIN-kiskomoottorin ohjauskytkin

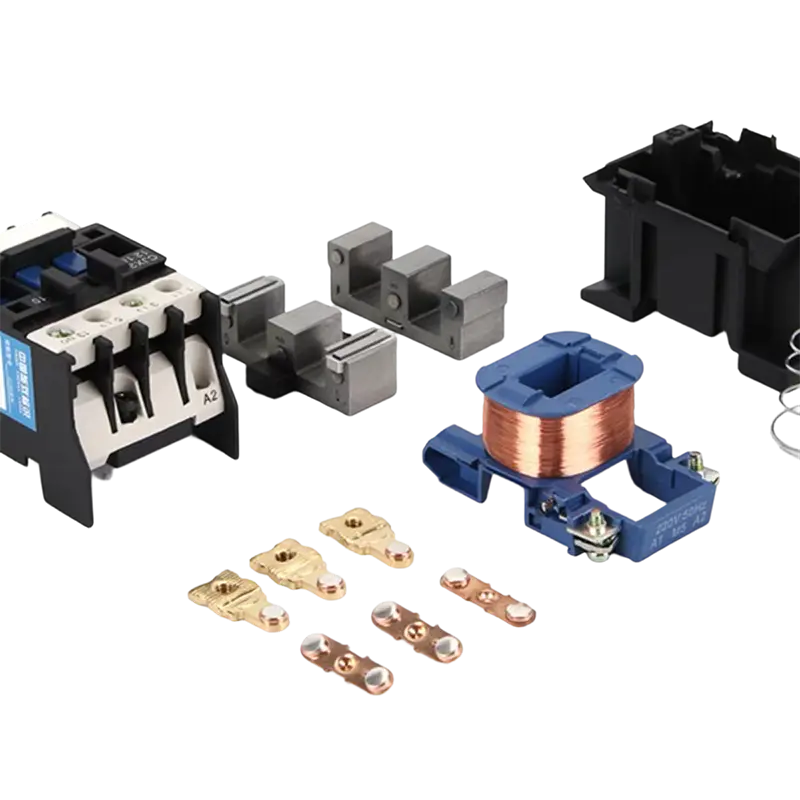

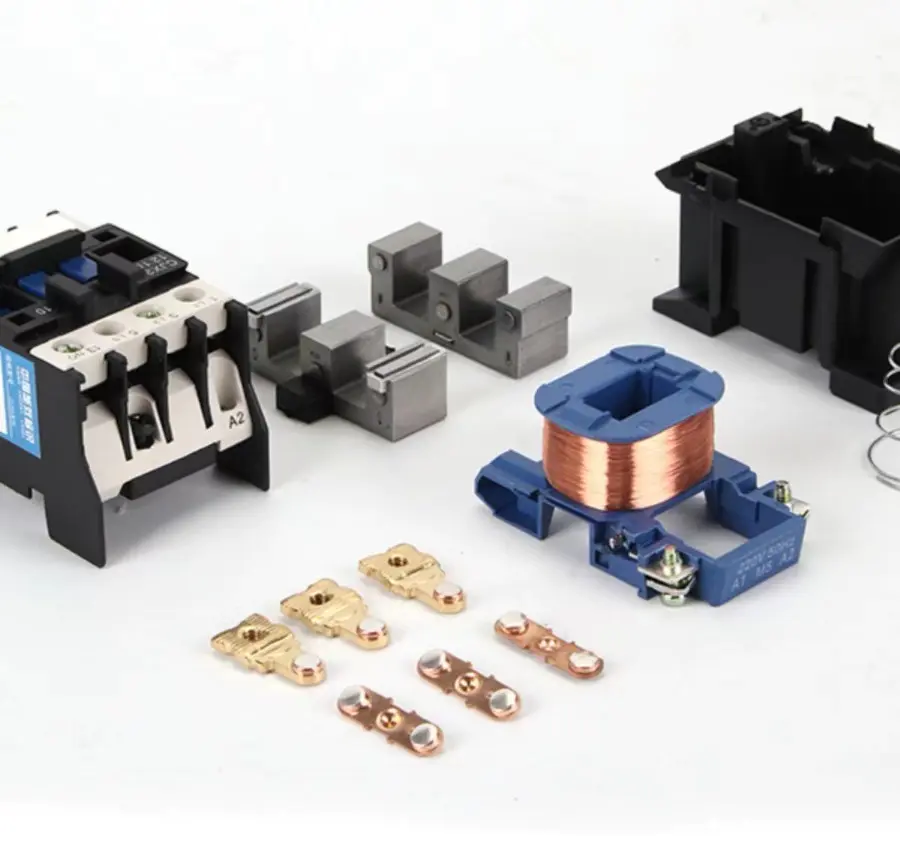

Toimintaperiaate: Kun AC-kontaktoriin kytketään virta, sisäinen käämi muodostaa magneettikentän, jolloin liikkuva rautasydän ja kiinteä rautasydän vetäytyvät yhteen, jolloin kosketinjärjestelmä tulee kosketuksiin kiinteään koskettimeen ja johtaa piiriä. Kun kela menettää tehonsa, imuvoima katoaa ja palautusjousi nostaa liikkuvan rautasydämen, jolloin koskettimet irtoavat ja virtapiiri katkeaa.
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases

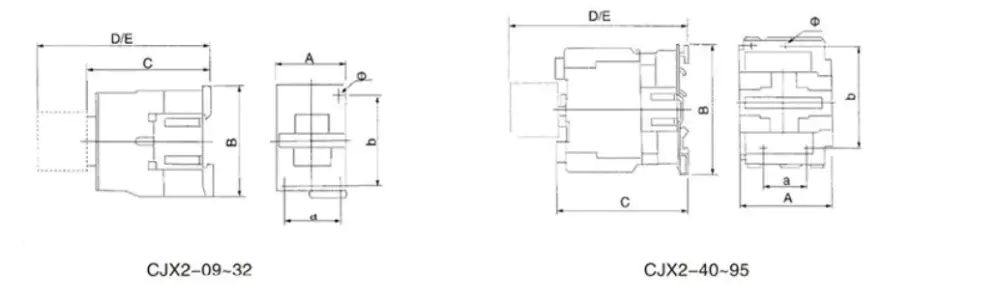

| MALLI | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | a (mm) | b (mm) | Φ (mm) |
| D09-12 | 47 | 76 | 82 | 11 | 133 | 34/35 | 50/60 | 4.5 |
| D18 | 47 | 76 | 87 | 118 | 138 | 34/35 | 50/60 | 4.5 |
| D25 | 57 | 86 | 95 | 126 | 146 | 40 | 48 | 4.5 |
| D32 | 57 | 86 | 100 | 131 | 151 | 40 | 48 | 4.5 |
| D40-65 | 77 | 129 | 116 | 145 | 165 | 40 | 100/110 | 6.5 |
| D80-95 | 87 | 129 | 127 | 175 | 195 | 40 | 100/110 | 6.5 |
| Mallin tyyppi | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| Nimelliskäyttövirta (A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| Kolmivaiheinen moottori AC-3 taso (kw) | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| NimellislämmitysvirtaIth(A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| Sähkökäyttöinen käyttöikä (10 000 jaksoa) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| Mekaaninen käyttöikä (10 000 sykliä) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| Yhteyden malli | 3P NO | 3P NC NO | |||||||||
| Malli | Nimellisvirta (A) | Pääyhteyshenkilö | Apukosketin | Yksivaiheinen kuormitusteho (kW) | Kolmivaiheinen kuormitusteho (kW) |
| CJX2-0910 | 9A | 3NO | 1 EI | 1,8 kW | 3,5 kW |
| CJX2-0901 | 9A | 3NO | 1NC | 1,8 kW | 3,5 kW |
| CJX2-1210 | 12A | 3NO | 1 EI | 2,5 kW | 5 kW |
| CJX2-1201 | 12A | 3NO | 1NC | 2,5 kW | 5 kW |
| CJX2-1810 | 18A | 3NO | 1 EI | 3,5 kW | 7,5 kW |
| CJX2-1801 | 18A | 3NO | 1NC | 3,5 kW | 7,5 kW |
| CJX2-2510 | 25A | 3NO | 1 EI | 5 kW | 8,5 kW |
| CJX2-2501 | 25A | 3NO | 1NC | 5 kW | 8,5 kW |

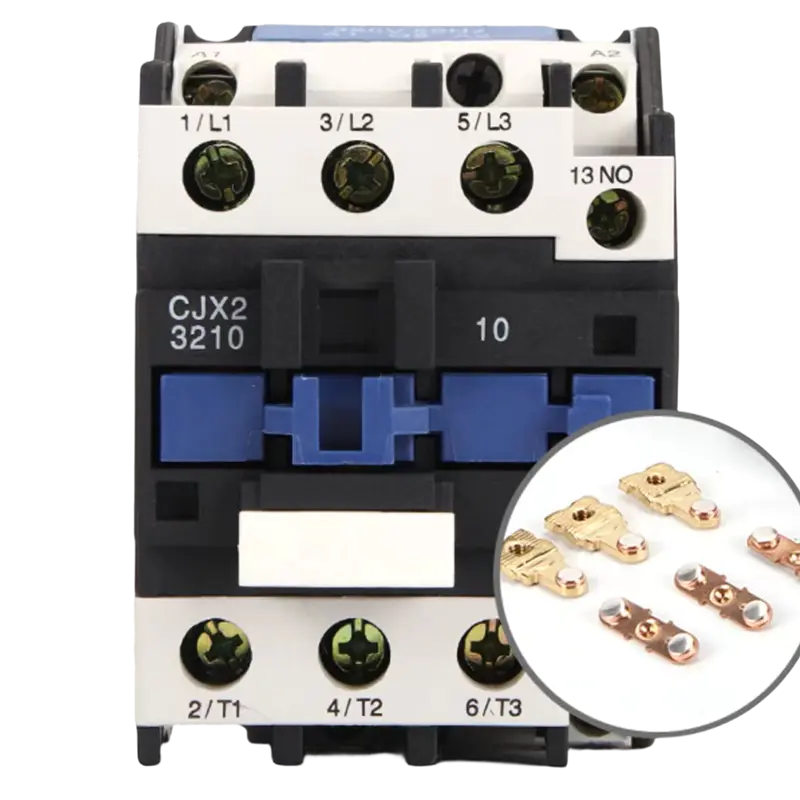

| CJX2-3210 | 32A | 3NO | 1 EI | 6 kW | 12 kW |
| CJX2-3201 | 32A | 3NO | 1NC | 6 kW | 12 kW |
| CJX2-4011 | 40A | 3NO | 1 EI 1NC | 8 kW | 18,5 kW |
| CJX2-5011 | 50A | 3NO | 1 EI 1NC | 10 kW | 24 kW |
| CJX2-6511 | 65A | 3NO | 1 EI 1NC | 12,5 kW | 28 kW |
| CJX2-8011 | 80A | 3NO | 1 EI 1NC | 15,5 kW | 37 kW |
| CJX2-9511 | 95A | 3NO | 1 EI 1NC | 18,5 kW | 44KW |
