Alan osaaminen

Kuinka lämpömagneettiset matkayksiköt toimivat MCCB-katkaisijat Itse asiassa työskentely kuormitettuna

Useimmat insinöörit ymmärtävät, että Molded Case Circuit Breaker käyttää bimetallinauhaa ylikuormitussuojaukseen ja sähkömagneettista käämiä oikosulkusuojaukseen, mutta näiden kahden mekanismin välinen vuorovaikutus todellisissa käyttöolosuhteissa on vivahteikkaampi kuin oppikirjakaaviot antavat ymmärtää. Bimetallinauha reagoi I²t-kuumenemiseen – mikä tarkoittaa, että 150 %:n ylikuormitus laukeaa hitaammin kuin 200 %:n ylikuormitus käänteisaikakäyrän mukaisesti. Tämä on tarkoituksellista: sen avulla moottorit voivat ottaa suuria syöttövirtoja käynnistyksen yhteydessä ilman häiritsevää laukaisua ja samalla suojata johtimia jatkuvilta ylikuormituksilta. Vähemmän keskusteltu siitä, kuinka ympäristön lämpötila vaikuttaa kalibrointiin. Useimmat MCCB-katkaisijat on kalibroitu 40 °C:ssa; jos asennusympäristö kuumenee huomattavasti, bimetallielementti käynnistyy esilämmitettynä ja tehollinen laukaisukynnys laskee. Asentajat trooppisessa ilmastossa tai kojeistotiloissa, joissa on huono ilmanvaihto, huomaavat tämän usein kovalla tavalla, kun katkaisijat laukeavat näennäisesti normaaleilla kuormilla.

Magneettinen (hetkellinen) laukaisuelementti sitä vastoin reagoi puhtaasti huippuvirran suuruuteen, joka on tyypillisesti asetettu välillä 5× ja 10× nimellisvirta riippuen MCCB:n kehyksen koosta ja sovellusluokasta. Elektronisissa laukaisuyksiköissä – nyt vakiona korkeamman kehyksen MCCB:issä – molempia toimintoja hoitavat virtamuuntajat, jotka syöttävät mikroprosessoria, mikä mahdollistaa pitkän aikavälin, lyhytaikaviiveen ja hetkellisten kynnysarvojen itsenäisen säätämisen. Tämä joustavuus on välttämätöntä teollisuusjakelukeskusten loppupään suojauksen koordinoimiseksi.

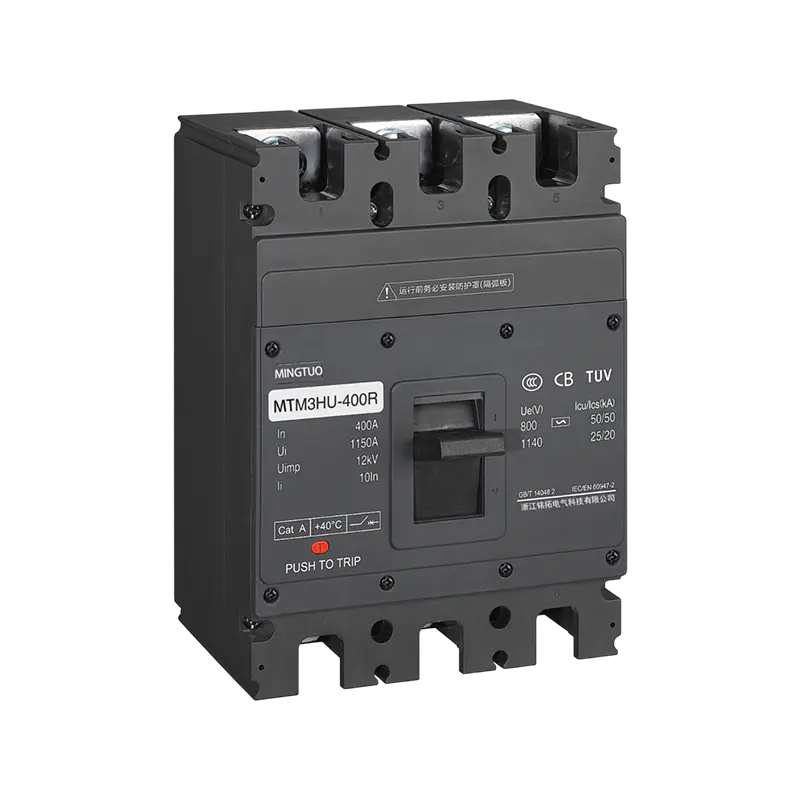

Keskeytyskapasiteetti vs. lopullinen katkaisukapasiteetti: kriittinen ero MCCB-valinnassa

Yksi seurausvirheistä Molded Case Circuit Breaker -katkaisijan määrittämisessä on nimellisen palvelun oikosulkukatkaisukapasiteetin (Ics) ja lopullisen katkaisukapasiteetin (Icu) sekoittaminen. IEC 60947-2 määrittelee Icu:n suurimmaksi mahdolliseksi oikosulkuvirraksi, jonka katkaisija voi katkaista - kerran -, jonka jälkeen se ei ehkä ole enää käyttökelpoinen. Ics on virta, jonka katkaisija voi katkaista samalla, kun se pysyy täysin toimivana ja valmiina jatkuvaan toimintaan, tyypillisesti ilmaistuna prosentteina Icu:sta (yleensä 50%, 75% tai 100%). Kun määrität MCCB-katkaisijoita paneeleille lähellä syöttömuuntajaa, kun vikatasot ovat korkeat, Icu:n käyttäminen suunnittelukynnyksenä ottamatta huomioon Ics:tä voi johtaa katkaisijaan, joka poistaa vian, mutta on sisäisesti vaurioitunut ja se on vaihdettava välittömästi. Kriittisen infrastruktuurin tapauksessa katkaisijan määrittäminen, jossa Ics = Icu = sivuston vikataso, on konservatiivinen ja oikea lähestymistapa.

Zhejiang Mingtuo Electrical Technology Co., Ltd.:ssä suunnittelemme MCCB-katkaisijamme saavuttamaan Ics/Icu-suhteet, jotka vastaavat korkean vikatason teollisuusympäristöjen vaatimuksia, mikä antaa asiakkaillemme todellisen toiminnan jatkuvuuden vikatapahtuman jälkeen, ei vain korjattua vikaa.

Selektiivisyys ja syrjintä sarjaan kytkettyjen välillä MCCB Breakers

Täydellisen erottelun (täysi valikoivuus) saavuttaminen ylä- ja loppupään MCCB:n välillä jakeluverkossa edellyttää niiden aika-virtaominaisuuksien huolellista koordinointia. Tavoitteena on varmistaa, että loppuvirtapiirissä ilmenevien vikojen yhteydessä vain alavirran katkaisija toimii, jolloin muu järjestelmä jää jännitteiseksi. Tämä on yksinkertaista ylikuormitusalueella – alavirran katkaisijan laukaisukäyrän on yksinkertaisesti oltava nopeampi – mutta siitä tulee haastavaa oikosulkualueella, jossa molempien katkaisijoiden hetkelliset elementit voivat reagoida samanaikaisesti.

Käytännössä käytetään useita koordinointistrategioita:

• Nykyinen syrjintä: Ylävirran katkaisijan hetkellinen kynnys on asetettu alavirran väylällä ilmenevän maksimivikavirran yläpuolelle, joten vain alavirran hetkellinen elementti voi syttyä. Tämä edellyttää riittävää impedanssia kahden suojapisteen välillä.
• Aikasyrjintä (lyhytaikainen viive): Ylävirran MCCB on varustettu lyhytaikaisella viiveellä (STD), jonka avulla se voi kulkea alavirran vianpoistoajan – tyypillisesti 100–200 ms – läpi ennen kuin sen oma hetkellinen laukaisu aktivoituu. Tämä edellyttää, että ylävirran katkaisija on mitoitettu läpäisyenergialle viivejakson aikana.
• Energiasyrjintä (virtarajoitus): Myötävirtaa rajoittavat MCCB:t voivat rajoittaa läpivirtausenergiaa niin voimakkaasti, että ylävirran katkaisijan hetkellinen elementti ei koskaan näe tarpeeksi virtaa toimiakseen. Tämä lähestymistapa toimii myös ilman STD:tä ylävirran laitteessa, mutta riippuu alavirran katkaisijan virtaa rajoittavasta suorituskyvystä todellisella vikatasolla.

Valmistajat julkaisevat selektiivisyystaulukoita, jotka määrittelevät suurimman vikavirran, jolla taataan täydellinen erottelu ylä- ja alavirran MCCB-parien välillä. Näihin taulukoihin kannattaa aina tutustua sen sijaan, että luottaisi yleisiin nyrkkisääntöihin.

Standardisovellusluokkien vertailu: Mitä MCCB-kategoriat A ja B tarkoittavat nimikilvessä

IEC 60947-2 luokittelee MCCB:t kahteen luokkaan niiden lyhytkestoisen käyttäytymisen perusteella. Laitteeseesi sovellettavan luokan ymmärtäminen muuttaa tapaa, jolla lähestyt järjestelmän koordinointia.

Luokan B laitteet ovat välttämättömiä suuria teollisuuslaitoksia palvelevissa pääjakelukeskuksissa, joissa alkupään laukaisu katkaisisi tuotannon useilla itsenäisillä linjoilla. Yksittäisiä koneita tai valaistuspiirejä syöttäville viimeisille osapiireille A-luokka on täysin sopiva ja kustannustehokkaampi.

Pienentää Valettu kotelo Katkaisijat moninapaisissa kokoonpanoissa ja suljetuissa koteloissa

250 A:n koteloitu katkaisija ei välttämättä tuota 250 A lämpökapasiteettia kaikissa asennusskenaarioissa. Kaksi ehtoa edellyttävät rutiininomaisesti alentamista käytännössä. Ensinnäkin, kun useilla navoilla on yhteinen bimetallirakenne (kuten 3- tai 4-napaisissa MCCB:issä), yhdessä navassa syntyvä lämpö voi siirtyä vierekkäisiin napoihin, mikä nostaa niiden käyttölämpötilaa ja siirtää laukaisupisteitä. Useimmat valmistajat julkaisevat moninapaisen korjauskertoimen; Täyskuormitetuille 3-napaisille laitteille suljetuissa koteloissa 10–15 %:n vähennys on yleinen.

Toiseksi kotelon asennus vaikuttaa dramaattisesti lämpösuorituskykyyn. IEC-standardien mukaan testatut MCCB:t on luonnehdittu ulkoilmassa määritellyllä ilmavirralla. Suljetun metallikotelon sisään asennettaessa – erityisesti ryhmissä – sisäilman lämpötila voi nousta 15–25°C ympäristön yläpuolelle, mikä pahentaa aiemmin kuvattua ympäristön lämpötilan alenemista. Suunnittelussa on otettava huomioon oikea kotelon mitoitus, tuuletussäleiköt tai pakotettu jäähdytys puhaltimien kautta. Me Zhejiang Mingtuossa tarjoamme sovellussuunnittelutukea auttaaksemme asiakkaita mitoittamaan kotelot oikein ja valitsemaan sopivat MCCB-kehysluokitukset ahtaisiin tai termisesti haastaviin asennuksiin.

Apukoskettimet, shunttilaukaisut ja alijännitelaukaisimet: Pidentäminen MCCB Toiminnallisuus

Paljas MCCB tarjoaa vain manuaalisen kytkennän ja automaattisen ylivirtasuojan. Useimmissa todellisissa ohjausjärjestelmissä tarvitaan lisälaitteita katkaisijan integroimiseksi automaatio-, valvonta- ja turvallisuusarkkitehtuureihin. Kun ymmärrät, mitä kukin lisävaruste tekee – ja mitä se ei voi – estää kalliit määrittelyvirheet.

Apukoskettimet (AX)

Nämä heijastavat katkaisijan ON/OFF/laukaisuasennon ohjauspiiriin. Tavallinen apukosketinlohko sisältää yhden tai useamman normaalisti avoimen (NO) ja normaalisti kiinni (NC) koskettimen. Tärkeää on, että laukaisuasento eroaa OFF-asennosta – joissakin apukoskettimen kokoonpanoissa on erillinen vikalaukaisulähtö SCADA- tai hälytysjärjestelmille. Näissä koskettimissa on vain signaalitason virtoja, eikä niitä saa koskaan käyttää kuorman kytkemiseen.

Shunt Trip Coil (ST / MX)

Shunttilaukaisukela avaa MCCB:n etäältä, kun siihen kytketään jännite – se ei lukkiudu ja se saa kytkeä vain hetkellisesti. Yleisiä sovelluksia ovat palohälytysten integrointi (jos palokeskuksen signaali laukaisee ei-välttämättömät piirit), hätäpysäytysjärjestelmät tai lukituspiirit. Käämi on mitoitettu tietylle jännitealueelle ja vaurioituu jatkuvassa jännitteessä. Toisin kuin alijännitteen laukaisu, shunttilaukaisu on positiivisella jännitteellä toimiva laite: se laukeaa käskystä eikä syöttöhäiriöstä.

Alijännitteen vapautus (UV / MN)

Alijännitteen vapautus pitää katkaisijan kiinni vain, kun syöttöjännite on nimellisalueella, ja laukaisee sen automaattisesti, jos syöttöjännite laskee alle noin 70 % nimellisarvosta. Tätä käytetään sovelluksissa, joissa hallitsematon uudelleenjännite sähkökatkon jälkeen olisi vaarallista – esimerkiksi CNC-koneissa tai hisseissä. Tärkeä suunnittelukohta: UV-vapautin estää manuaalisen uudelleensulkemisen, kunnes syöttöjännite palautuu, mikä voi mutkistaa huoltotoimenpiteitä, jos sitä ei odoteta.

Tunnistaminen, kun MCCB on toiminut lähellä rajojaan ja se on vaihdettava

Toisin kuin sulakkeet, MCCB-katkaisijat on suunniteltu nollautumaan laukaisun jälkeen – mutta tällä uudelleensuljettavuudella on rajoituksia, jotka jätetään usein huomiotta huoltokäytännössä. Jokainen vikakatkos, erityisesti suurilla virtatasoilla, altistaa valokaaren sammutuskammion termiselle ja mekaaniselle rasitukselle. Hiilikertymiä kerääntyy, kosketuspinnat kuluvat ja laukaisumekanismi voi vaurioitua plastisesti, jos vikavirta oli lähellä laitteen Icu-arvoa.

Seuraavien olosuhteiden pitäisi käynnistää ammattimainen tarkastus tai vaihto yksinkertaisen nollauksen sijaan:

• Mikä tahansa toiminta nimellisellä Icu:lla tai sen lähellä – jopa yksittäinen suuri vikatapahtuma voi tehdä katkaisijasta kelpaamattoman jatkohuoltoon ilman visuaalisia merkkejä vauriosta.
• Valetun kotelon värjäytymistä, polttamista tai vääristymistä, mikä osoittaa vakavaa kaaren energia-altistusta kammion sisällä.
• Kyvyttömyys nollata tai kahva tuntuu löysältä tai epäjohdonmukaiselta liikenteessään – molemmat viittaavat sisäisiin mekaanisiin vaurioihin salpamekanismissa.
• Useita peräkkäisiä laukaisuja lyhyessä ajassa jopa sen jälkeen, kun alavirran vika on ilmeisesti korjattu – tämä voi tarkoittaa, että laukaisumekanismi on siirtynyt pois kalibroinnista.
• Kaikki MCCB:t, jotka on upotettu veteen, alttiina syövyttäville höyryille tai joita on käytetty ympäristössä, joka ei ole sen IP-luokitus, on vaihdettava näkyvästä tilasta riippumatta.

MCCB-katkaisijoiden valmistajina suosittelemme, että huoltotiimit dokumentoivat jokaisen laukaisutapahtuman – likimääräisen kuormituksen laukaisuhetkellä, arvioidun vian suuruuden, jos tiedossa, ja aiempien ajojen lukumäärän – jotta vaihtopäätökset perustuvat todelliseen huoltohistoriaan arvausten sijaan. Tuotteemme on suunniteltu kestävyyttä ajatellen, mutta mitään katkaisijaa ei tule käsitellä huoltovapaana laitteena merkittävän vikatilanteen jälkeen.

Kuinka virtaa rajoittavat MCCB:t vähentävät loppupään laitteiden rasitusta

Virtaa rajoittava käyttäytyminen MCCB:ssä viittaa laitteen kykyyn katkaista vika ennen kuin virta saavuttaa mahdollisen huippuarvonsa. 50 Hz:n järjestelmässä täysin epäsymmetrinen vika voi saavuttaa huipun, joka on noin 2,5 kertaa RMS-symmetrinen arvo ensimmäisen puolijakson aikana (10 ms). Virtaa rajoittava MCCB - saavutetaan tyypillisesti nopealla koskettimien erotuksella, joka perustuu koskettimien väliseen magneettisuuteen suurella virralla - voi aloittaa valokaaren sammumisen 3–5 ms:ssa, mikä vähentää dramaattisesti loppupään laitteiden ja kaapeleiden läpivirtausenergiaa (ilmaistuna I²t:nä).

Tällä on käytännöllisiä seurauksia loppupäässä: kaapelit, kiskot, kontaktorit ja muut kytkinlaitteet, jotka on mitoitettu virtarajoitteiselle I²t:lle mahdollisen vian I²t sijaan, voivat olla pienempiä ja halvempia. Jotkin suunnittelustandardit ja valmistajat sallivat dokumentoitua virtaa rajoittavan katkaisijan käytön perusteena alentuneelle loppupään kestoarvolle – tämä käytäntö tunnetaan nimellä "kaskadisuojaus" tai "varasuojaus". Tätä on tuettava alkupään valmistajan julkaisemilla kaskaditaulukoilla, koska suojaus on voimassa vain tietyille laitepareille tietyillä vikatasoilla. Zhejiang Mingtuo tarjoaa kattavat kaskadikoordinointitiedot MCCB-valikoimastamme tukeakseen tätä suunnittelutapaa.
