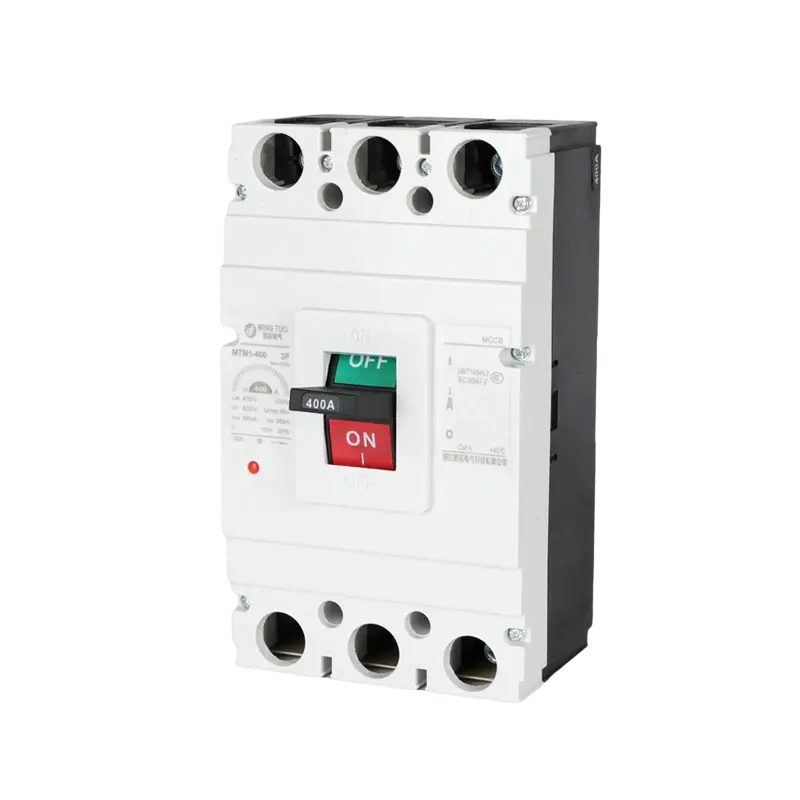

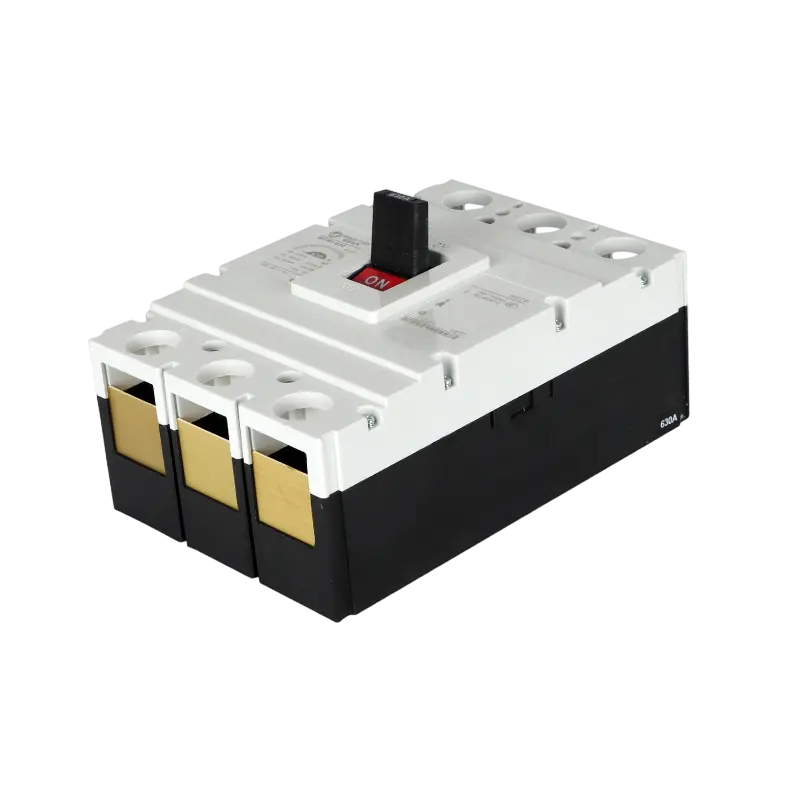

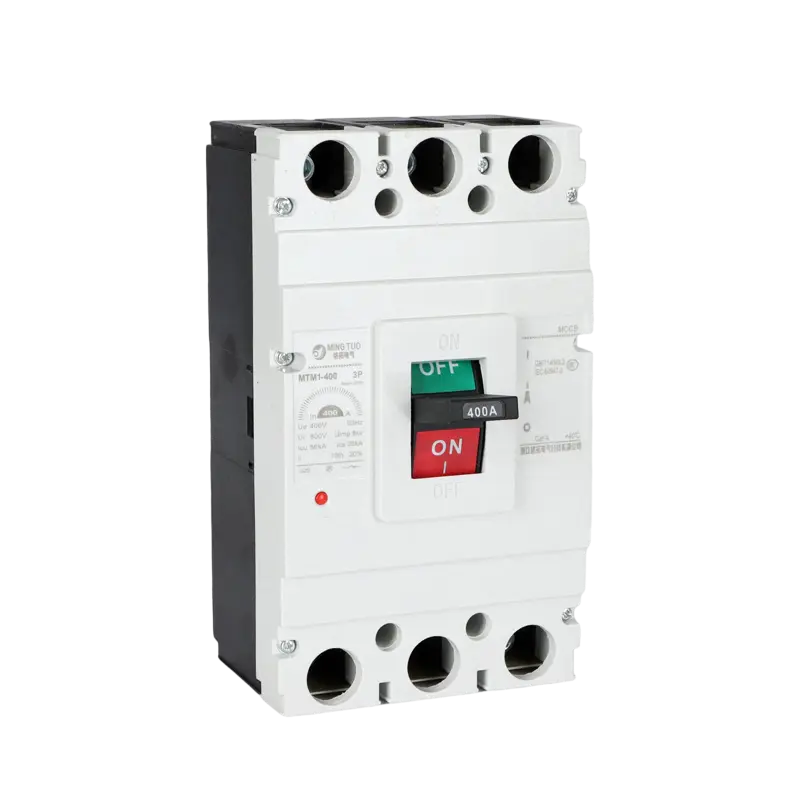

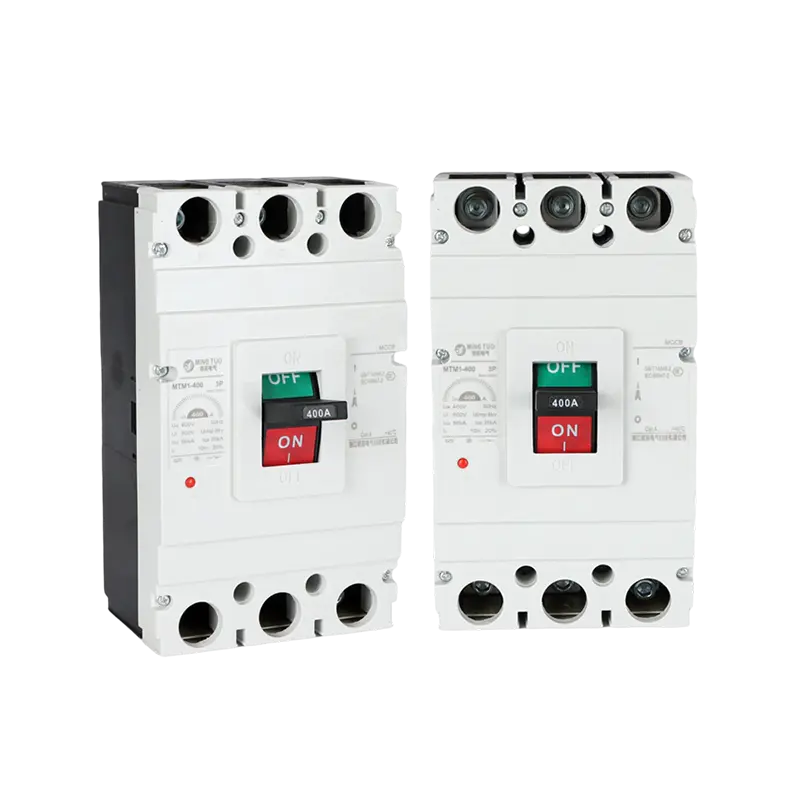

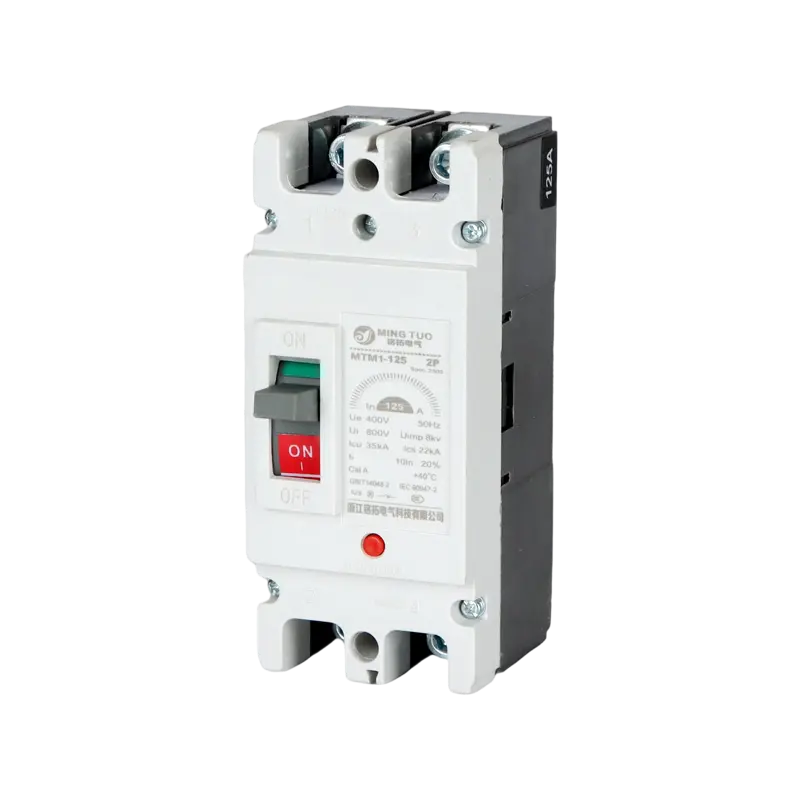

MT-M1 3/4P AC valettu suojakotelo, 63A–1600A, luotettava sähkösuoja

Kuvaus:

MT-M1-sarjan valettu kotelokatkaisin (MCCB) on suunniteltu tarjoamaan luotettavaa suojaa ja ohjausta AC 50 Hz -virranjakelujärjestelmissä, joiden nimelliskäyttöjännitteet ovat jopa 400 V ja virrat vaihtelevat 63 A - 1 600 A. Piirejä ja kytkettyjä laitteita varten suunniteltu MT-M1 katkaisee tehokkaasti ylikuormitukset, oikosulut ja alijänniteolosuhteet ja hallitsee samalla satunnaista moottorin käynnistystä vaarantamatta järjestelmän eheyttä.

Kompakti mutta kestävä, tässä MCCB:ssä on erinomainen katkaisukyky ja minimaalinen valokaari, mikä takaa pitkän aikavälin toimintavarmuuden. Sen modulaarinen rakenne mahdollistaa sekä pysty- että vaakaasennuksen, mikä tarjoaa joustavan asennuksen ahtaisiin sähköpaneeleihin tai moottorin ohjauskeskuksiin. Täysin IEC 60947-2- ja GB14048.2 -sertifioitu MT-M1 täyttää kansainväliset laatu- ja turvallisuusstandardit.

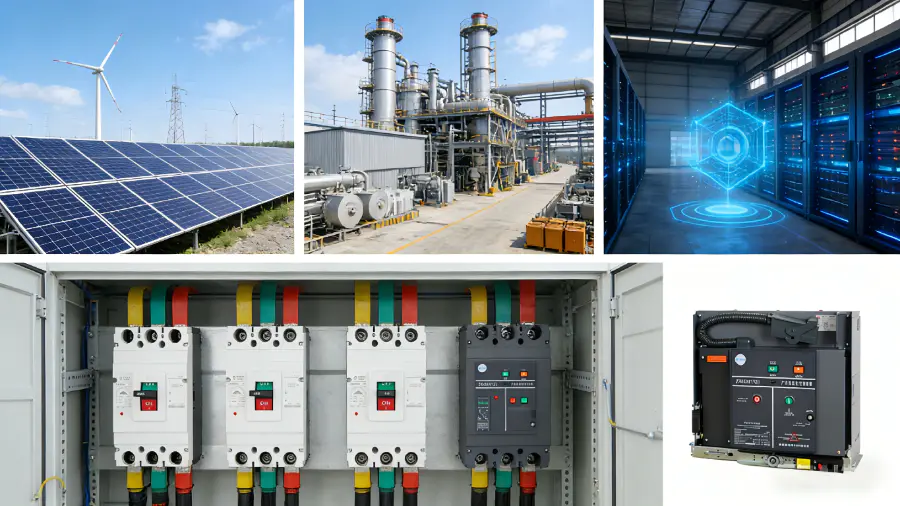

Sovellukset:

MT-M1 MCCB tarjoaa luotettavan suojan erilaisissa sähköjärjestelmissä, mukaan lukien:

Pää- ja toisiovoimanjakelupaneelit

Moottorin ohjauskeskukset ja käynnistyspaneelit

Generaattorin suojapiirit

Teollisuuden ja valmistuskoneet

Liike- ja asuintilojen sähköasennukset

Aurinko- ja tuulienergian integrointijärjestelmät

Toimintaperiaate: MT-M1-sarjan MCCB:n toimintaperiaate on valvoa piirin virtaa ja ylikuormituksen, oikosulun tai maavian sattuessa määrittää ja laukaista automaattisesti mekanismin, joka katkaisee piirin nopeasti. Se myös sammuttaa valokaaren turvallisesti valokaaren sammutusjärjestelmän kautta, mikä katkaisee vian luotettavasti ja suojaa piiriä ja laitteita.

MCCB

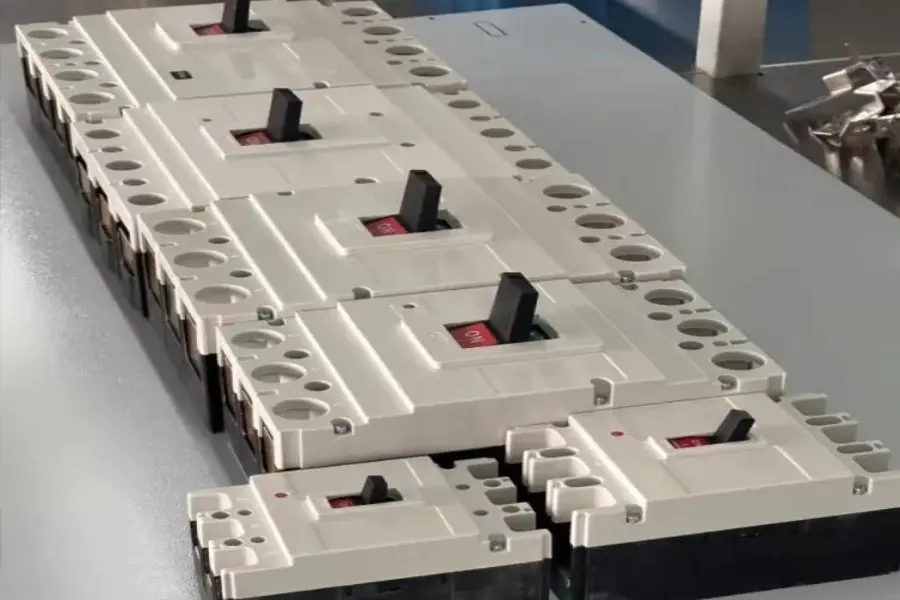

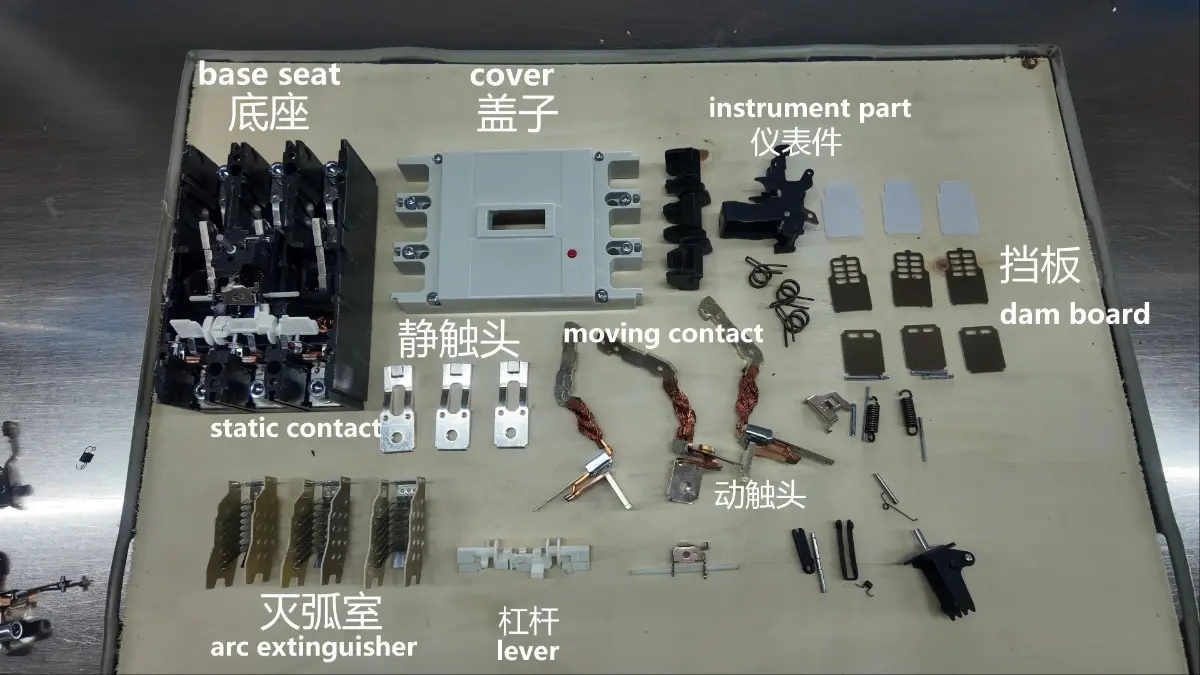

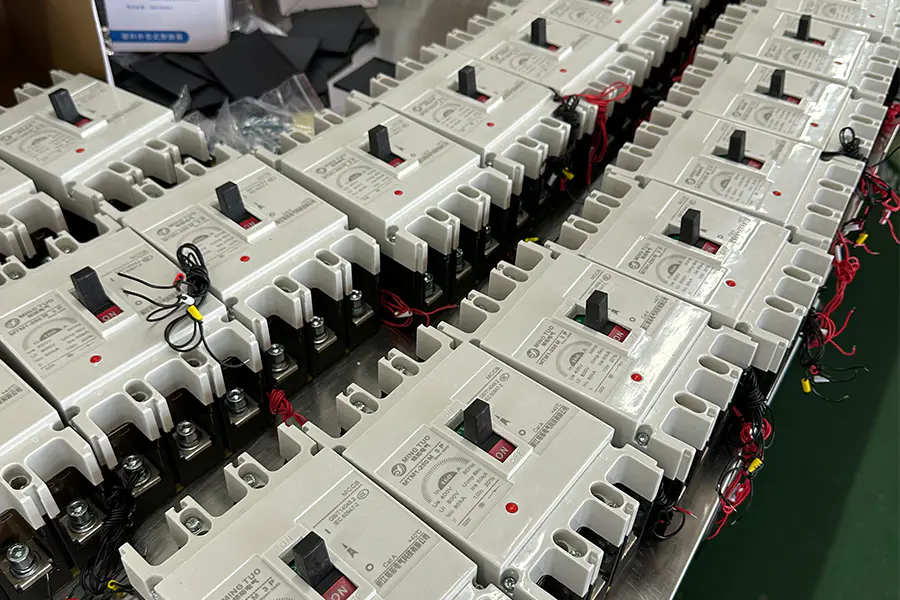

MCCB Assemble
MCCB Assemble

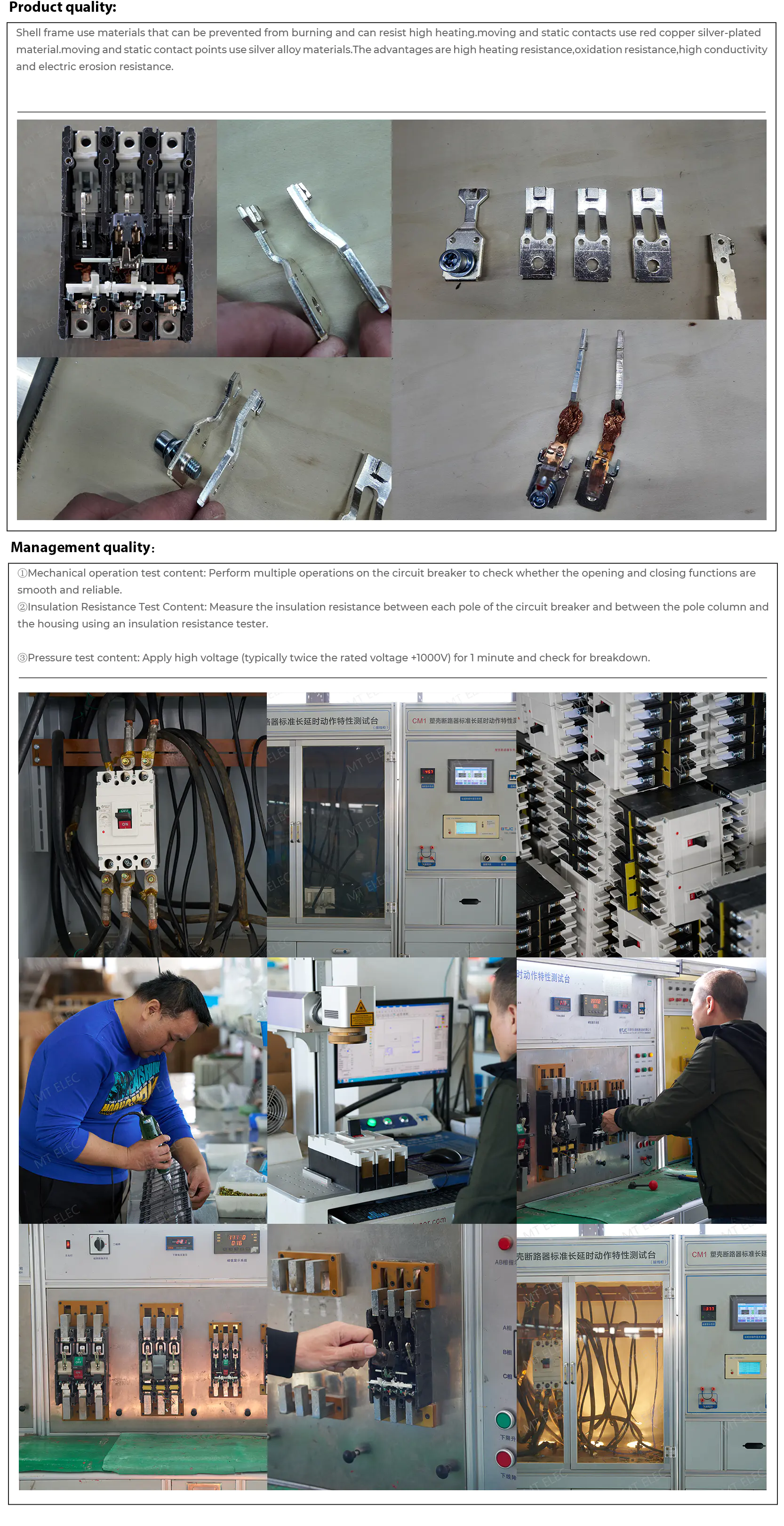

MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

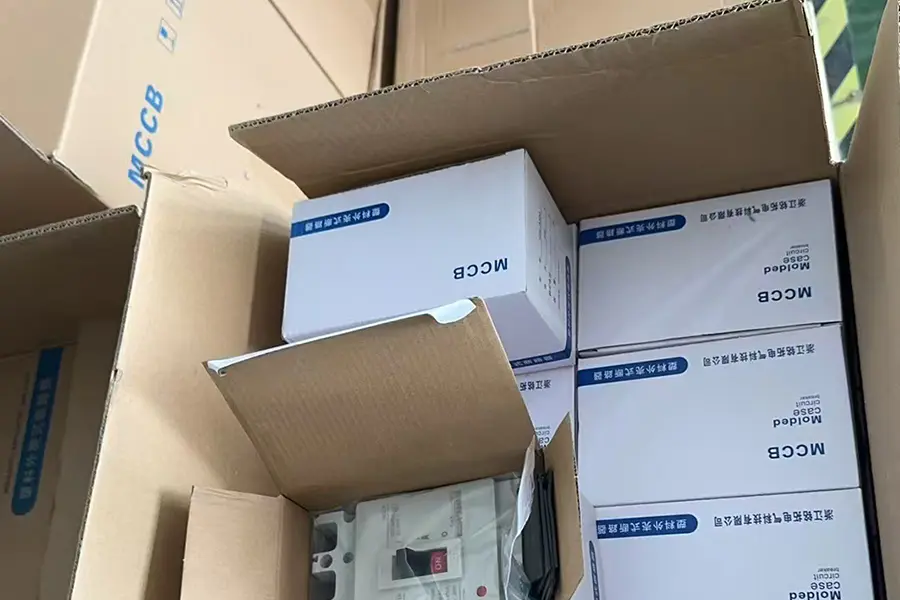

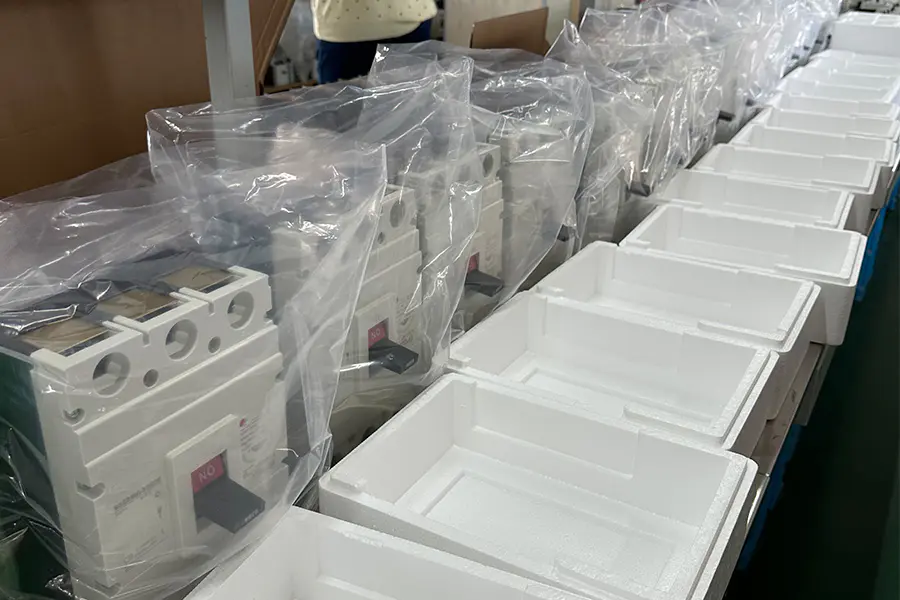

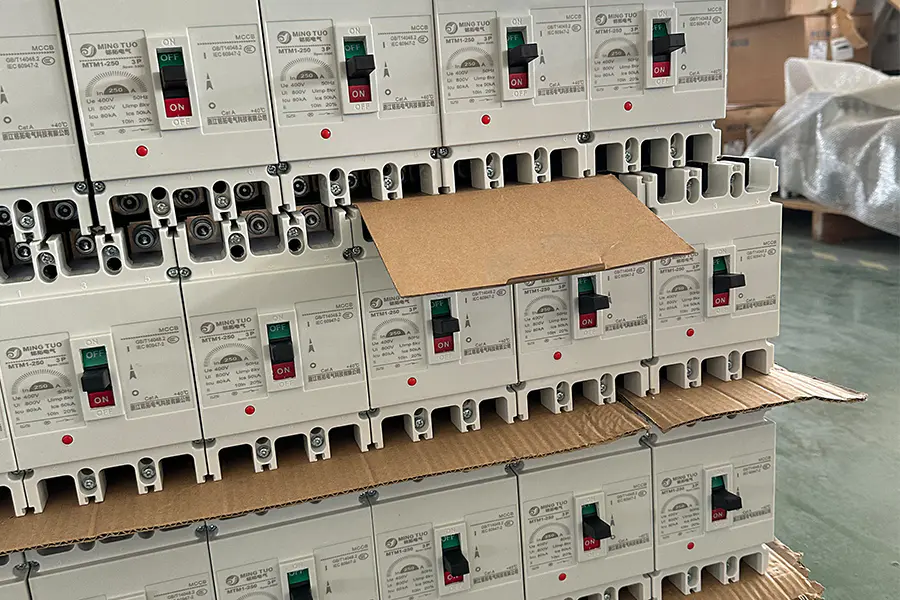

Kuljetusturvallisuuden takaamiseksi sähkötuotteemme viedään vahvistetuissa puulaatikoissa. Laatikot lämpökäsitellään ja niissä on ISPM-15-merkki, mikä mahdollistaa nopean tulliselvityksen. Korotettu pohjarakenne helpottaa trukin käyttöä, kun taas sisäinen iskuja vaimentava kiinnitys varmistaa, että tuotteet saapuvat ehjinä. Kaikki ulkoiset laatikot on merkitty selkeästi ja ovat kansainvälisten logistiikkastandardien mukaisia.

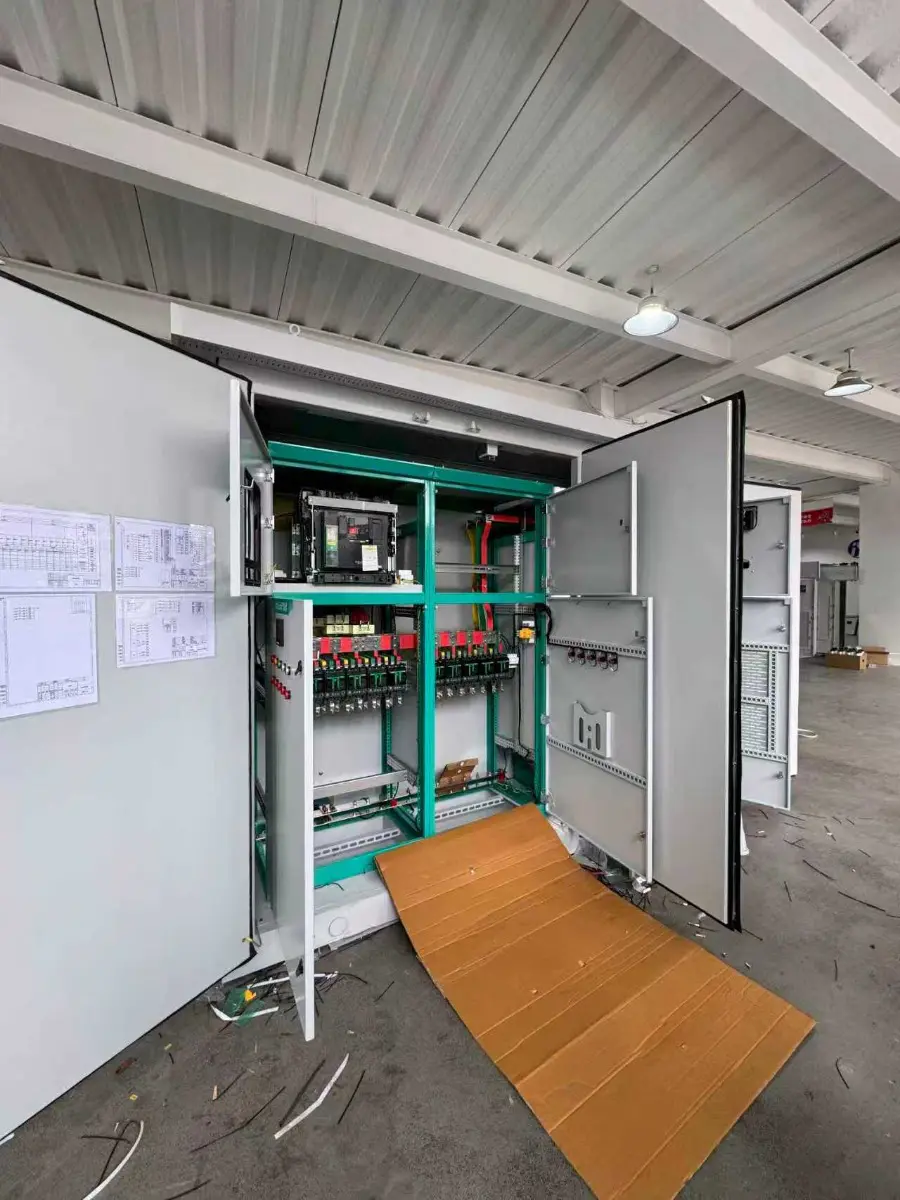

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

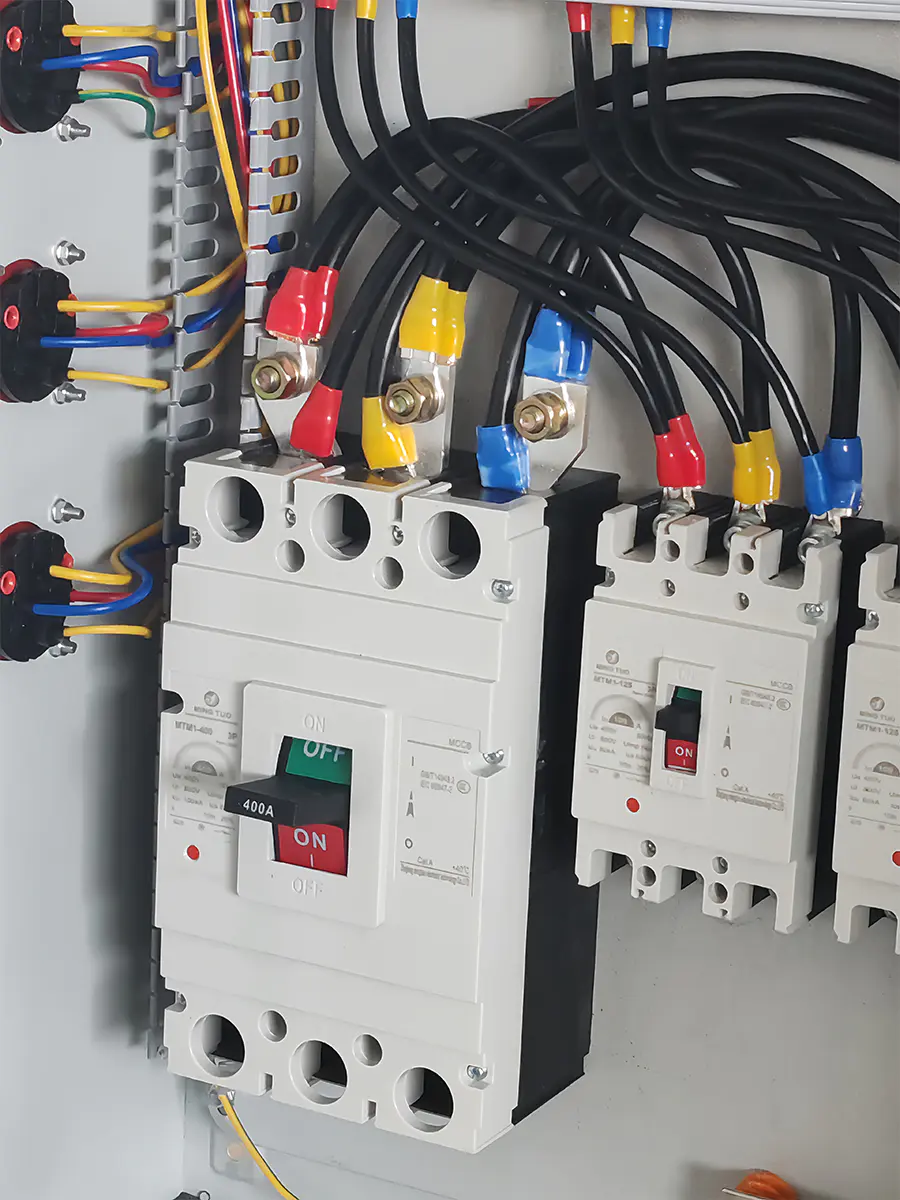

b64cb82cb063b5509f2ea787600334d2

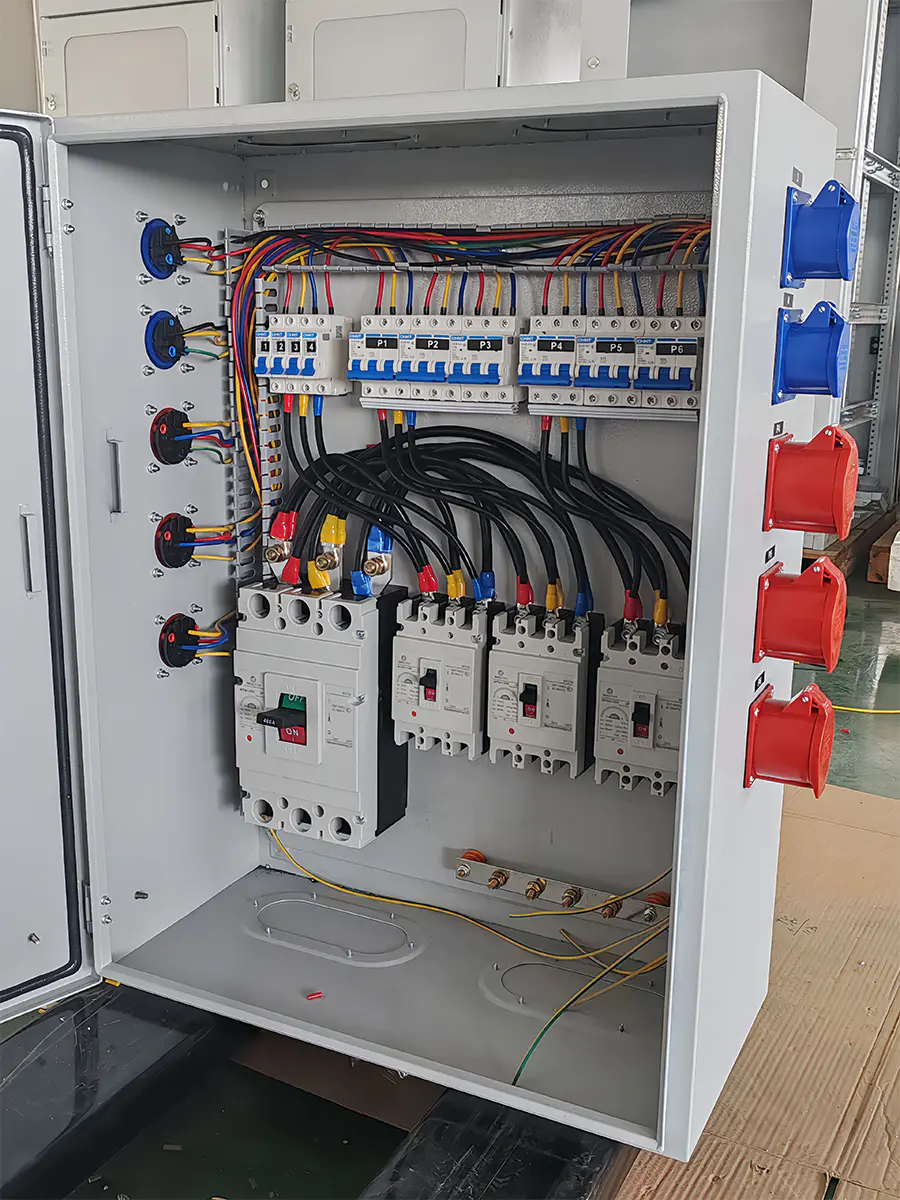

3c16a183fdcdba56f310533eba28cb60

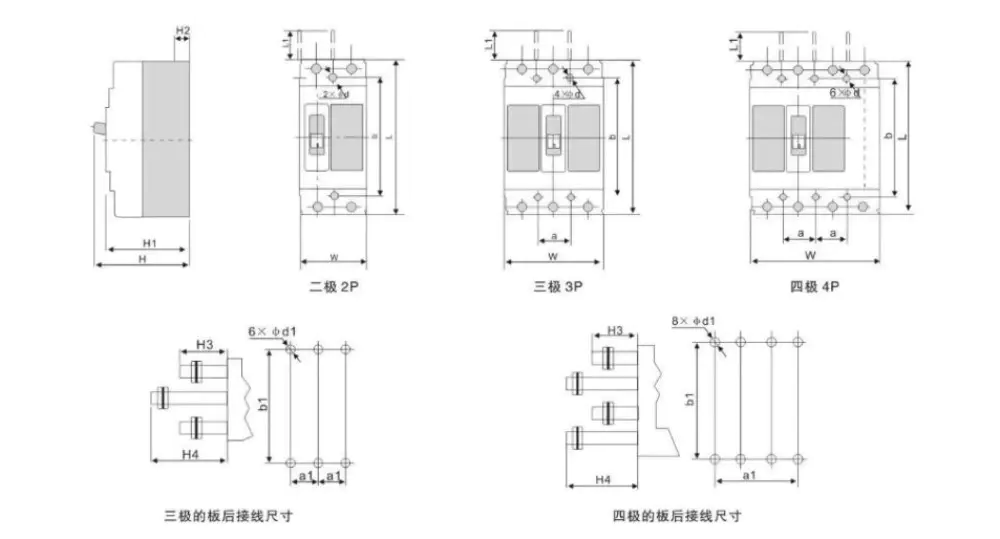

Kirjoita	napa	Ulkoiset mitat						Asennusmitat (mm)			Takapaneelin liitännän mitat (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Vasen 44 Oikea 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Kirjoita	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm（A）	63		125			250
Nimellisvirta (A)	10, 16, 20, 25, 32, 40, 50, 63		16, 20, 25, 32, 40, 50, 63, 80, 100, 125			100, 125, 140, 160, 180, 200, 225, 250
Nimellisjännite Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Nimelliseristysjännite Ui(V)	AC800		AC800			AC800
Napojen lukumäärä	3, 4	3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4
IcukA) Nimellisraja oikosulku murtokyvyn taso	L	M	S	L	M	S	L	M
IcukA) Nimellisraja oikosulku murtokyky	12	35	12	35	50	12	35	50
Ics (kA) Nimellinen oikosulkukatkaisukyky	6	22	6	22	35	6	22	35
Nimellisrajat oikosulku murtokyky	4500		3000			2500
Käyttöikä (sykli)	8500		7000			6500
Valokaarietäisyys (mm)	0, < 50		0, < 50			< 50
