Kuvaus:

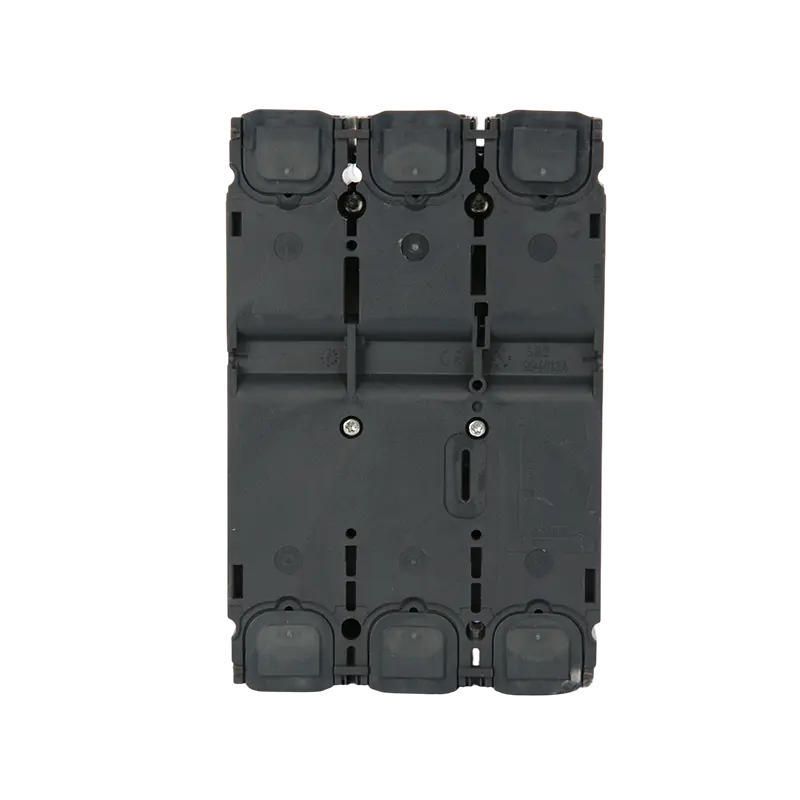

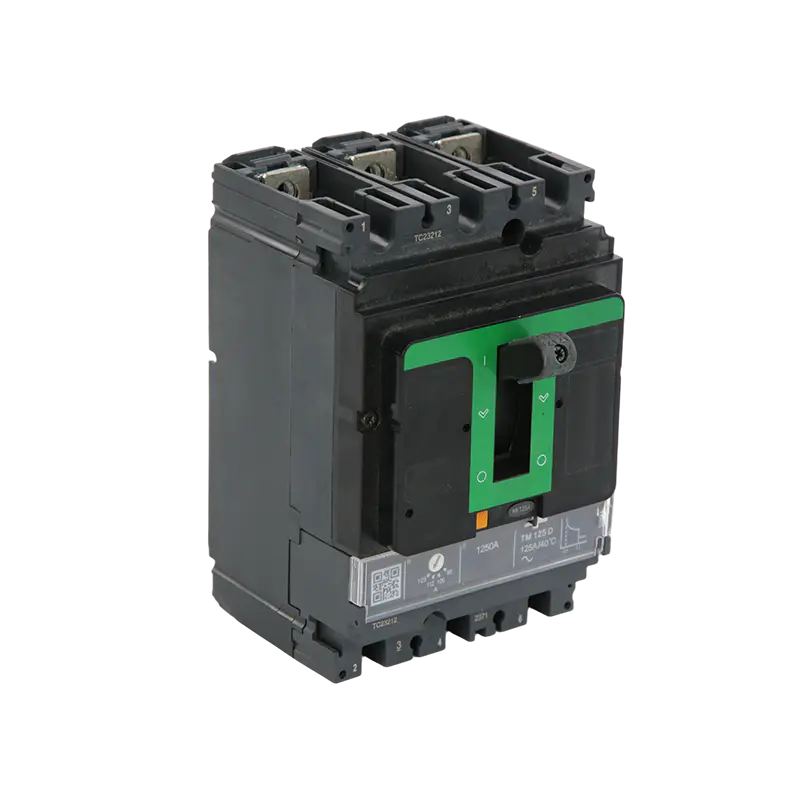

MT-NSX-sarjan valetut kotelokatkaisijat (MCCB) tarjoavat luotettavan ja monipuolisen suojan pienjännitesähköjärjestelmille, joita käytetään laajalti teollisuuslaitoksissa, liikerakennuksissa ja kriittisissä infrastruktuuriprojekteissa. Nämä sekä turvallisuuteen että tehokkuuteen suunnitellut katkaisijat tarjoavat tasaisen suorituskyvyn vaativissa käyttöolosuhteissa.
| | |
Sovellukset:
MT-NSX MCCB on olennainen komponentti sähköpiirien ja kytkettyjen laitteiden suojaamisessa. Sen säädettävät laukaisuasetukset ja vankka keskeytyskyky tekevät siitä sopivan valikoivaan koordinointiin monimutkaisissa sähköverkoissa. Tyypillisiä sovelluksia ovat:

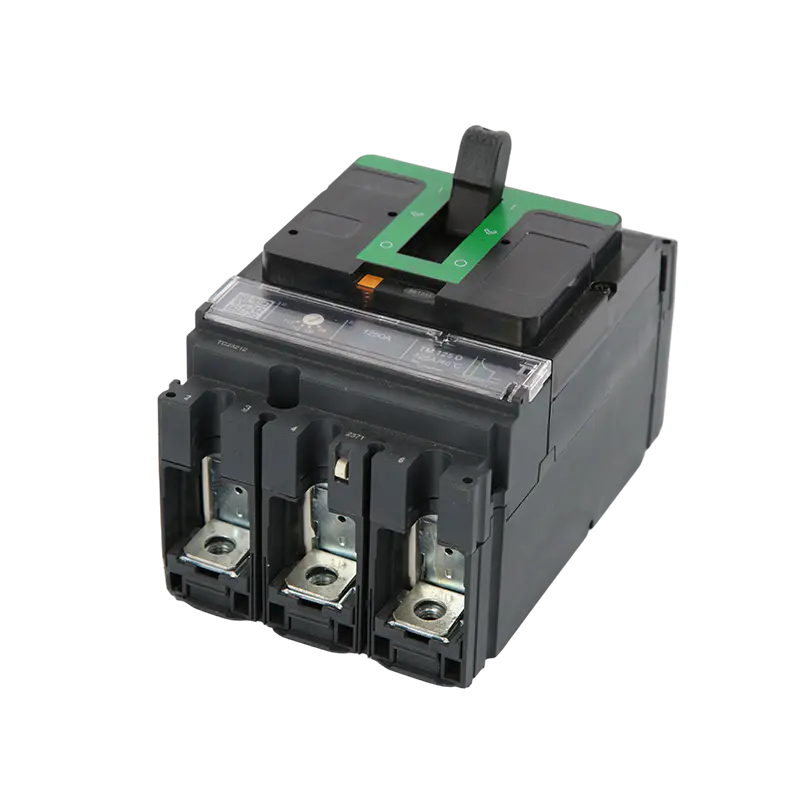

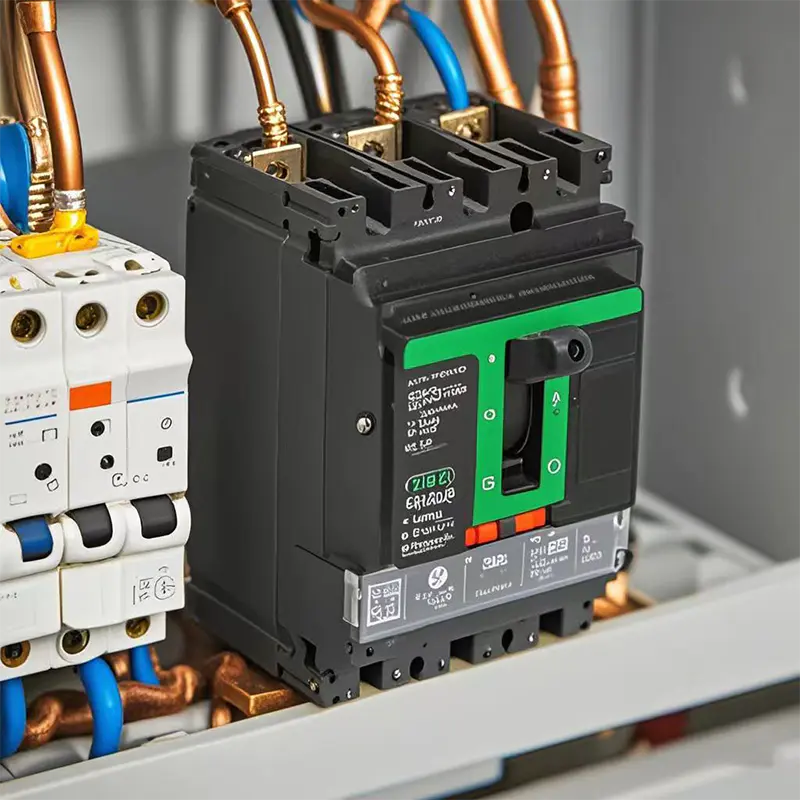

Pääsähkönjakotaulut ja -paneelit
Moottorin ohjauskeskukset ja käynnistyspaneelit
Generaattorin ja varavirran suojaus
Teollisuuden koneiden virtalähdejärjestelmät
Liike- ja toimistorakennusten sähköpiirit
Uusiutuvat energiajärjestelmät, mukaan lukien aurinko- ja tuulivoimalat
 | |
 |  |
Ylikuormitussuoja
Käytä lämpökomponentteja (bimetalliliuskoja) tai elektronisia vapautuslaitteita virran valvontaan.
Kun virta ylittää asetetun arvon ja kestää tietyn ajan, lämpöelementti taipuu lämmön vaikutuksesta (tai elektroniikkayksikkö lähettää signaalin), mikä laukaisee mekaanisen mekanismin, joka katkaisee piirin ja estää piirin ylikuumenemisen.
Oikosulkusuojaus
Toteutettu sähkömagneettisen vapautuksen kautta (kela ja rautasydän).
Kun oikosulku tapahtuu, hetkellinen suuri virta synnyttää voimakkaan magneettikentän, joka saa ankkurin törmäämään vapautusmekanismiin ja katkeamaan nopeasti millisekunnissa, mikä vaimentaa vikavirtaa.
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
Kuljetusturvallisuuden takaamiseksi sähkötuotteemme viedään vahvistetuissa puulaatikoissa. Laatikot lämpökäsitellään ja niissä on ISPM-15-merkki, mikä mahdollistaa nopean tulliselvityksen. Korotettu pohjarakenne helpottaa trukin käyttöä, kun taas sisäinen iskuja vaimentava kiinnitys varmistaa, että tuotteet saapuvat ehjinä. Kaikki ulkoiset laatikot on merkitty selkeästi ja ovat kansainvälisten logistiikkastandardien mukaisia.
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
| Tuote nro | NSX100-250 | NSX400-630 | |
| Napojen lukumäärä | 3P, 4P | ||
| Ohjaus | Manuaalinen | kytkimellä suoralla tai pidennetyllä pyörivällä kahvalla | |
| Liitännät | Korjattu | etuliitännät | |
| Korjattu | Plug-in | etuliitännät/rear connections | |
| Sähköiset ominaisuudet (IEC60947 ja EN60947-2 mukaan) | |||
| Nimellisvirta | In(A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400 500 630 |
| Nimellinen eristysjännite | Käyttöliittymä (V) | 800 | |
| Nimellisimpulssinkestojännite | Uimp (kV) | 8 | |
| Nimelliskäyttöjännite | Ue(V) | AC 50/60Hz, 690 | |
| Käyttöluokka | A | ||
| Katkaisukapasiteettitasot | F, N, H | ||
| Katkaisukyky (kA rms) AC 50/60 Hz 380/415 V | Icu | 36, 50, 70 | |
| Käyttökatkoskapasiteetti (kA rms) AC 50/60 Hz 380/415 V | Ics | 36, 50, 70 | |
| Toiminnan suorituskyky | Mekaaninen | 20000 | 10000 |
| Sähkö | 10000 | 5000 | |
| Suojaus | TMD, Micrologic | ||
| Osoitin- ja ohjausapulaitteet | |||
| Apukytkin | |||
| MX Shunt kela | ■ | ||
| MN alijännitekela | ■ | ||
| Malli | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| Kuorivirta | Inm(A) | 100A | 125A | 250A | 400A | 630A |
| Nimelliskäyttöjännite | Ue(v) | AC415/550V | ||||
| Nimelliseristysjännite | Ui(v) | 690V | ||||
| Nimellisimpulssinkestojännite | Uimp (kv) | 6kV | ||||
| Napojen lukumäärä | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| Nimellisraja oikosulkukatkaisukyky Icu (kA) o-co | 415V | 30-100 / 7,5-100 | 10-100 | 36-85 / 18-85 | 36-70 | 36-70 |
| 550V | 10-20 / 2,5-20 | 5-20 | 10-25 / 5-25 | 36-50 | 36-50 | |
| Nimelliskäyttöinen oikosulkukatkaisukyky Ics (kA) | 110-400V | 50 % ICU / 25-50 % ICU | 50 % ICU | 50 % ICU / 50%ICU | 100 % (220-415 V) | 100 % (220-415 V) |
| 415-550V | 25 % ICU / 25-50 % ICU | 50 % ICU | 50 % ICU / 50%ICU | 50 % (440 V) | 50 % (440 V) | |
| Kestävyys | Mekaaninen | 13000 | 13000 | 10000 | 10000 | 10000 |
| Sähkö | 4000 | 4000 | 5000 | 4000 | 3000 | |
