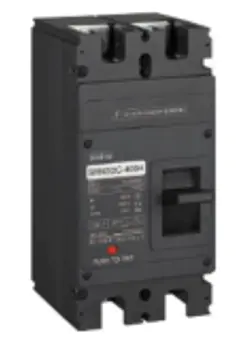

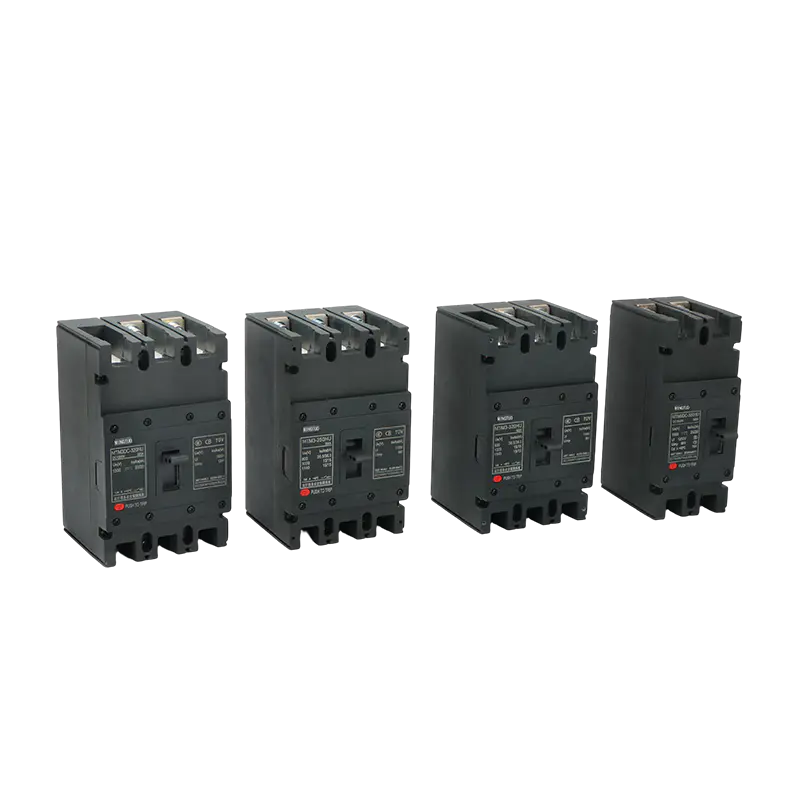

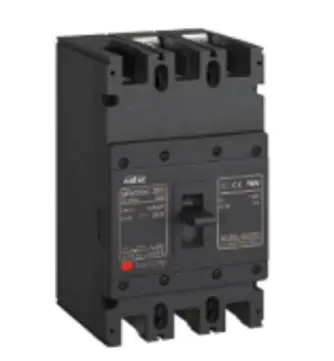

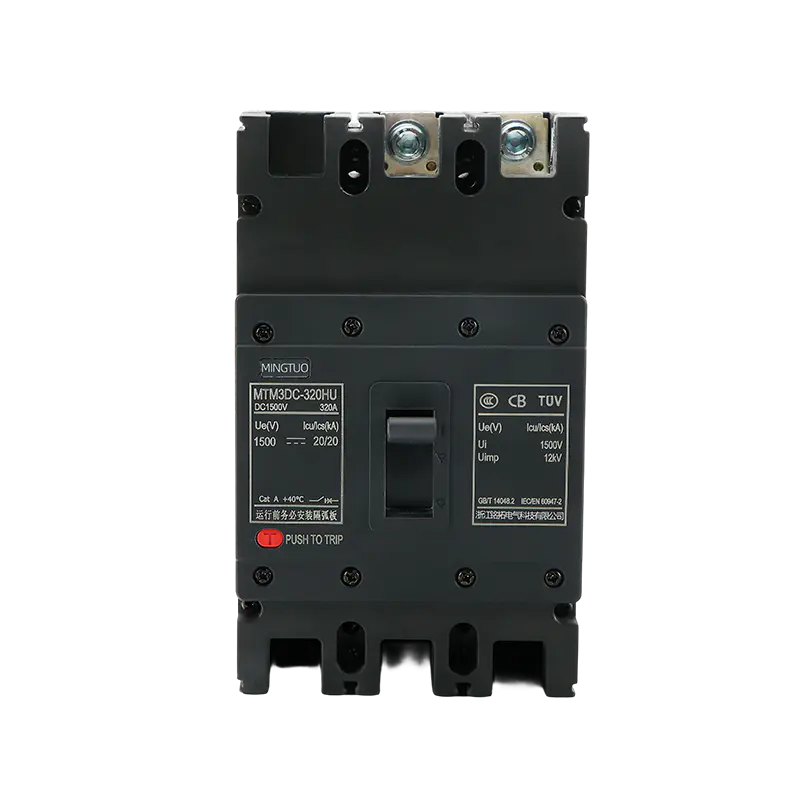

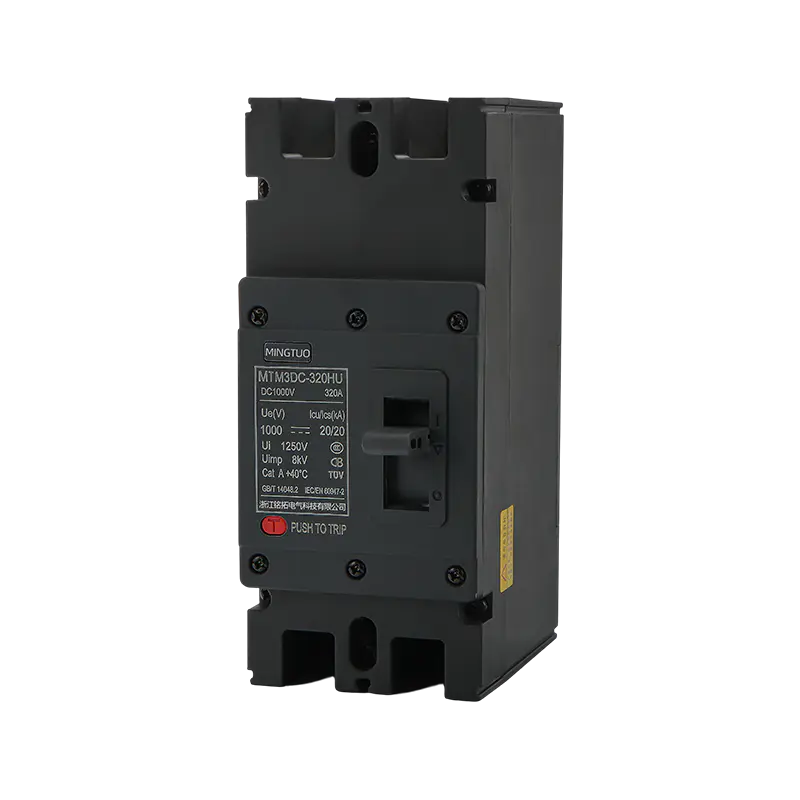

Kotiin / Tuotteet / Valettu kotelo katkaisijat / MTM3-sarjan MCCB / PV DC MCCB 1000V 630A aurinkokatkaisin paneelin suojaamiseen
Tämä katkaisija tarjoaa luotettavan ylikuormitus-, oikosulku- ja kaarivikasuojan aurinkosähkön tasavirtapuolelle "vikojen havaitsemisen → nopean laukaisun → valokaarien magneettisen sammutuksen" avulla, samalla kun se tukee turvallista eristystä ja tilan valvontaa järjestelmän turvallisen ja vakaan toiminnan varmistamiseksi.
Tiukkojen kansainvälisten turvallisuusstandardien mukaiset katkaisijamme käyvät läpi tiukat testit varmistaakseen horjumattoman suorituskyvyn järjestelmäsi koko 25 vuoden käyttöiän ajan.
| 1. Ylivoimainen DC-suorituskyky | Suuri katkaisukyky jopa 25 kA 1000–1500 V DC jännitteellä Salamannopea 0,5 ms vian havaitseminen ja keskeytys Tasavirtakaarien luotettava vaimennus laitteiden ja henkilöstön suojaamiseksi |
| 2. Poikkeuksellinen kestävyys | IP65-luokiteltu UV-suojattu kotelo Suolaspray-korroosionkestävä, testattu 1000h Vähintään 20 000 mekaanista toimintajaksoa Toimii luotettavasti äärimmäisissä ympäristöolosuhteissa |
| 3. Älykkäät ominaisuudet | Integroitu vianvalvonta ja etäkäyttömahdollisuus Selkeät tilailmaisimet reaaliaikaiseen järjestelmän valvontaan Lämpötilan kompensointitekniikka parantaa suojausta |
| 4. Sertifioitu laadunvarmistus | TÜV Rheinland -sertifioitu, UL 489B -yhteensopiva IEC 60947-2 -standardin mukainen 100 % tehtaalla testattu ennen toimitusta tasaisen suorituskyvyn takaamiseksi |
| 5. Helppo asennus ja huolto | 35 % kompaktimpi kuin perinteiset DC-katkaisijat Työkaluton lisävarusteasennus ja eteen päin olevat liitäntäliittimet Monipuolinen DIN-kiskoon tai paneeliasennukseen |
| 6. Kustannustehokkuus | Pidempi käyttöikä kuin standardiratkaisut Vähentyneet huoltovaatimukset Tehdaskohtainen hinnoittelu 3 vuoden takuulla ja maailmanlaajuisella tuella |
-
MCCB Instantaneous Test
-

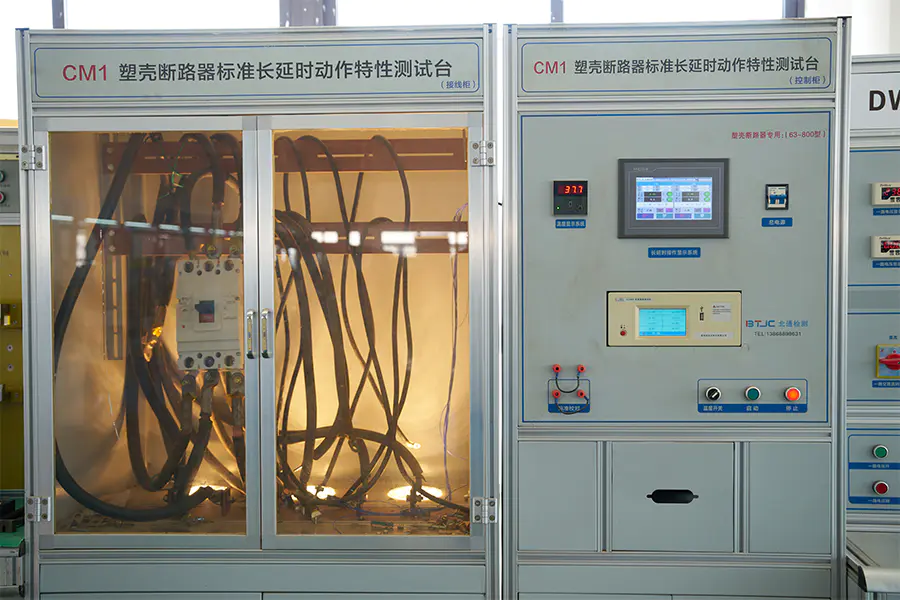

MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
Kuljetusturvallisuuden takaamiseksi sähkötuotteemme viedään vahvistetuissa puulaatikoissa. Laatikot lämpökäsitellään ja niissä on ISPM-15-merkki, mikä mahdollistaa nopean tulliselvityksen. Korotettu pohjarakenne helpottaa trukin käyttöä, kun taas sisäinen iskuja vaimentava kiinnitys varmistaa, että tuotteet saapuvat ehjinä. Kaikki ulkolaatikot on merkitty selkeästi ja ovat kansainvälisten logistiikkastandardien mukaisia.
-

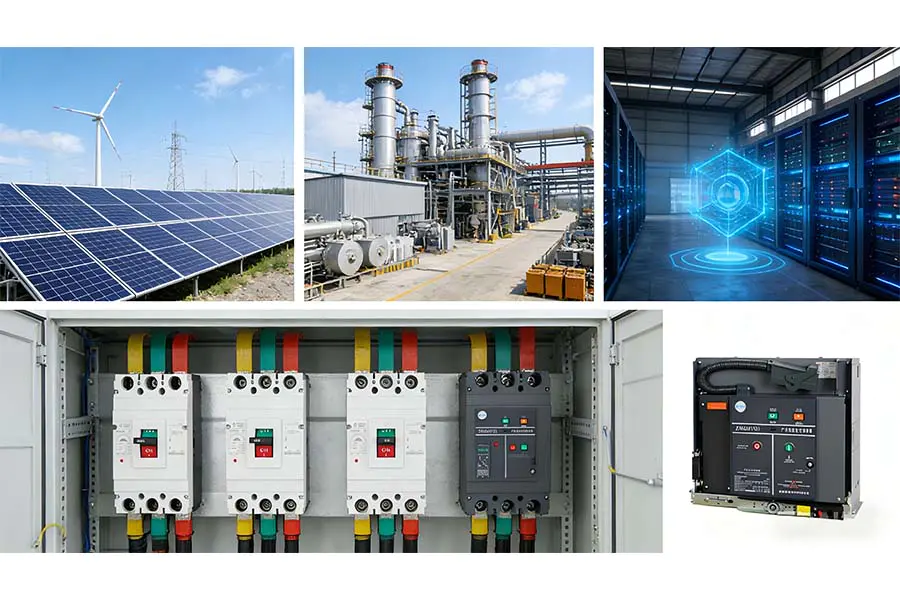

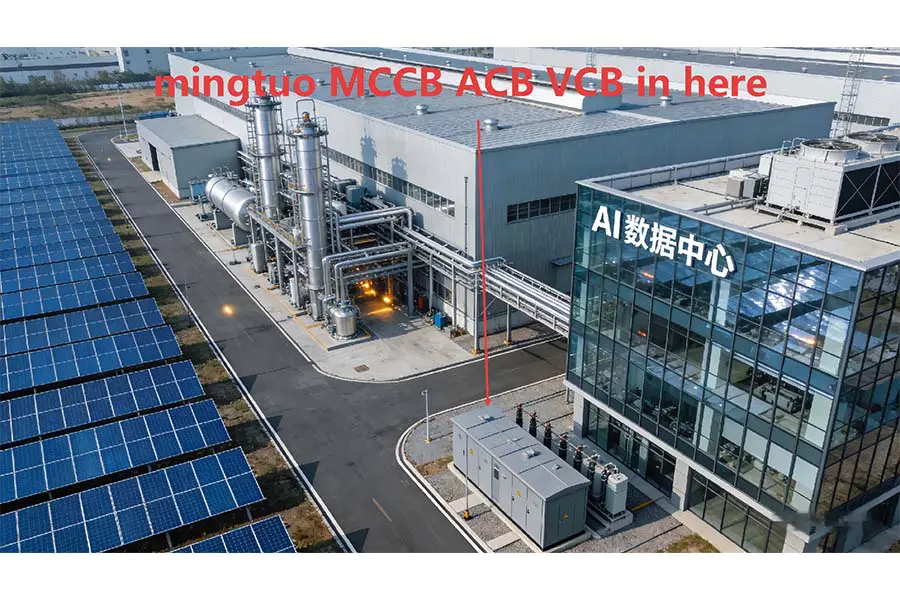

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-

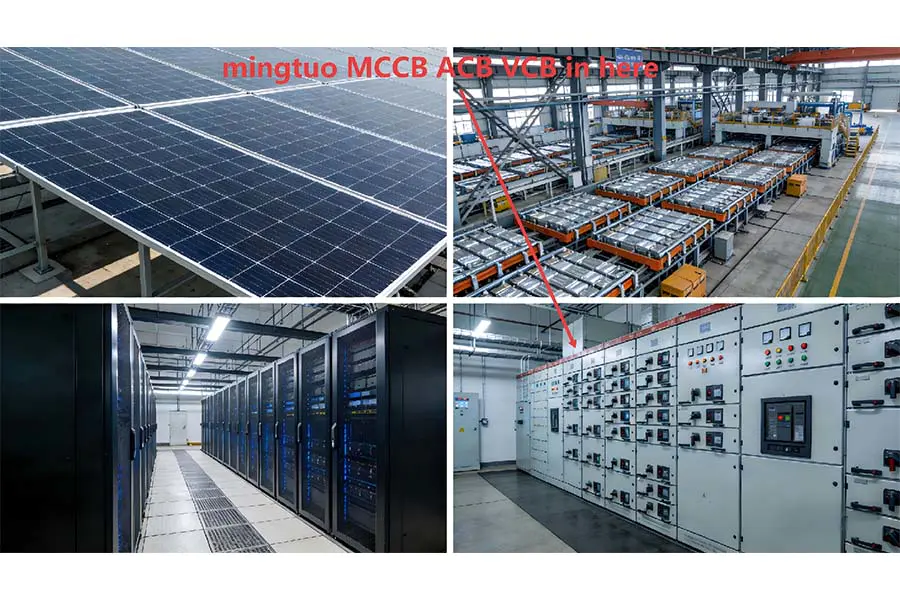

Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-

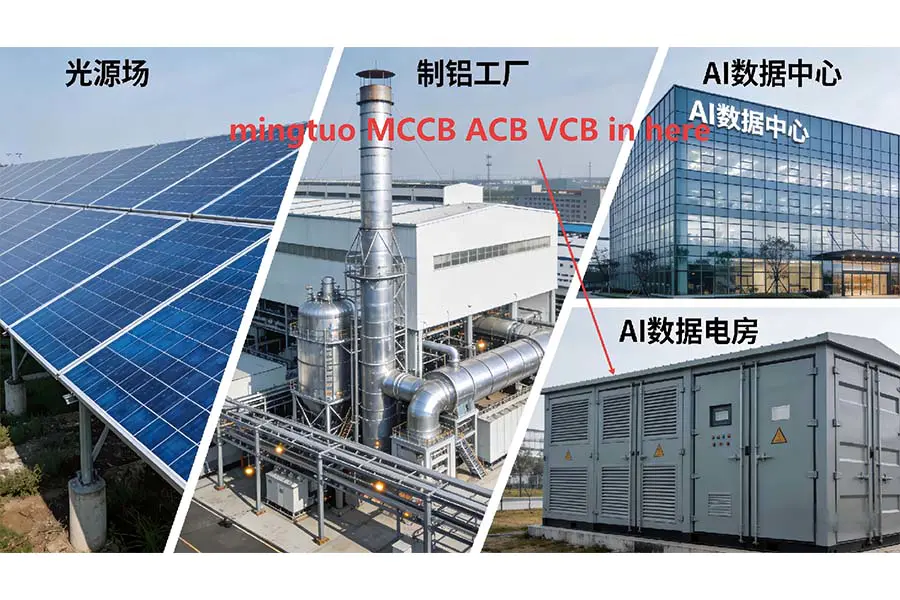

Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| ULKOINEN |  |  | |||||

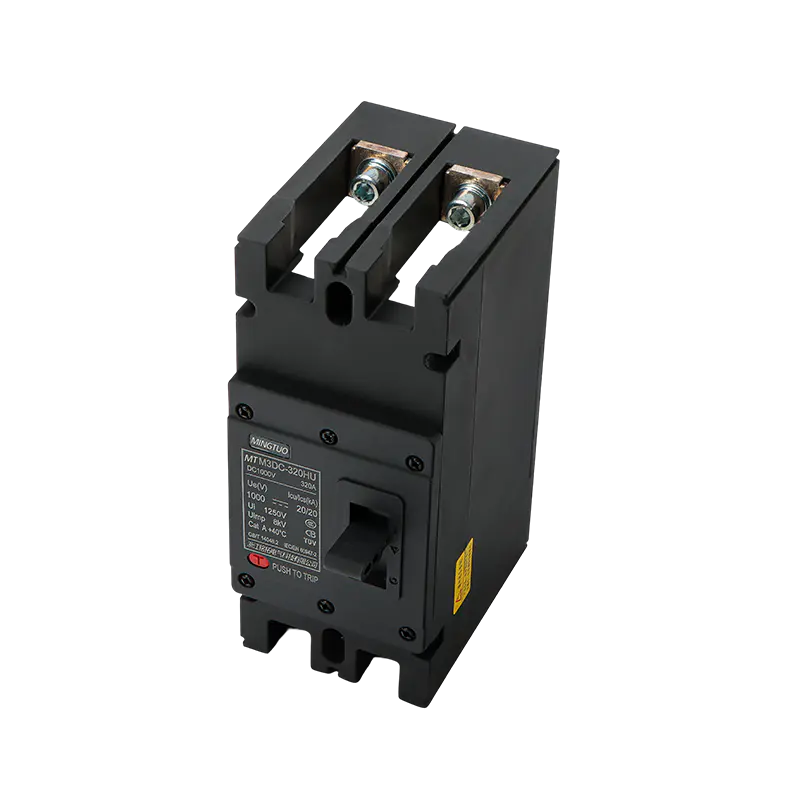

| Kuorikehys | Malli SRM3DC-320 | SRM3DC-400 | |||||
| Napojen lukumäärä | 2 | kolme | 2 | kolme | |||
| Nimelliskäyttöjännite Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| Nimellinen eristysjännite Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| Nimellisiskunkestojännite Uimp (kV) | kahdeksan | 12 | 12 | ||||
| Nimellisvirta In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 225、250、315、350、400 | |||||
| Nimellisraja oikosulkusuojauskapasiteetti Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (2-napainen) 20 [3-napainen nauha) |
| yksi | yksi | / | 70 | 40 | 20 | 20[2-napaketju) 25 (3-napainen merkkijono) | |
| Ics(kA) käyttötila oikosulkukatkaisukyvylle | Ics=100%Icu | ||||||
| Ylös ja alas, alas ja ylös (2P, 320/3P) Mene sisään ja ulos, mene ylös ja ulos (3P) | |||||||
| Käyttöluokka | A | ||||||
| Onko sillä eristystoimintoa? | Ole
| ||||||
| Käyttöympäristön lämpötila | -35 ℃ ~ 70 ℃ | ||||||
| Mekaaninen käyttöikä ( kertaa) | 20000 | kymmenen tuhatta | |||||
| Sähkökäyttöinen käyttöikä ( kertaa) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| Täytä kriteeri | IEC/EN 60947-2, GB/T 14048.2 | ||||||

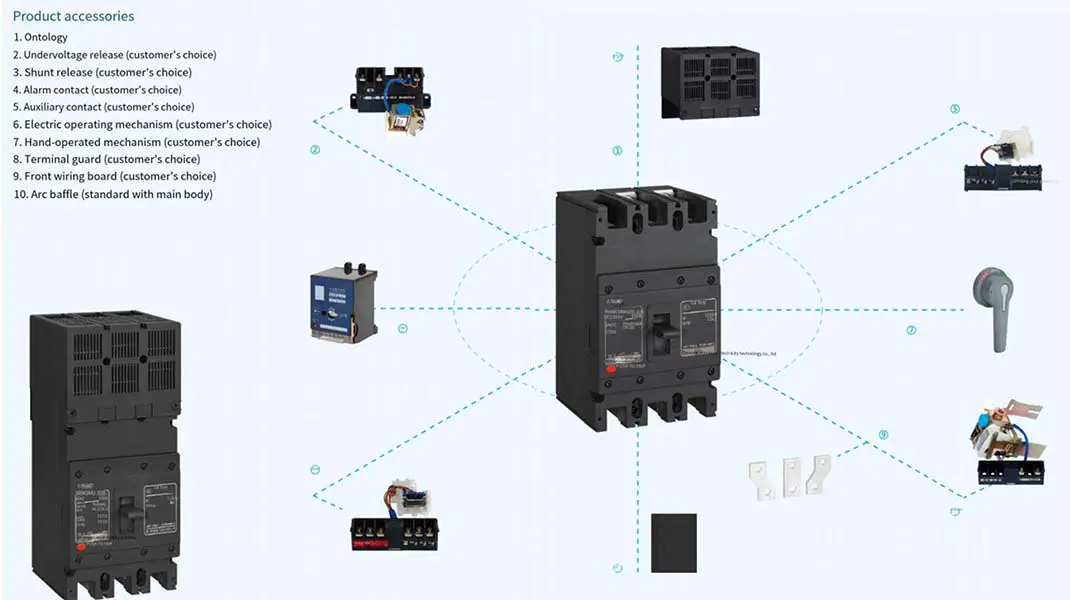

| Liite | Erillinen heräte, apu, hälytys, käsikäyttö ja sähkökäyttö | ||||||
| Todennus | CCC, CE, TUV | ||||||
| mitta (pituus × leveys × korkeus) (mm) | 180×76×126 (2P) 180 × 107 × 126 (3P) | 250×124×165 (2P) 250 × 182 × 165 (3P) | |||||
| Huomautuksia | 320-kuoren runko on jaettu H: High Breking, R: virtaa rajoittava tyyppi | ||||||
| ULKOINEN |  |  | ||||||

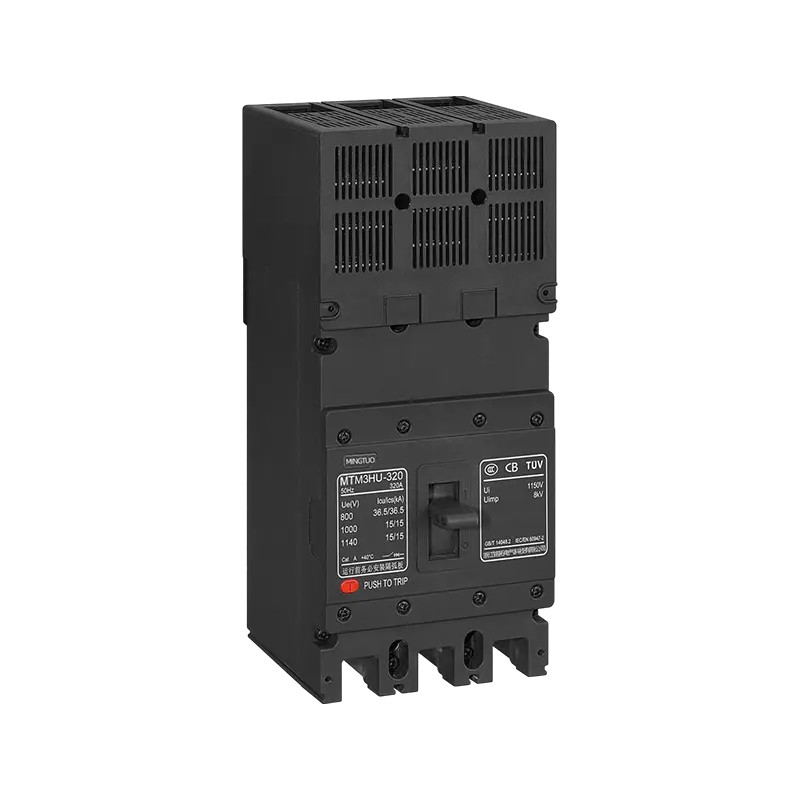

| Kuorikehys | SRM3HU-320 | SRM3HU-400 | ||||||
| Napojen lukumäärä | kolme | kolme | ||||||
| Nimelliskäyttöjännite Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Nimellinen eristysjännite Ui(V) | AC1150 | |||||||
| Nimellisiskunkestojännite Uimp (kV) | kahdeksan | 12 | ||||||
| Nimellisvirta In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 320 | 250、280、315、320、350、nelisataa | ||||||
| Nimellisraja oikosulkusuojauskapasiteetti Icu(kA) | kahdeksany-five | 50 | 36.5 | 10 | kahdeksany-five | 50 | 36.5 | 10 |
| yksi | ! | yksi | yksi | 100 | 60 | 50 | 15 | |
| Ics(kA) käyttötila oikosulkukatkaisukyvylle | Ics=100%Icu | |||||||
| Käyttöluokka | A | |||||||
| Onko sillä eristystoimintoa? | Ole | |||||||
| Käyttöympäristön lämpötila | -35 ℃ ~ 70 ℃ | |||||||
| Mekaaninen käyttöikä ( kertaa) | 20000 | kymmenen tuhatta | ||||||
| Sähkökäyttöinen käyttöikä ( kertaa) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| Täytä kriteeri | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Liite | Erillinen heräte, apu, hälytys, käsikäyttö ja sähkökäyttö | |||||||
| Todennus | CCC, CE, TUV | |||||||
| mitta (pituus × leveys × korkeus) (mm) | 180 × 107 × 126 (3P) | 250 × 182 × 165 (3P) | ||||||
| Huomautuksia | 320-kuoren runko on jaettu H: High Breking, R: virtaa rajoittava tyyppi | |||||||
| ULKOINEN |  | | ||||||
| Kuorikehys | SRM3HU-630 | SRM3HU-800 | ||||||
| Napojen lukumäärä | kolme | kolme | ||||||
| Nimelliskäyttöjännite Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Nimellinen eristysjännite Ui(V) | AC1150 | |||||||
| Nimellisiskunkestojännite Uimp (kV) | 12 | 12 | ||||||
| Nimellisvirta In(A) | 500 630 | 700, kahdeksansataa | ||||||
| Nimellisraja oikosulkusuojauskapasiteetti Icu(kA) | kahdeksany-five | 50 | 36.5 | 10 | kahdeksany-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Ics(kA) käyttötila oikosulkukatkaisukyvylle | Ics=100%Icu | |||||||
| Käyttöluokka | A | |||||||
| Onko sillä eristystoimintoa? | Ole | |||||||
| Käyttöympäristön lämpötila | -35 ℃ ~ 70 ℃ | |||||||
| Mekaaninen käyttöikä ( kertaa) | 5000 | kymmenen tuhatta | ||||||
| Sähkökäyttöinen käyttöikä ( kertaa) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| Täytä kriteeri | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Liite | Erillinen heräte, apu, hälytys, käsikäyttö ja sähkökäyttö | |||||||
| Todennus | CCC, CE, TUV | |||||||
| mitta (pituus × leveys × korkeus) (mm) | 250 × 182 × 165 (3P) | 250 × 182 × 165 (3P) | ||||||
| ULKOINEN |  |  | ||||||
| Kuorikehys | Malli SRM3DC-320 | SRM3DC-800 | ||||||
| Napojen lukumäärä | 2-kolme | 2-kolme | ||||||
| Nimelliskäyttöjännite Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| Nimellinen eristysjännite Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| Nimellisiskunkestojännite Uimp (kV) | kahdeksan | 12 | 12 | |||||
| Nimellisvirta In(A) | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 350 | 225、250、315、350、nelisataa | ||||||
| Nimellisraja oikosulkusuojauskapasiteetti Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15 (2-napainen merkkijono) 20 (3-napainen merkkijono) | |
| yksi | yksi | / | 70 | 40 | 20 | 20 (2-napainen) 25 (3-napainen merkkijono) | ||
| Ics(kA) käyttötila oikosulkukatkaisukyvylle | Ics=100%Icu | |||||||
| Käyttöluokka | A | |||||||
| Onko sillä eristystoimintoa? | Ole | |||||||
| Käyttöympäristön lämpötila | -35 ℃ ~ 70 ℃ | |||||||
| Mekaaninen käyttöikä ( kertaa) | 20000 | kymmenen tuhatta | ||||||
| Sähkökäyttöinen käyttöikä ( kertaa) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| Täytä kriteeri | IEC/EN 60947-2, GB/T 14048.2 | |||||||
| Liite | Erillinen heräte, apu, hälytys, käsikäyttö ja sähkökäyttö | |||||||
| Todennus | CCC, CE, TUV | |||||||
| mitta (pituus × leveys × korkeus) (mm) | 180 × 76 × 126 (2P) 180 × 107 × 126 (3P) | 250 × 124 × 165 (2P) 250×182×165(3P) | ||||||
