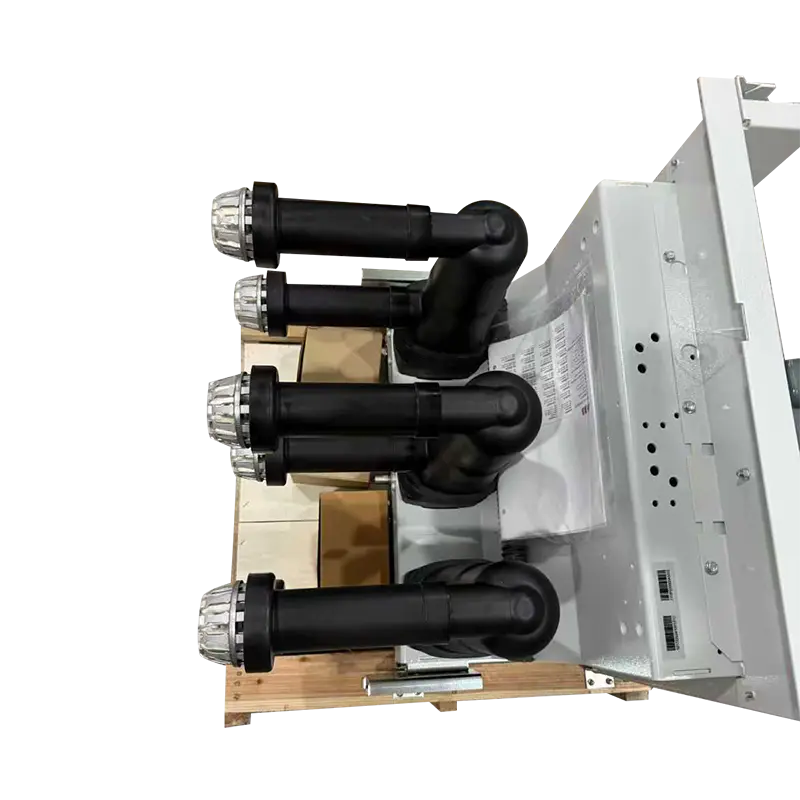

Name: VD4 12kV keskijännitteinen sisäilman katkaisija, 630A–1250A
Rating: 5 (99 reviews)

VD4 12kV keskijännitteinen sisäilman katkaisija, 630A–1250A

Kuvaus:

MINGTUO VD4 12kV Vacuum Circuit Breaker (VCB) on keskijännitteinen sisäkatkaisin, joka on suunniteltu tarjoamaan tarkkaa suojaa ja ohjausta 50 Hz:n taajuudella toimiville kolmivaiheisille vaihtovirtajärjestelmille, joiden nimellisjännitteet ovat 3,6 kV - 12 kV. Tämä katkaisija tukee nimellisvirtoja 630 A - 1 250 A, ja se on ihanteellinen sisäkäyttöön sähköasemille, teollisuuslaitoksille ja kaupallisille sähkönjakelujärjestelmille. Edistyksellisen tyhjökatkaisinteknologian ansiosta se varmistaa nopean vian keskeytyksen, toimintavarmuuden ja pitkäaikaisen turvallisuuden.

Sovellukset:

Keskijännitekojeistopaneelit sisätiloihin

Teollisuuslaitokset, jotka vaativat luotettavaa MV-suojausta

Kaupallinen infrastruktuuri, mukaan lukien sairaalat, lentokentät ja datakeskukset

Toistuvaa käyttöä ja vähän huoltoa vaativia ratkaisuja vaativat järjestelmät

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

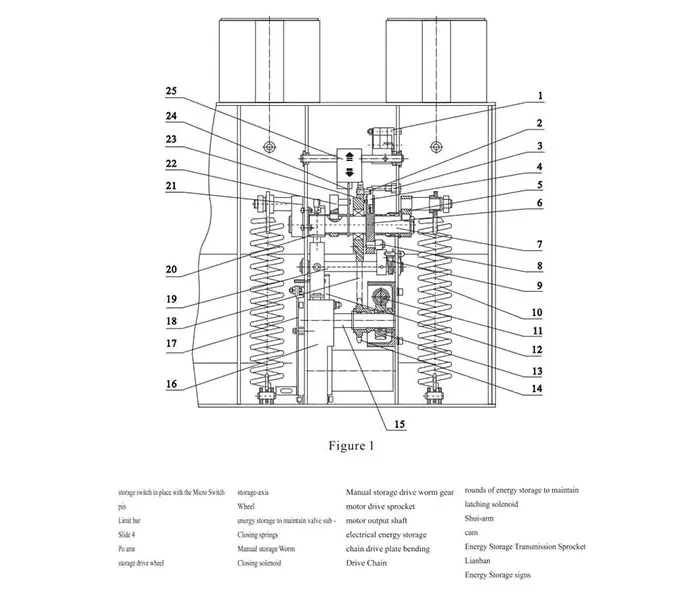

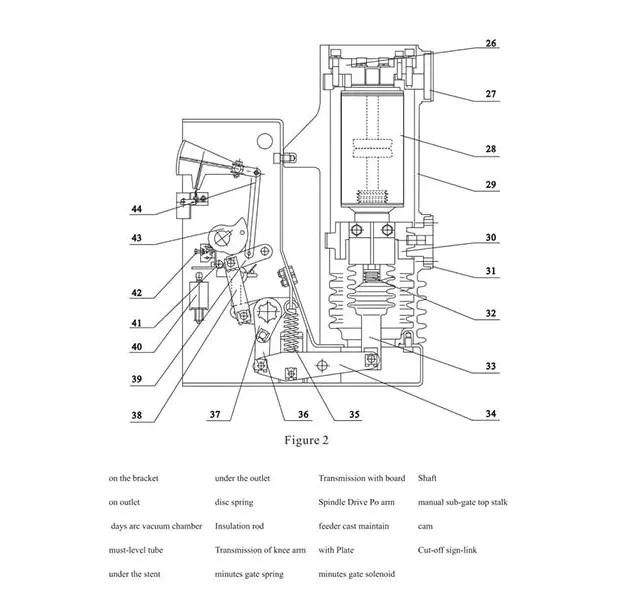

VCB Composition

Normaaleissa olosuhteissa pääkoskettimet pysyvät suljettuina jatkuvan virran sallimiseksi. Kun jousimekanismi havaitsee ylivirran tai oikosulun, se erottaa koskettimet nopeasti ja muodostaa kaaren tyhjökatkaisijan sisällä. Valokaari jäähtyy ja sammuu, mikä eristää turvallisesti viallisen piirin ja estää vaurioitumisen loppupään laitteistoihin. Tämä varmistaa korkean toimintavarmuuden ja minimaalisen huoltotarpeen.

Tuotteen lisävarusteet

Insulating Cylinder
Bearer Supporting Bracket
Touch And Touch Arm Cover
Flexible Connection
Moving Contact

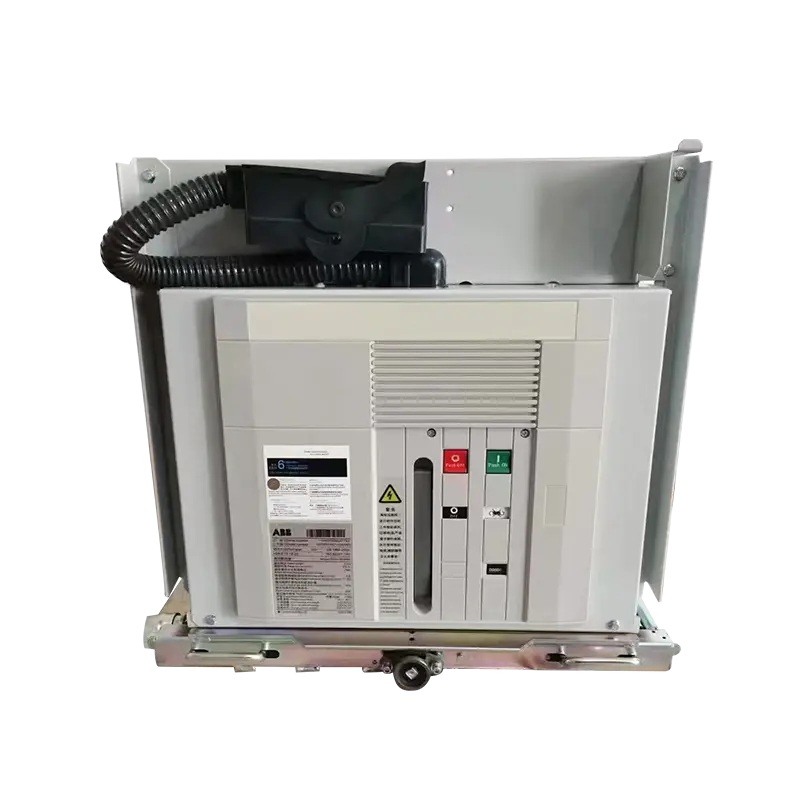

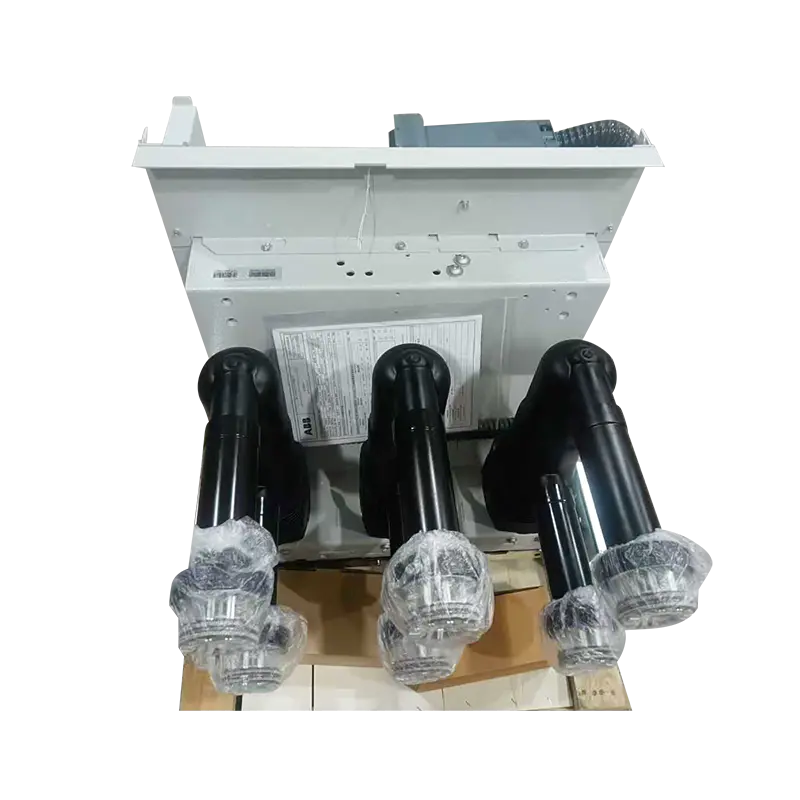

Main Product
Insulating Cylinder
Vaccum Tube

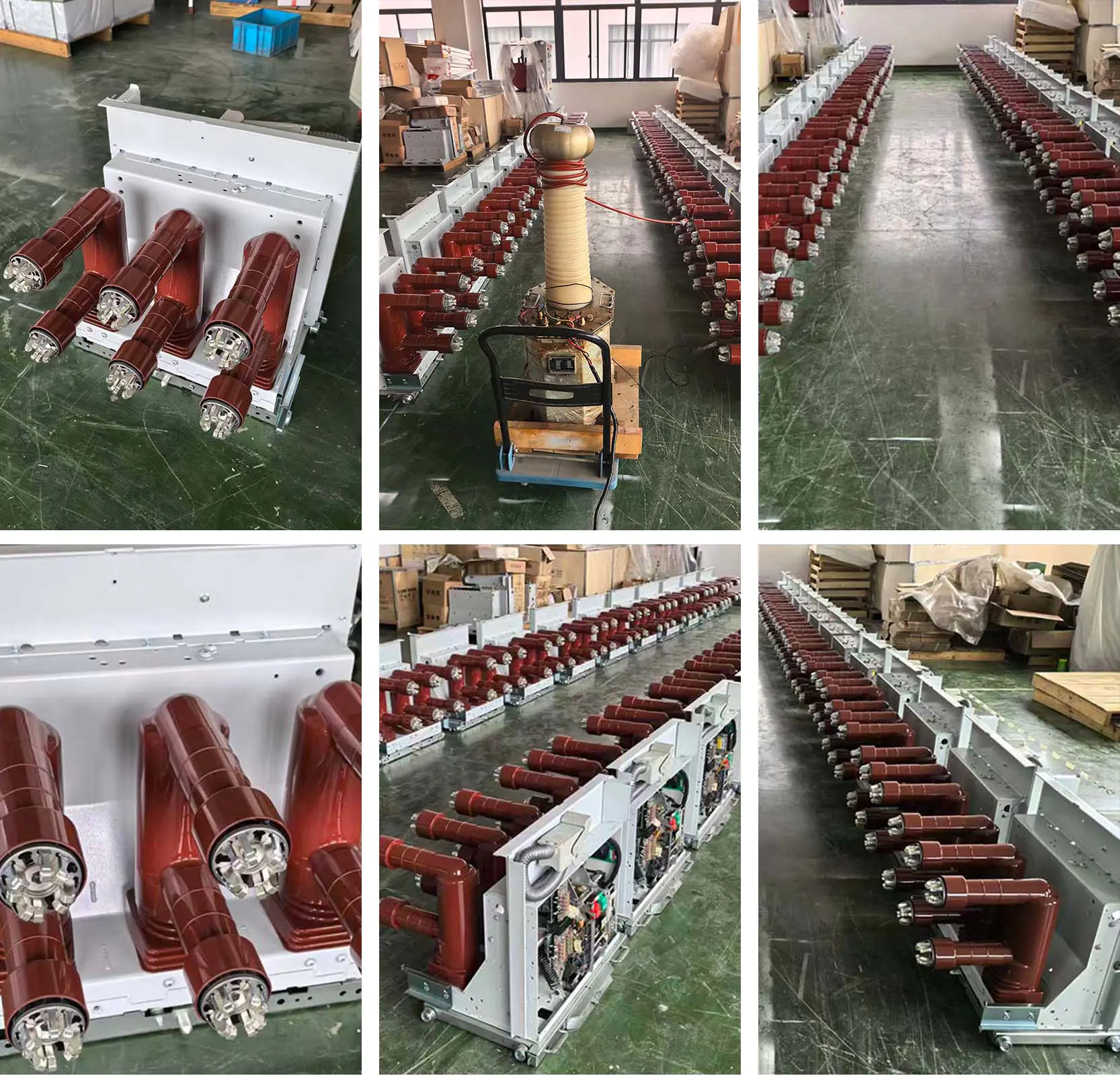

Withstand Voltage Test
Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

Kuljetusturvallisuuden takaamiseksi sähkötuotteemme viedään vahvistetuissa puulaatikoissa. Laatikot lämpökäsitellään ja niissä on ISPM-15-merkki, mikä mahdollistaa nopean tulliselvityksen. Korotettu pohjarakenne helpottaa trukin käyttöä, kun taas sisäinen iskuja vaimentava kiinnitys varmistaa, että tuotteet saapuvat ehjinä. Kaikki ulkolaatikot on merkitty selkeästi ja ovat kansainvälisten logistiikkastandardien mukaisia.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

Ei	Tuote	Yksiköt	Laske arvo
1	Nimellisjännite	-	12 24 35
2	Nimellisjännite (short-term frequency tolerance 1min)	kV	42
3	Nimellisjännite tolerance lightning shocks peak	-	75
4	Nimellistaajuus	Hz	50
5	Nimellisvirta	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250、1600、2000、2500、3150、4000
6	Nimellinen oikosulkuvirta	kA	20/25, 31,5, 40
7	Nimellisjännite short tolerance	kA	20/25, 31,5, 40
8	Arvioitu lyhyt kesto	s	4
9	Nimellisvirta peak tolerance	kA	50/63, 80, 100
10	Nimellinen oikosulkuvirta kiinni	kA	50/63, 80, 100
11	Toisiopiirin taajuuden jännitetoleranssi 1min)	V	2000
12	Nimellinen singleback kondensaattori asettaa avoimen piirin virran	A	630/400 (40 kA 800/400)
13	Nimelliskondensaattori asettaa sulkuvirrat	kA	12,5 (taajuus enintään 1000 Hz)
14	Katkojarrutusaika (nimellisjännite)	ms	≤50
15	Syöttöaika (nimellisjännite)	ms	≤100
16	Mekaaninen käyttöikä	-	20000
17	Nimellisvirta open circuit times (life)	Vaihtaminen	20000
18	Nimellinen oikosulkuvirta avoin piiri	-	50 (40kA≤30)
19	Dynaaminen ja staattinen kosketus sallii kulumisvahvuuden	mm	3
20	Nimelliskäyttöjännitteen syöttölaite	-	-
21	Nimellisjännite break-brake operations	V	AC110/220 DC110/220
22	Varastointimoottorin nimellisjännite	-	-
23	Varastointimoottorin teholuokitus	W	70
24	Varastointiaika	s	≤10
25	Kontaktin avautumisetäisyys	mm	11 ± 1
26	Superreissu	-	3,5 ± 0,5
27	Sulkemiskontaktin palautumisaika	ms	≤240(A≤3)
28	Kolmivaiheiset kohdat, jotka sulkeutuvat seksuaalisuuden eri vaiheissa	-	≤2
29	Keskimääräinen portin nopeus (kosketinväli-6 mm)	m/s	0,9–1,2
30	Keskimääräinen sulkemisnopeus (6 mm kosketinsulkeminen)	m/s	0,5–0,8
31	Johtava sähköpiirin vastus	μΩ	≤50(630a)、≤45(1250A) ≤35(1600–2000A)、≤250(2400)
32	Kontaktorin syöttölaitteen kosketuspaine	N	2000±200(2000A)、2400±200(25kA) 3100±200(31.5kA)、4250±250(40kA)
33	Nimellinen toimintajärjestys	-	Pisteet - 0,3s - ja pisteet 180-luku ja -
