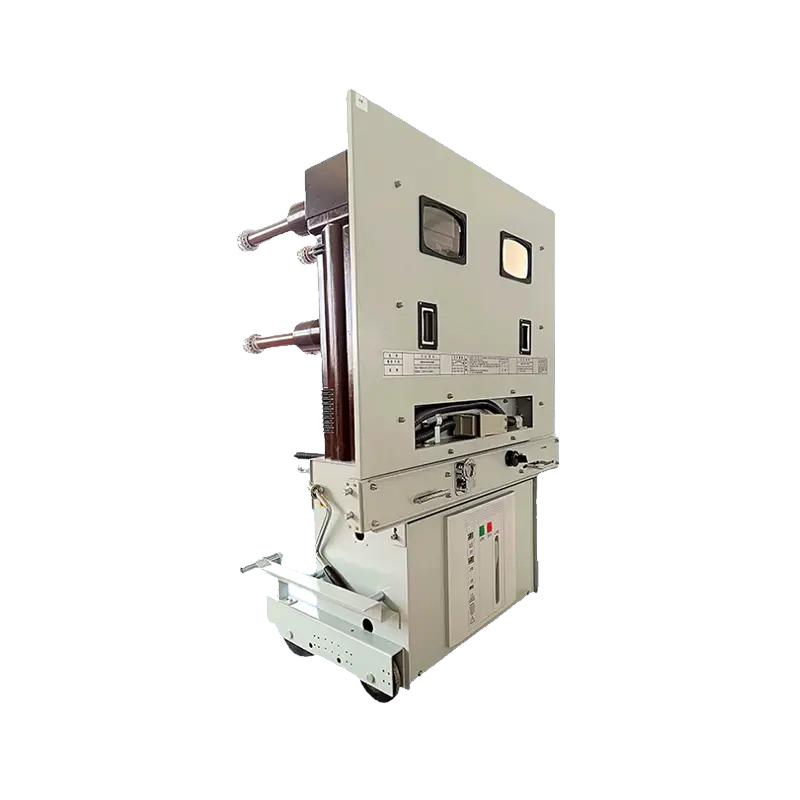

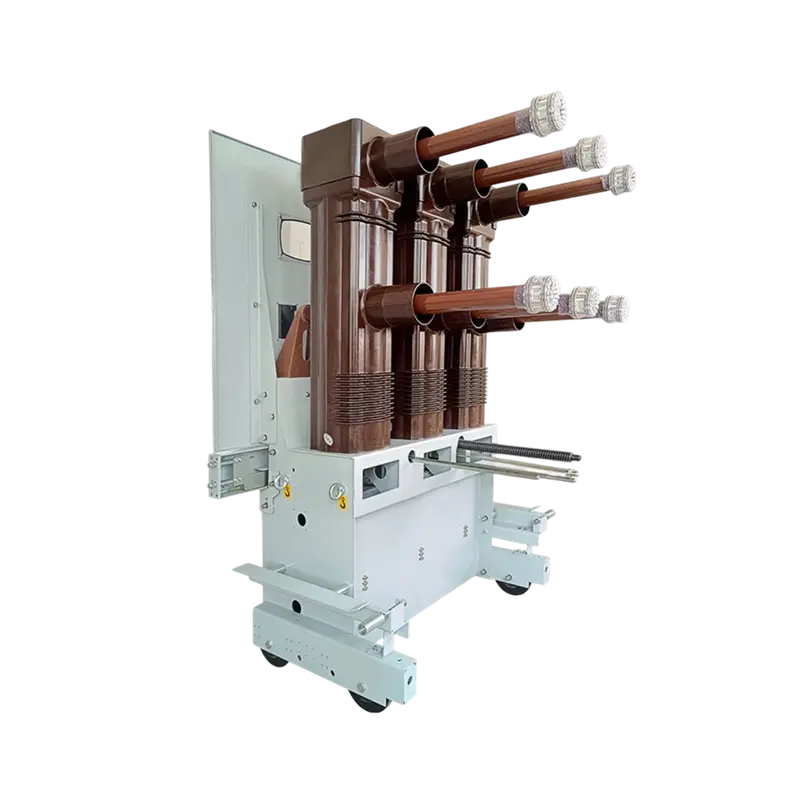

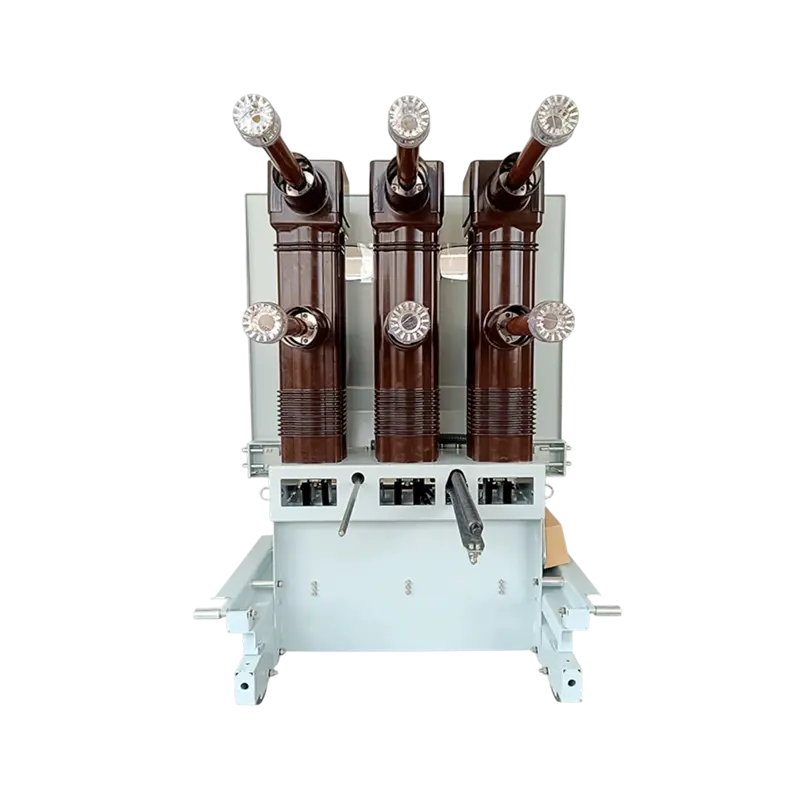

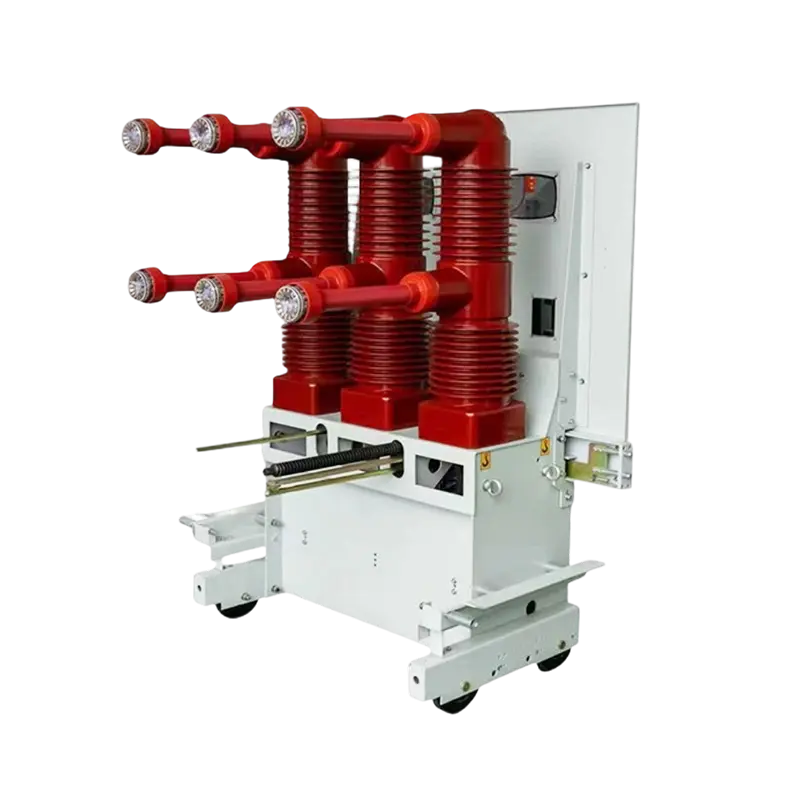

Tukkumyynti ZN85 12kV ulkoinen tyhjiökatkaisin, 630A, napa-asennettava
Kotiin / Tuotteet / Tyhjiökytkimet / Ulkoilman tyhjiökatkaisijat / ZN85 12kV ulkoinen tyhjiökatkaisin, 630A, napa-asennettava
Toimintaperiaate: Jakeluverkon suojaus: Pylväsasennetut syöttölinjat, maaseudun sähköistys ja jakelupiirien automaattinen osiointi.
Sähköasemat: Lähtevät johdot, muuntajan suojaus ja väylän katkaisijat.
Teollisuuden tehojärjestelmät: Tehtaan päätulolinjat, suuret moottorisuojat ja teollisuuden kuormituspiirit.
Infrastruktuurihankkeet: Uusiutuvan energian yhteydet, rautateiden sähköistys ja kaivosvoimajärjestelmät.
Erikoisskenaariot: Toistuva kuormituksen vaihto, kondensaattoripankin ohjaus ja kaapelin latausvirtojen turvallinen katkaisu.
 |  |  |
 |  |  |
Vacuum Interruption Technology: Hermeettisesti suljetut katkaisijat tarjoavat korkean dielektrisen lujuuden, valokaaren sammumisen ja tasaisen suorituskyvyn pidennetyn käyttöiän ajan.
Mekaaninen toiminta: Jousikäyttöinen mekanismi mahdollistaa sekä manuaalisen että kaukokäytön, mikä mahdollistaa nopean kosketinten erottamisen ylikuormituksen tai oikosulkujen aikana.
Ympäristönsuojelu: IP54-luokiteltu kotelo korroosionkestävillä materiaaleilla varmistaa kestävyyden äärimmäisissä sääolosuhteissa, mukaan lukien korkea kosteus, tuuli ja pöly.
Kompakti ja modulaarinen asettelu: Yksinkertaistaa asennusta, tarkastusta ja huoltoa ja integroi tärkeitä apulaitteita, kuten virtamuuntajia ja suojareleitä.
Korkea luotettavuus ja 10 000 toimenpiteen mekaaninen kestävyys
Edistyksellinen alipainekatkaisintekniikka minimaaliseen huoltoon
Kompakti ja korroosionkestävä rakenne, joka sopii ulkokäyttöön
IP54-suojaus takaa toiminnan vaativissa olosuhteissa
Integroidut älykkäät valvonta- ja kauko-ohjausominaisuudet
Standardien GB/T 11022 ja IEC 62271 mukainen
Muokattavat kokoonpanot projektin erityisvaatimuksia varten
 |  |  |
 |  | |

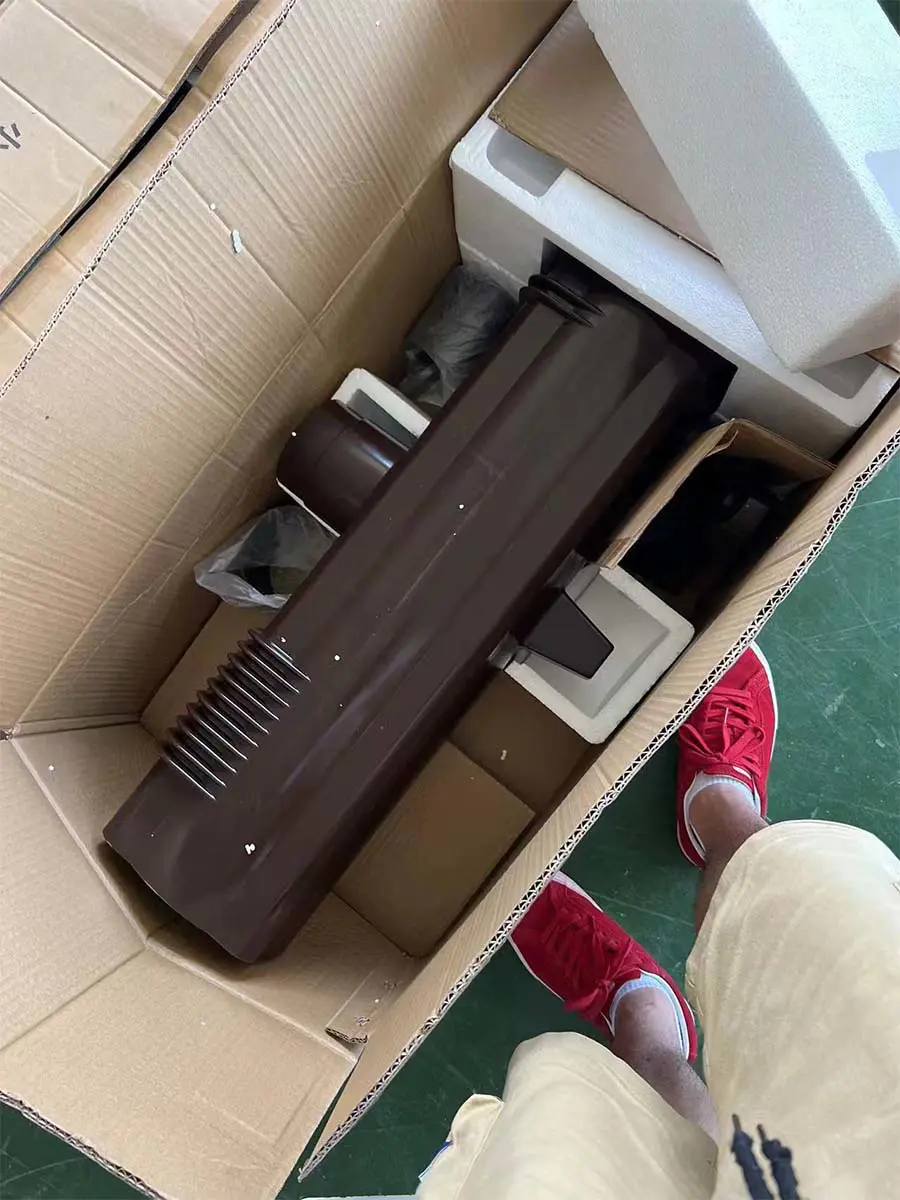

Kuljetusturvallisuuden takaamiseksi sähkötuotteemme viedään vahvistetuissa puulaatikoissa. Laatikot lämpökäsitellään ja niissä on ISPM-15-merkki, mikä mahdollistaa nopean tulliselvityksen. Korotettu pohjarakenne helpottaa trukin käyttöä, kun taas sisäinen iskuja vaimentava kiinnitys varmistaa, että tuotteet saapuvat ehjinä. Kaikki ulkolaatikot on merkitty selkeästi ja ovat kansainvälisten logistiikkastandardien mukaisia.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Application Scenario Footage
-
35kV high-voltage switchgear, power transmission successful
-
10kV ring main unit, VCB
-
35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
-
35kV gas-insulated switchgear, VCB
| Parametriluokka | Erittely | Huomautuksia |
| Nimellisjännite | 12 kV | Jakeluverkkojen vakio |
| Nimellisvirta | 400A, 630A, 1250A | Yleiset luokitukset saatavilla |
| Nimellinen lyhytkestoinen kestovirta | 16 kA, 20 kA, 25 kA | |
| Nimellinen oikosulkuvirta | 16 kA, 20 kA, 25 kA | |
| Nimellishuippukestovirta | 40 kA, 50 kA, 63 kA | |
| Nimelliseristystaso | Tehotaajuus: 42 kV / Salamapulssi: 75 kV | (1 min) |
| Mekaaninen käyttöikä | 10 000 operaatiota | Minimi |
| Sähköinen käyttöikä | 10 000 operaatiota (at rated current) | |
| Keskeytysväline | Tyhjiö | Pakattu keraamiseen pulloon |
| Toimintamekanismi | Jousi / Sähkömagneettinen | |
| Ohjausjännite | AC/DC 110V, 220V | Yleisiä vaihtoehtoja |
| Kokonaismitat (noin) | 900 x 800 x 1200 mm (K x L x S) | Vaihtelee kokoonpanon mukaan |
| Asennusmenetelmä | Pylväsasennettava / maahan asennettu | Ulkokäyttöön |
| Ympäristön lämpötila | -30°C - 40°C |
