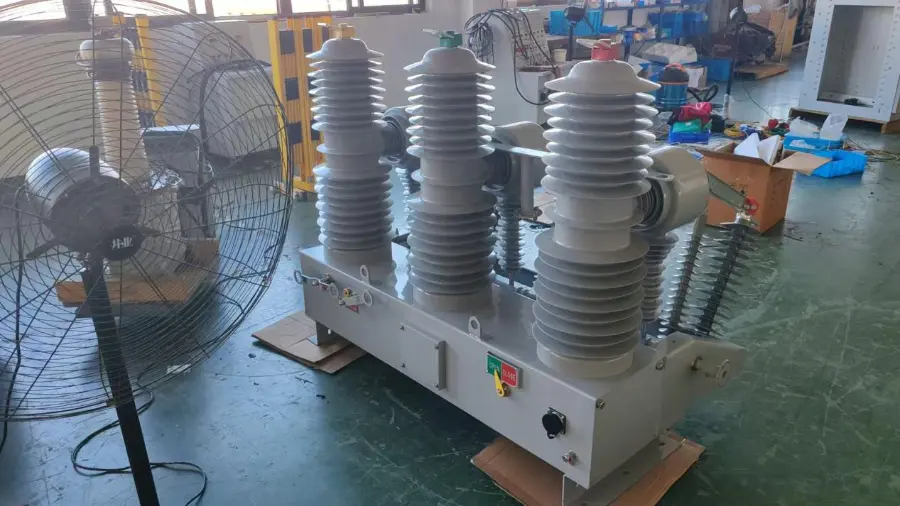

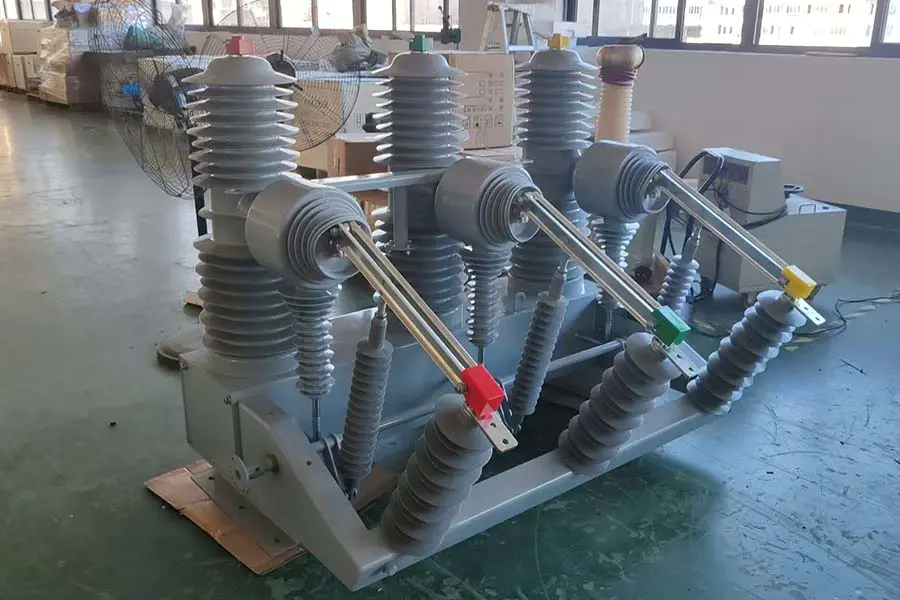

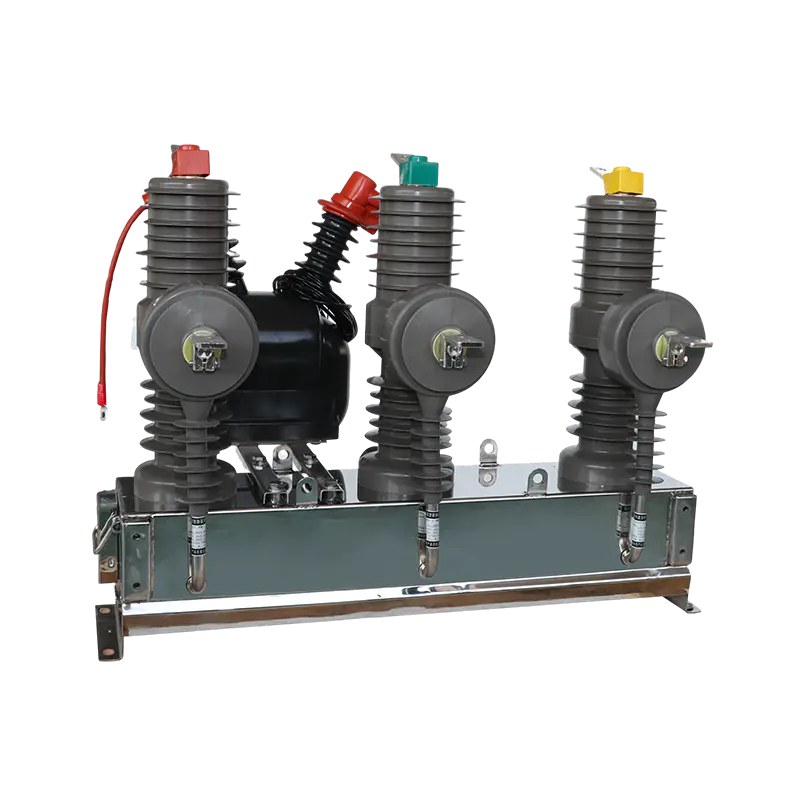

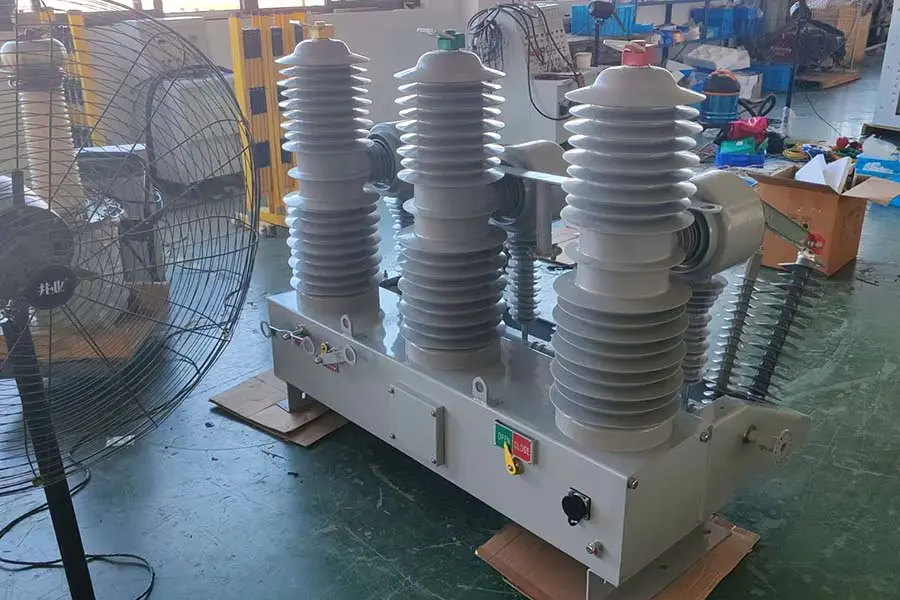

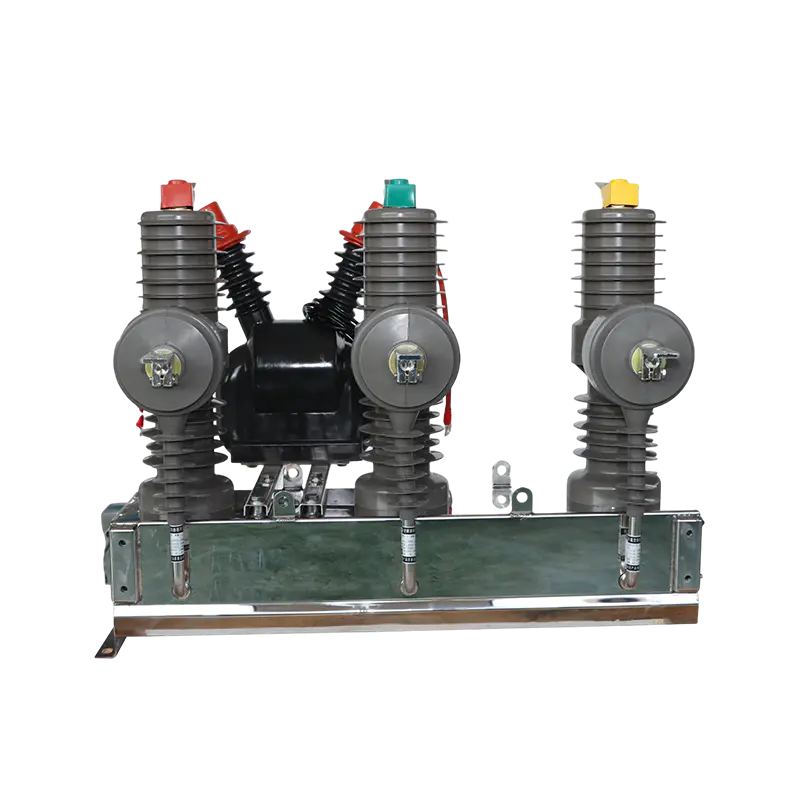

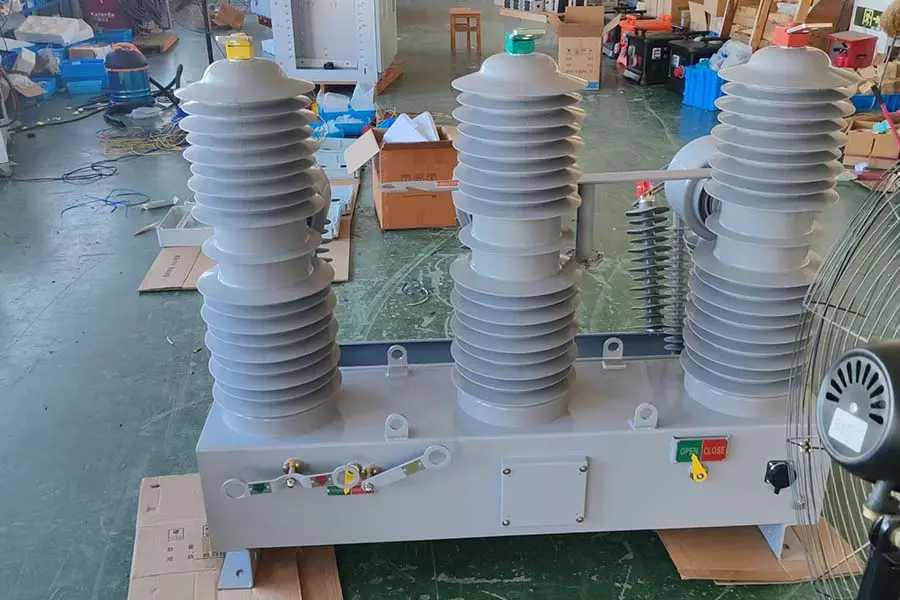

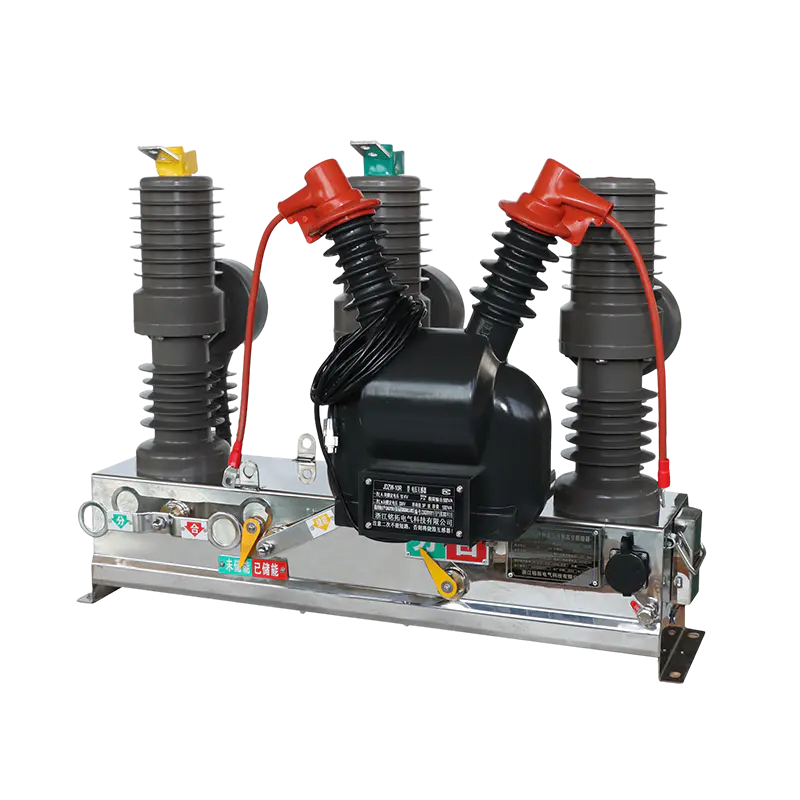

Name: ZW32 ulkoinen tyhjiökatkaisin napa-asennettavaan keskijännitteen jakeluun
Rating: 5 (99 reviews)

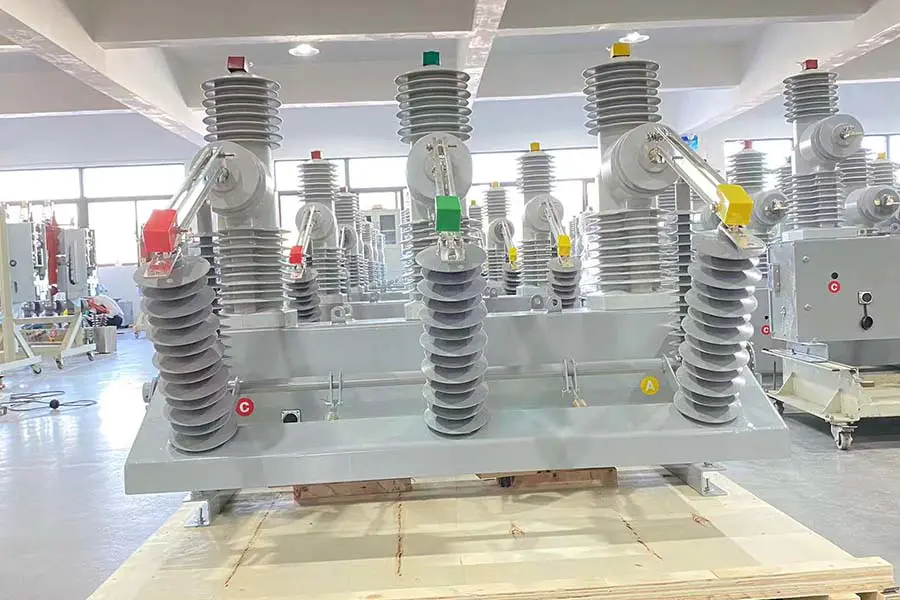

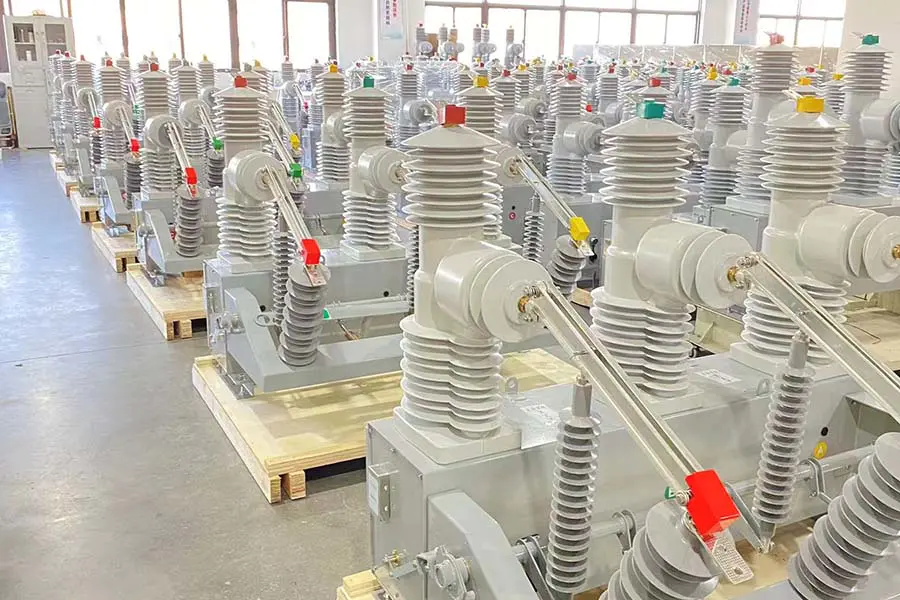

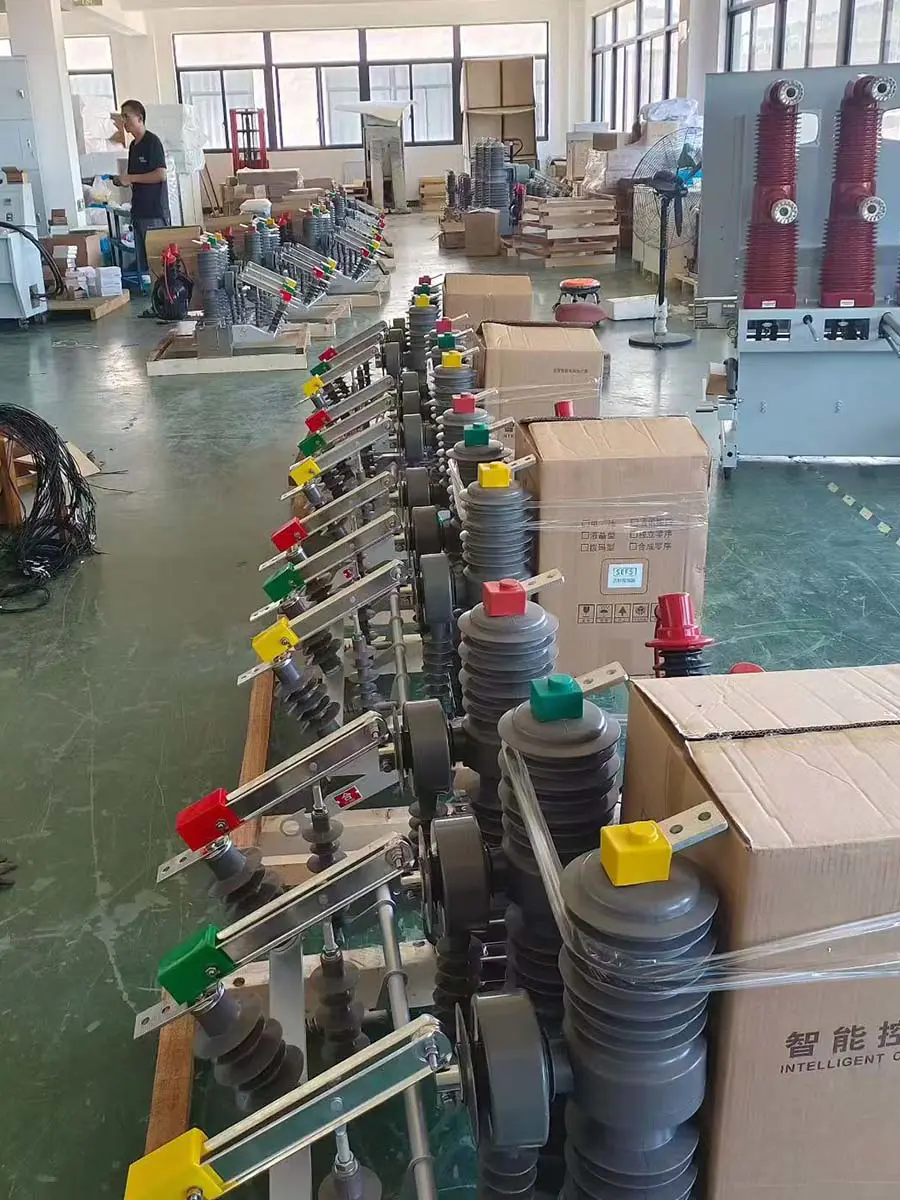

ZW32 ulkoinen tyhjiökatkaisin napa-asennettavaan keskijännitteen jakeluun

Kuvaus:

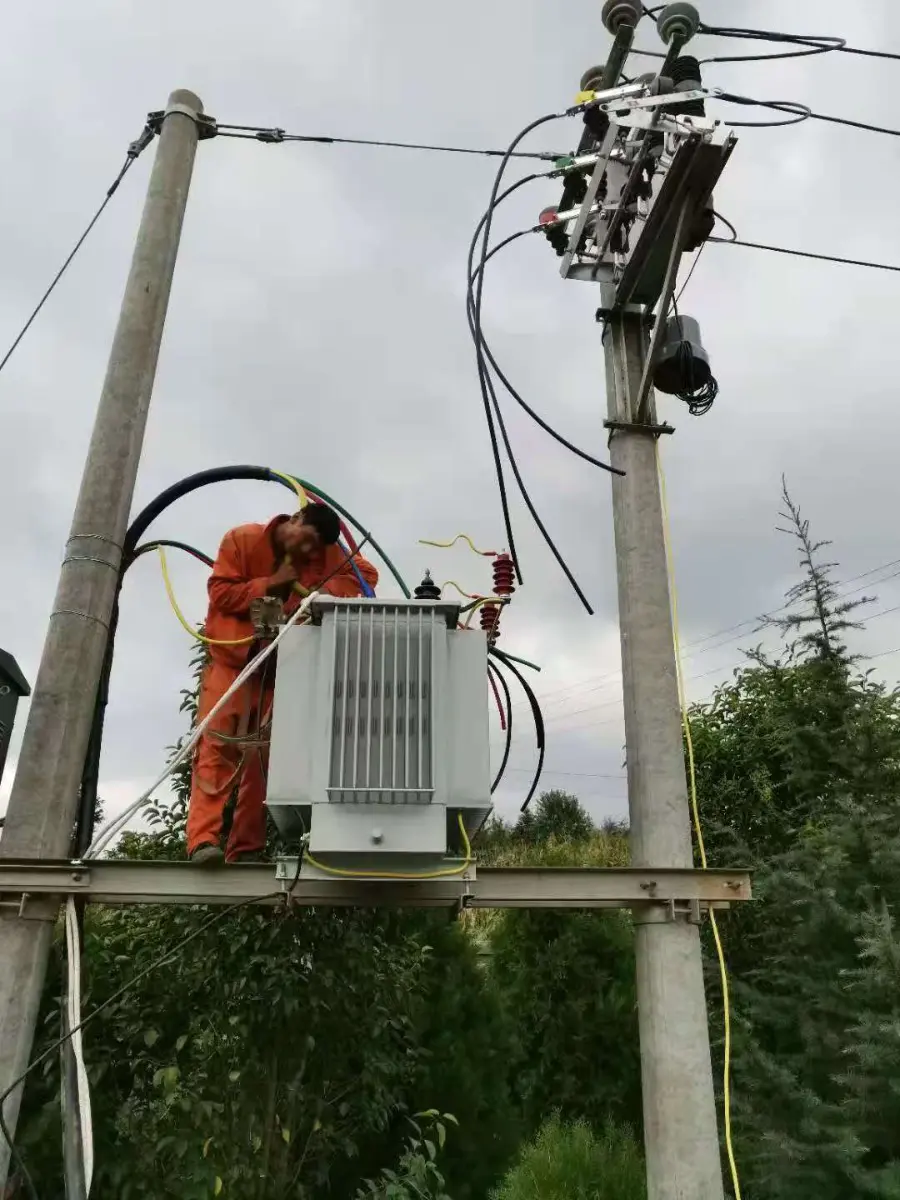

ZW32-tyhjiökatkaisijaa käytetään ulkona ja se asennetaan yleensä muuntajan yläpäähän. Se kuuluu pilarityyppiin ja asennetaan yleisesti ulkokäyttöön tarkoitettuihin pylväisiin. Saatavilla on myös lattiaasennuksia, joissa on kotelointi, eli pylväskytkimet. Koska se voi katkaista piirin, se on rajapiste korkean ja matalan jännitteen välillä muuntajan yläpäässä, joka tunnetaan myös rajakytkimenä. Siinä on ylivirta- ja vaihehäviön nollasekvenssisuoja, ja sillä on rooli piirien kytkemisessä ja kuormien, kuten muuntajien, suojaamisessa.

Sovellukset:

ZW32 Outdoor Vacuit Circuit Breaker on laajalti käytössä:

Keskijännitejakelujohdot

Pylväisiin asennettavat jakelujärjestelmät

Ulkosähköasemat ja syöttöpisteet

Teollisuuden sähkönjakeluverkot

Uusiutuvan energian verkkoliitäntäjärjestelmät

Sen rakenne tukee jatkuvaa ulkokäyttöä säilyttäen samalla tasaisen kytkentätehon ja järjestelmän suojauksen.

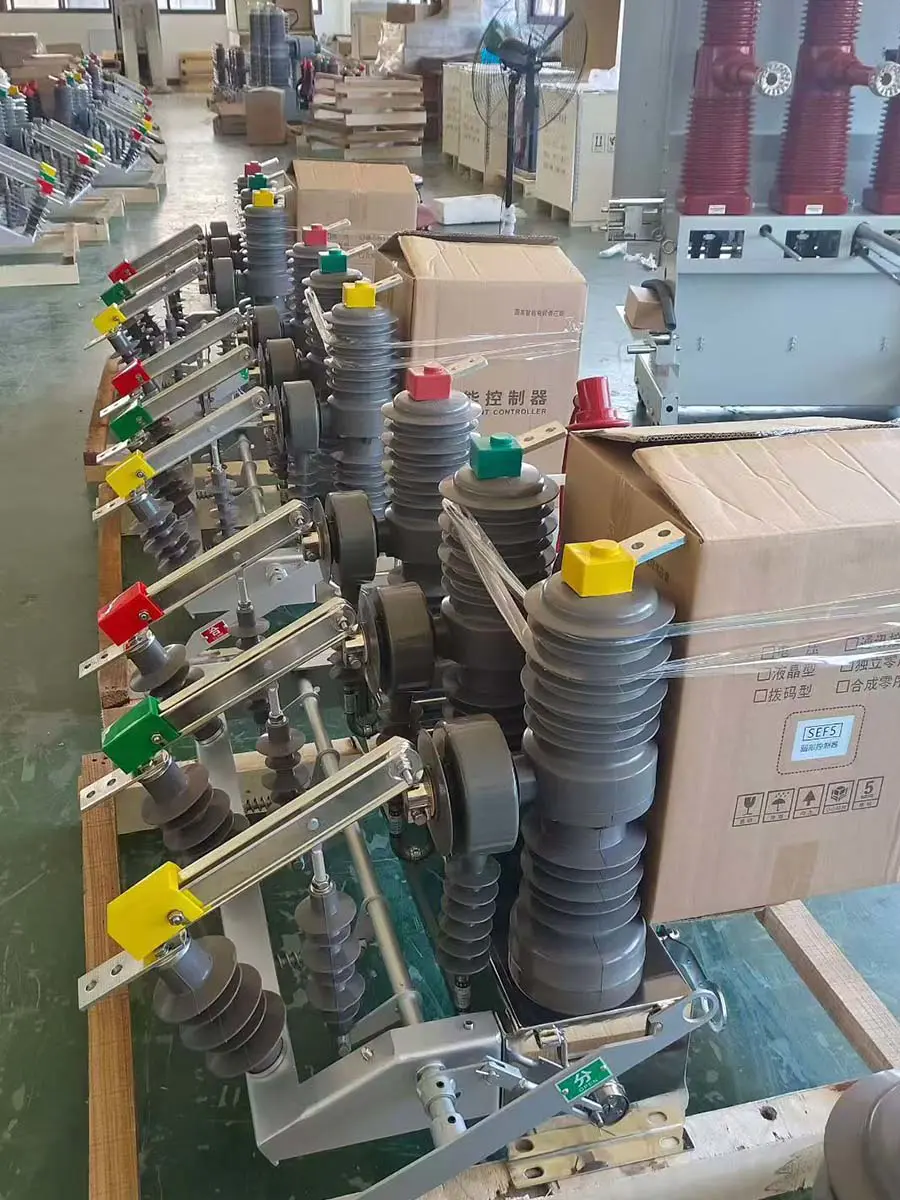

ZW32 VCB workshop
MT ELECTRICZW32
ZW32 Introduction

Kun piirin lähtevässä johdossa on ylivirta tai oikosulku, virtamuuntaja voi havaita virtasignaalin, joka välitetään säätimelle. Ohjain antaa komennon laukaista mekanismi, joka ajaa dynaamiset ja staattiset koskettimet tyhjiöputken sisällä erottumaan, mikä saa aikaan irrottamisen ja katkaisemaan piirin toimien suojaavana roolina.

Test The Opening And Closing Of The Circuit Breaker
Secondary Wires
Product Debugging
Product Debugging
Product Debugging

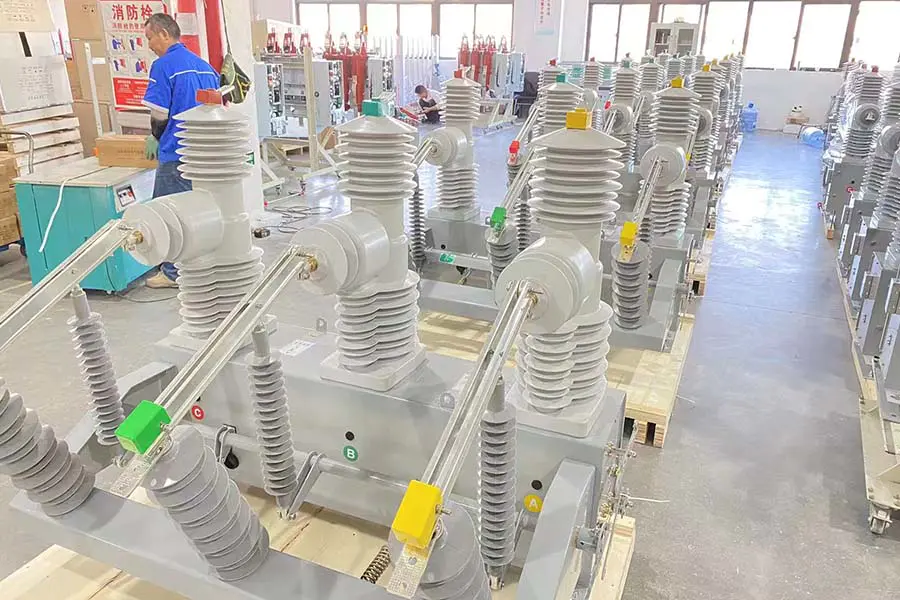

ZW32 VCB Workshop
MT Electric ZW32
ZW32 Introduction

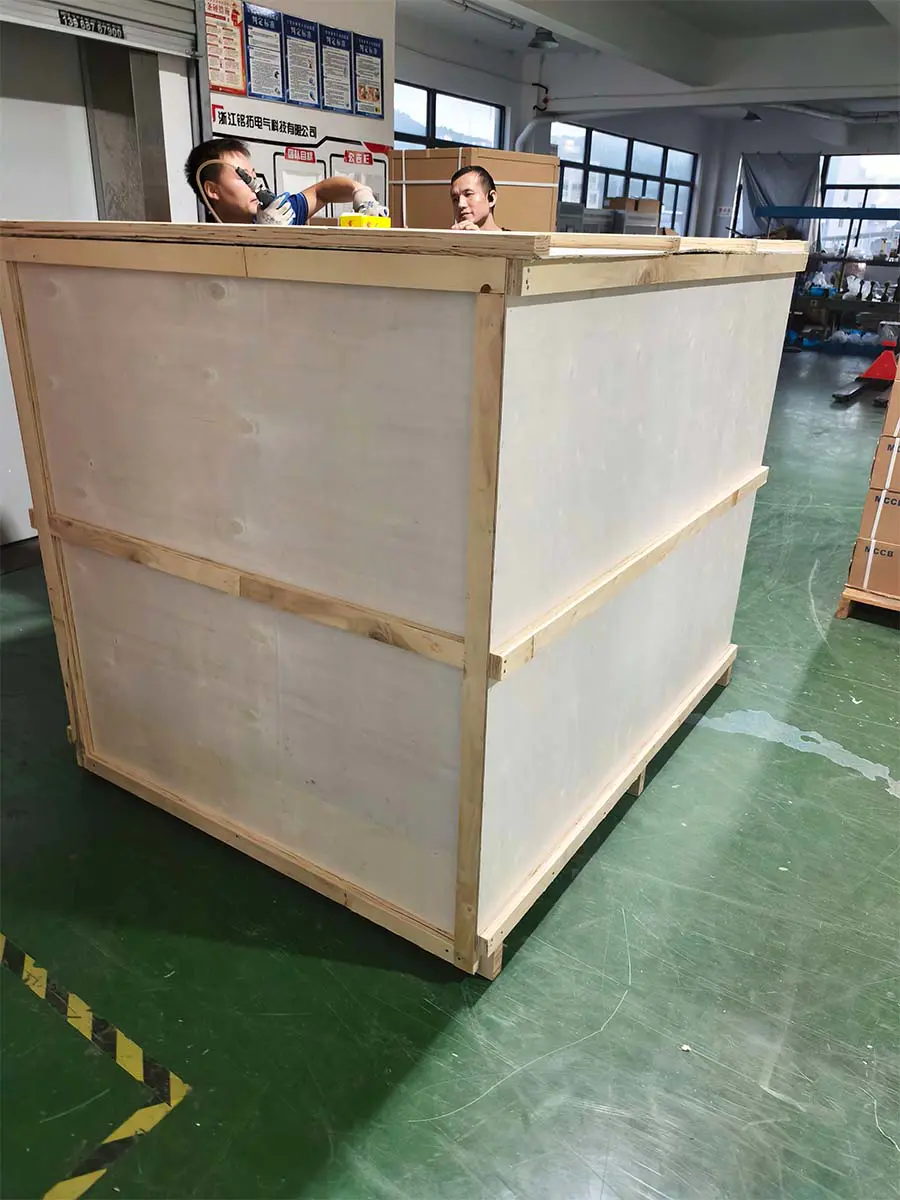

Kuljetusturvallisuuden takaamiseksi sähkötuotteemme viedään vahvistetuissa puulaatikoissa. Laatikot lämpökäsitellään ja niissä on ISPM-15-merkki, mikä mahdollistaa nopean tulliselvityksen. Korotettu pohjarakenne helpottaa trukin käyttöä, kun taas sisäinen iskuja vaimentava kiinnitys varmistaa, että tuotteet saapuvat ehjinä. Kaikki ulkolaatikot on merkitty selkeästi ja ovat kansainvälisten logistiikkastandardien mukaisia.

High And Low Voltage Switchgear ACB MCCB VCB
Box-Type Substation Uses Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

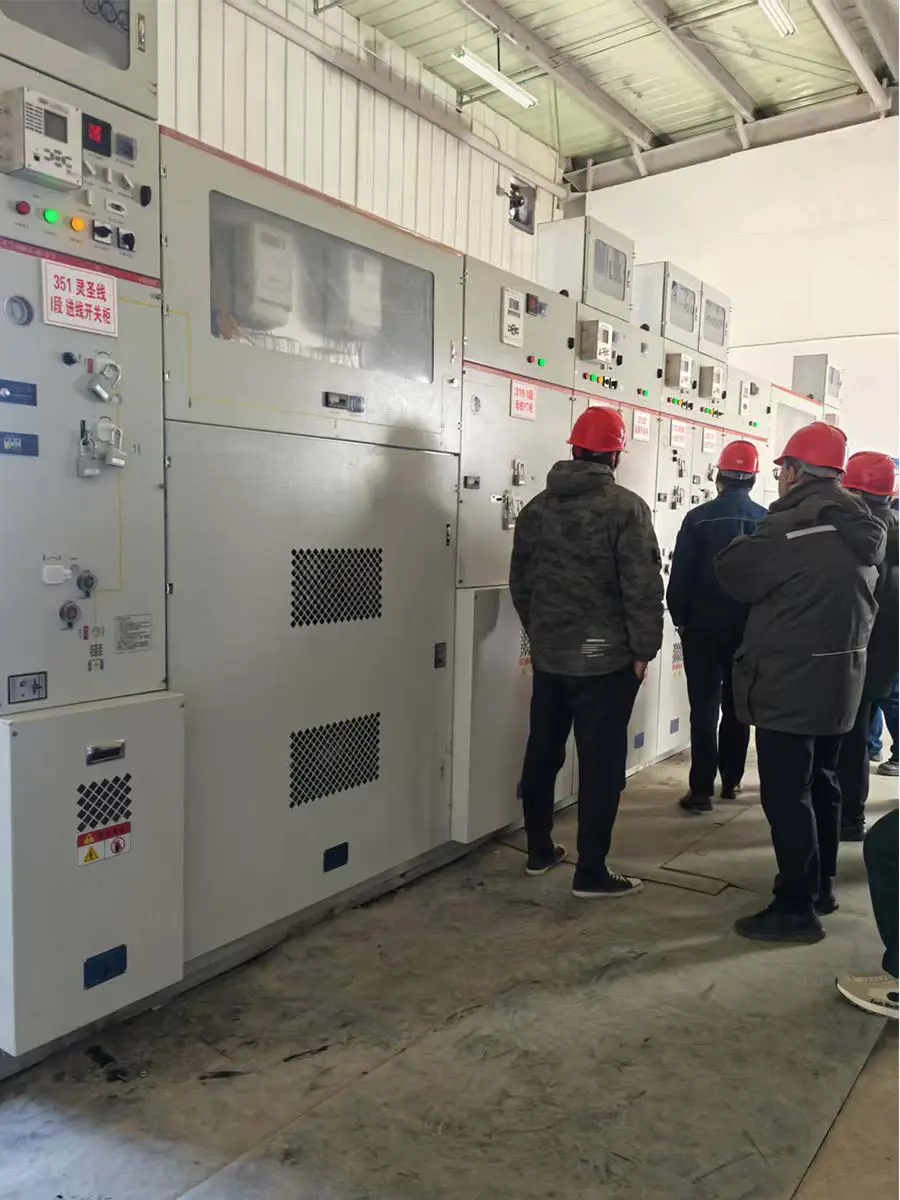

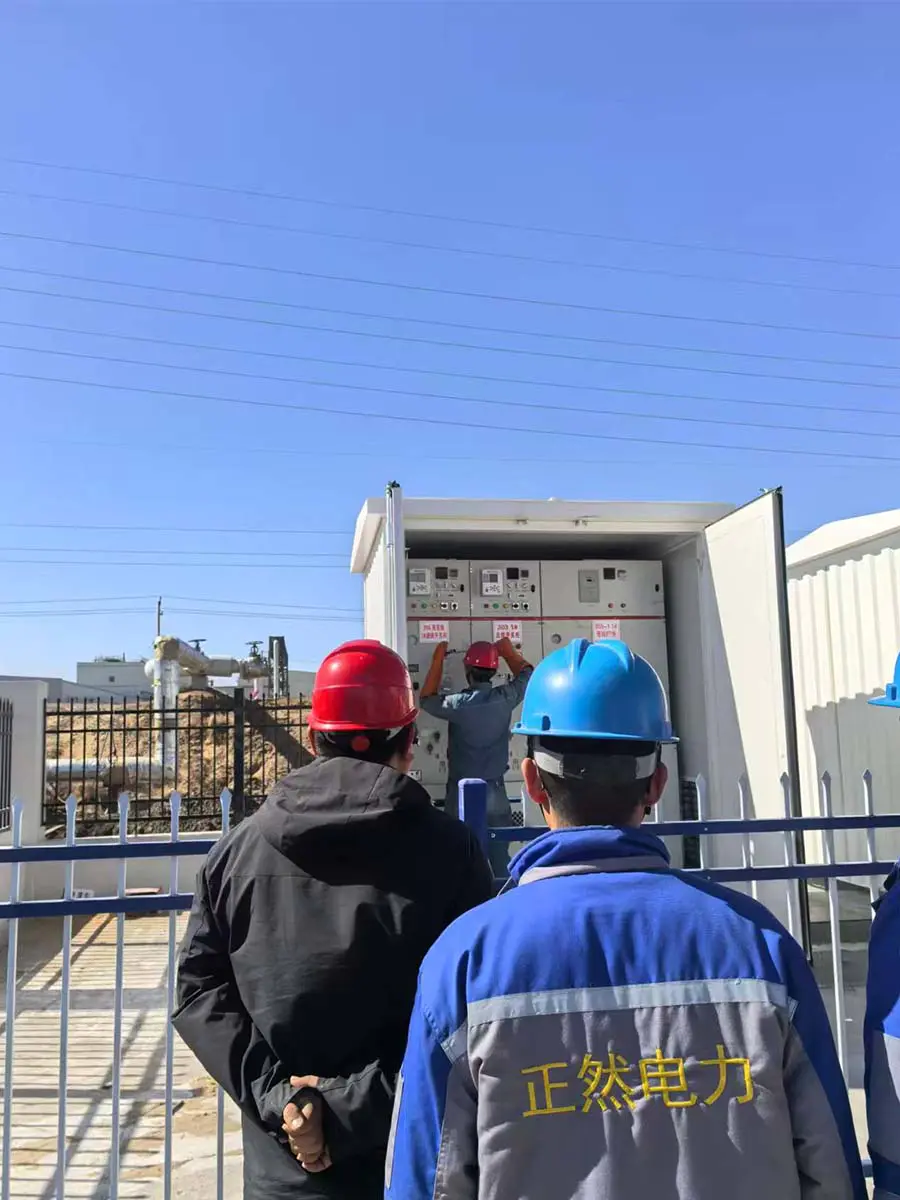

35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB

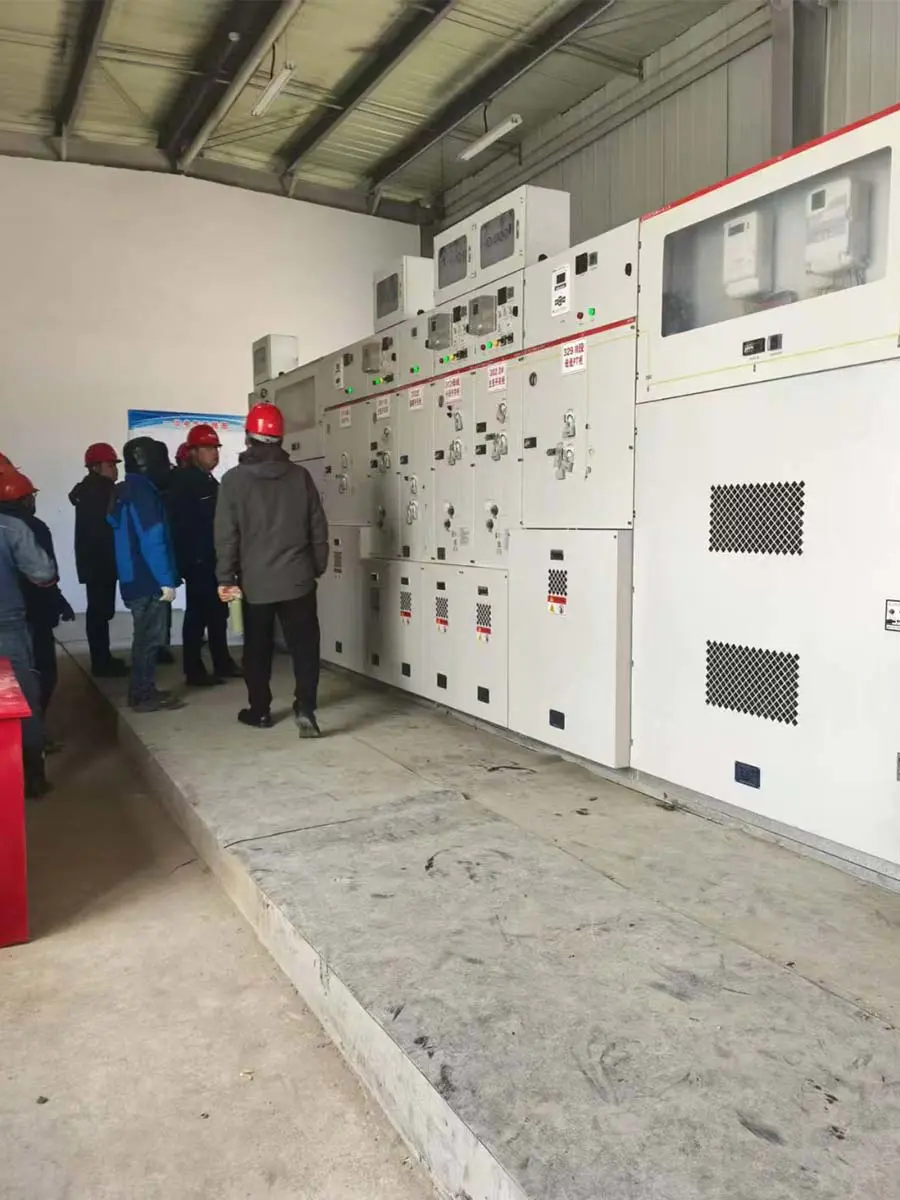

35kV gas-insulated switchgear, VCB

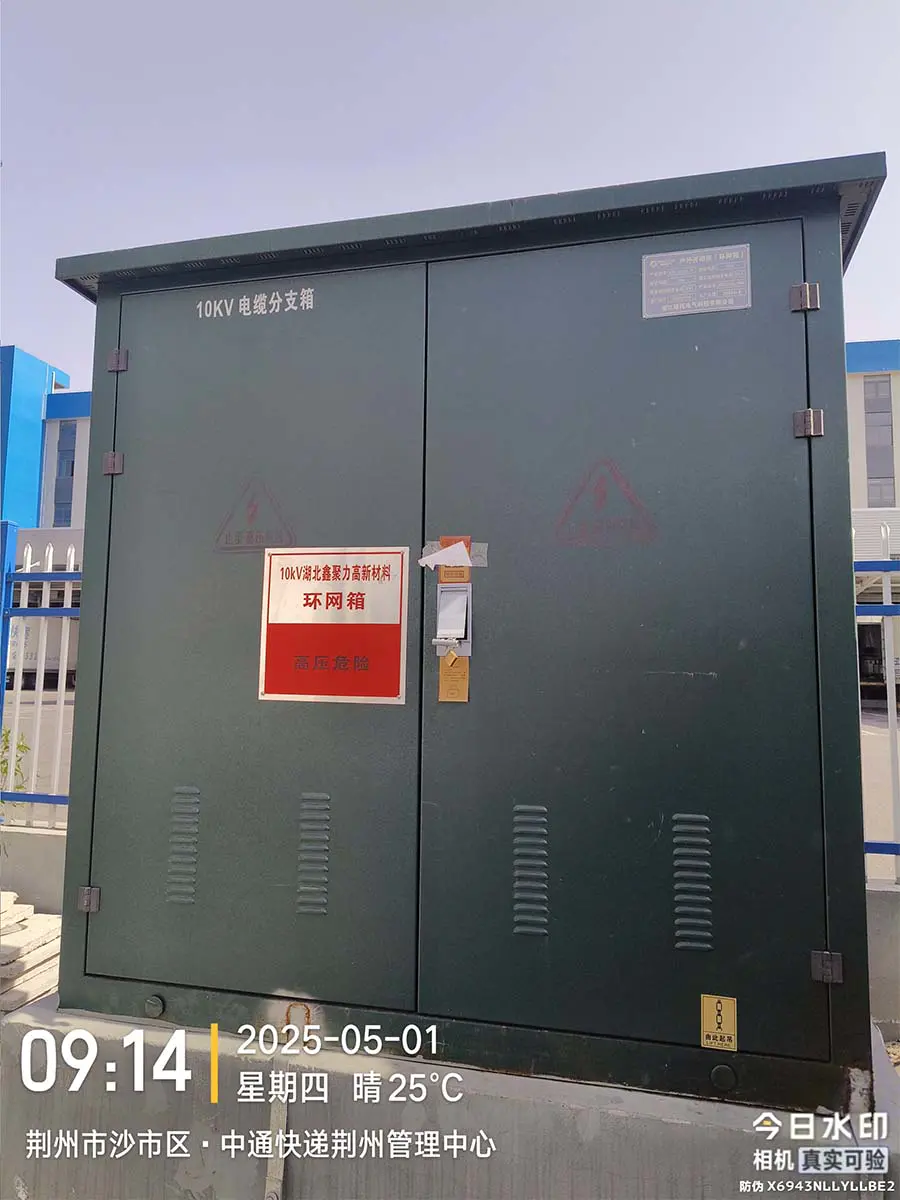

10kV ring main unit, VCB

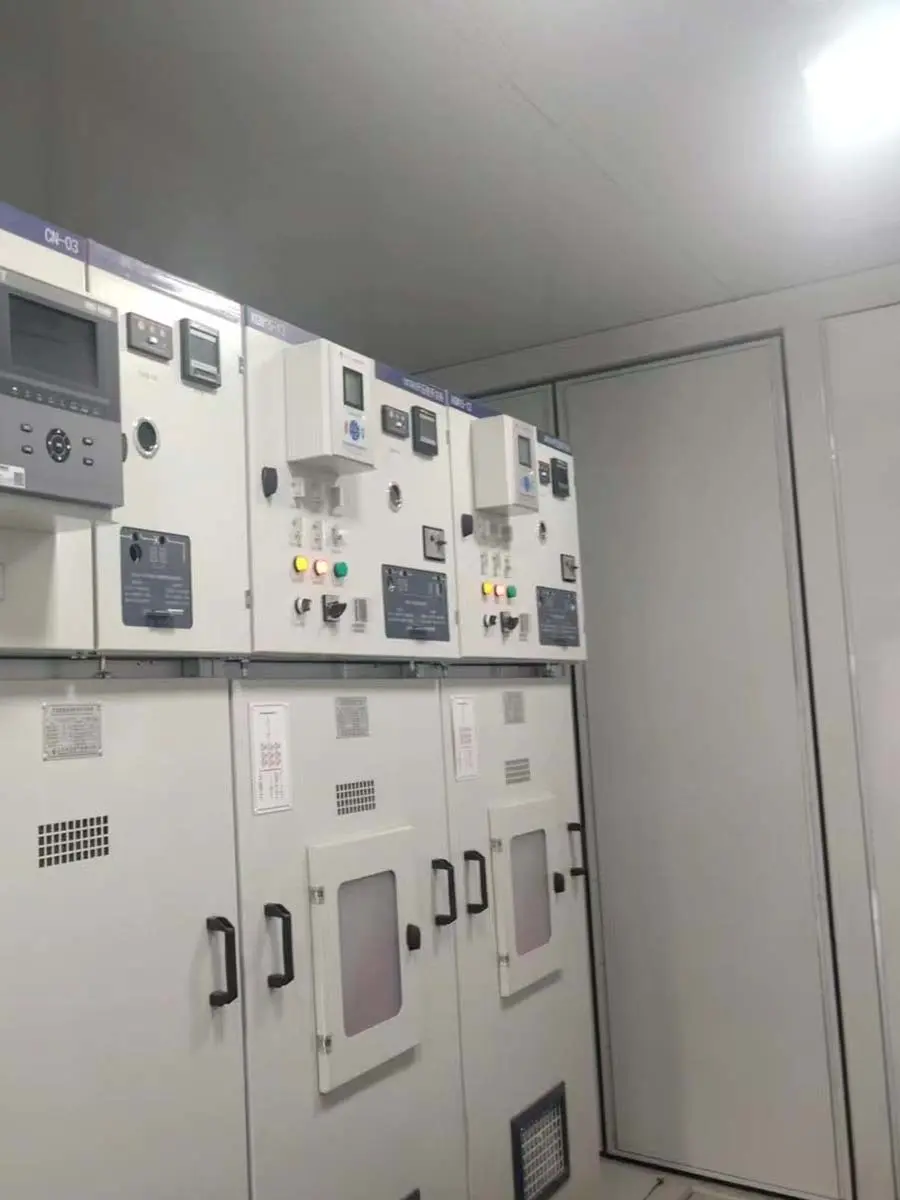

35kV high-voltage switchgear, power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Parametriluokka	Erittely	Huomautuksia
Nimellisjännite	12 kV	Jakeluverkkojen vakio
Nimellisvirta	400A, 630A, 1250A	Mukautetut arviot saatavilla
Nimellinen oikosulkuvirta	16 kA, 20 kA, 25 kA
Nimellinen lyhytkestoinen kestovirta	16 kA / 4s, 20 kA / 4s, 25 kA / 4s
Nimellishuippukestovirta	40 kA, 50 kA, 63 kA
Nimelliseristystaso	Tehotaajuus: 42 kV (1 min) / Salamapulssi: 75 kV
Mekaaninen käyttöikä	10 000 operaatiota
Sähköinen käyttöikä	10 000 operaatiota (at rated current)	Täysi kapasiteetti katkeaa
Keskeytysväline	Tyhjiö	Suljettu keraaminen pullo
Toimintamekanismi	Kevät	Manuaalinen tai moottoroitu
Ohjausjännite	AC/DC 110V, 220V	Valinnainen 24V, 48V
Suojatutkinto	IP67	Sopii ankariin ympäristöihin
Mitat (K × L × S)	880 × 560 × 680 mm	Kompakti muotoilu
Paino	Noin 130 kg	Helppo asentaa
Asennusmenetelmä	Pylväsasennettava	Ulkokäyttöön
Ympäristön lämpötila	-40 °C - 55 °C	Laaja toiminta-alue
Korkeus	≤ 4000 m	Korkean tason versio saatavilla
