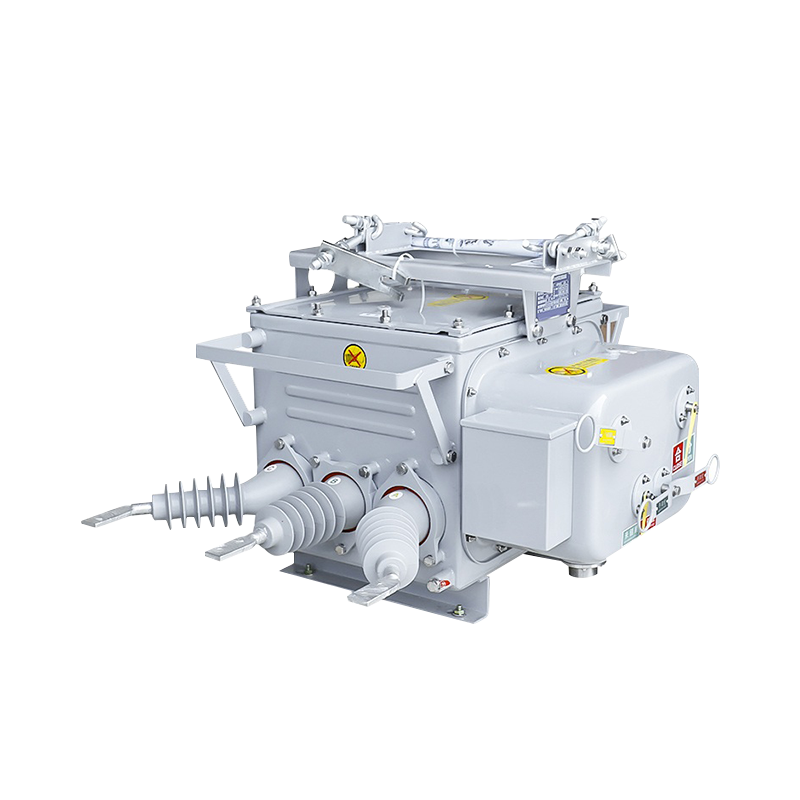

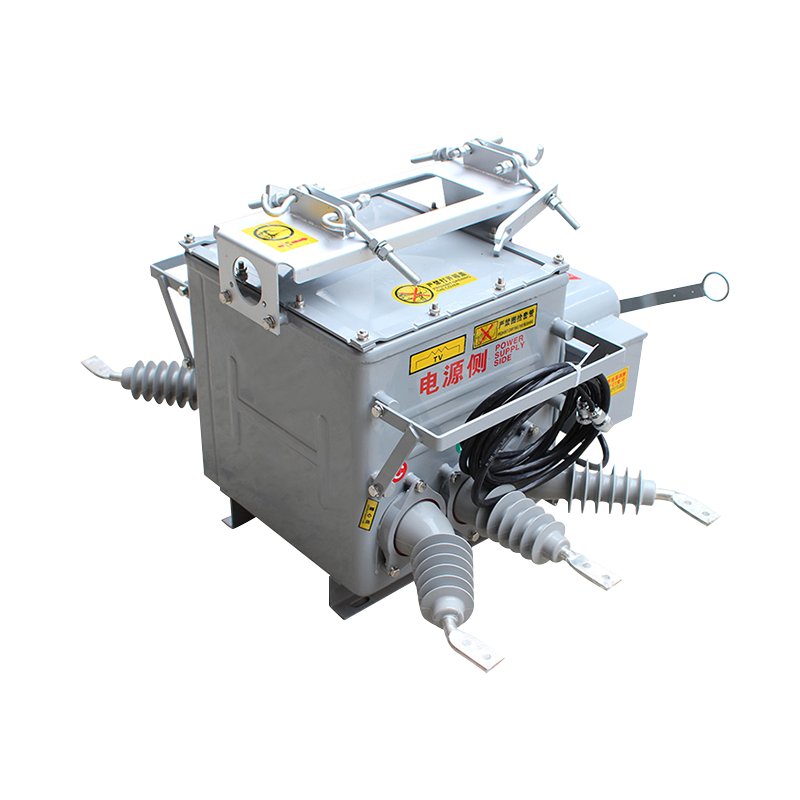

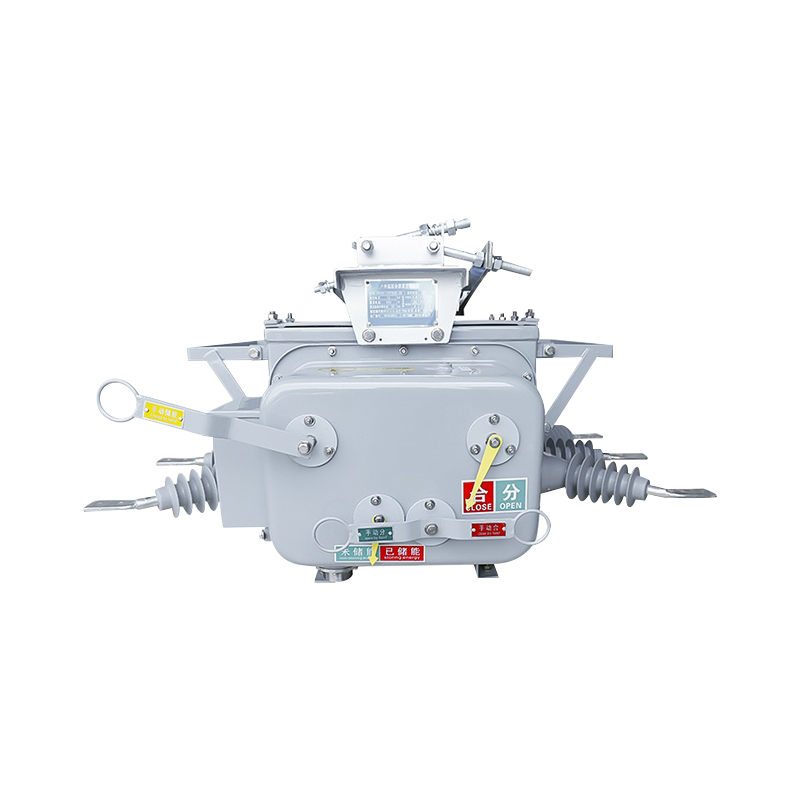

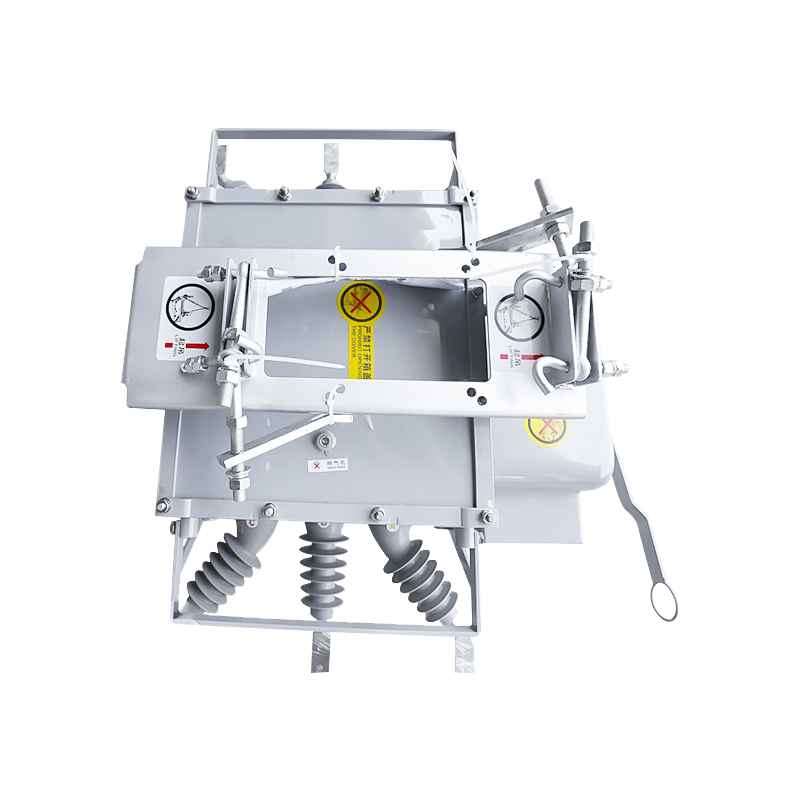

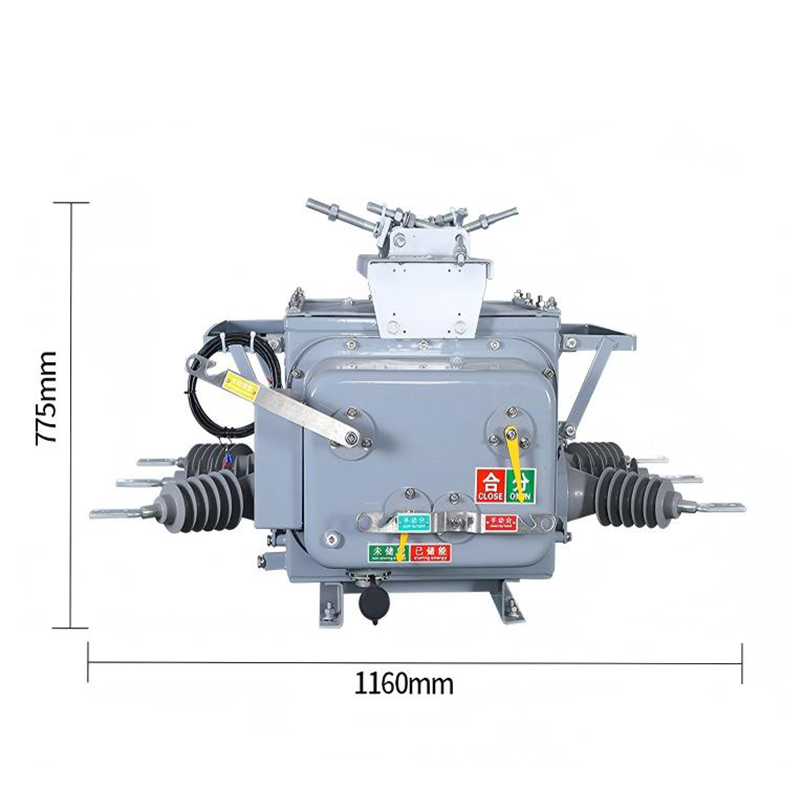

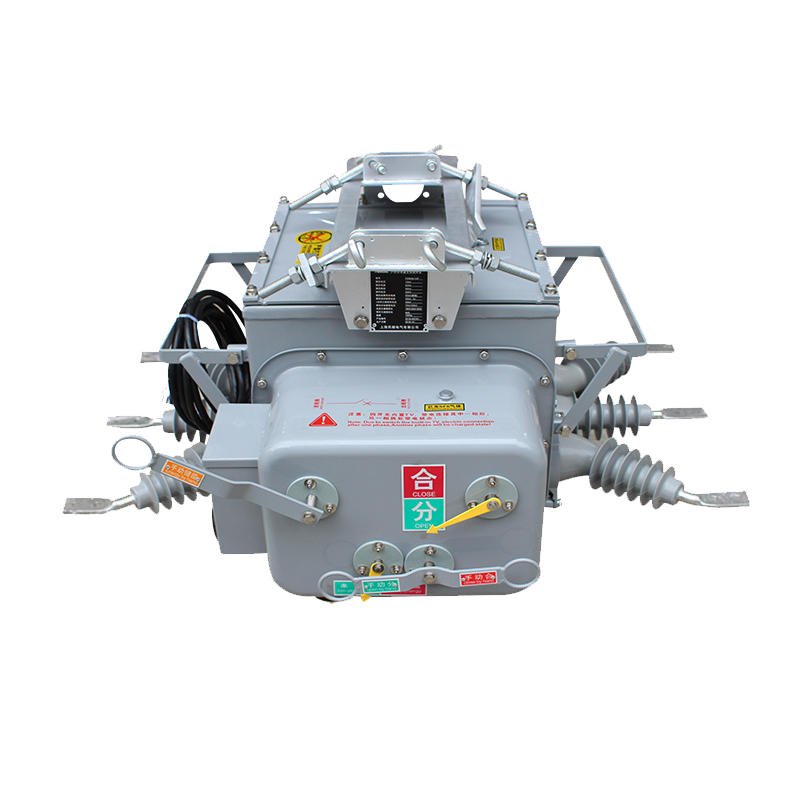

ZW20 ulkoinen tyhjiökatkaisin napa-asennettavaan keskijännitteen jakeluun

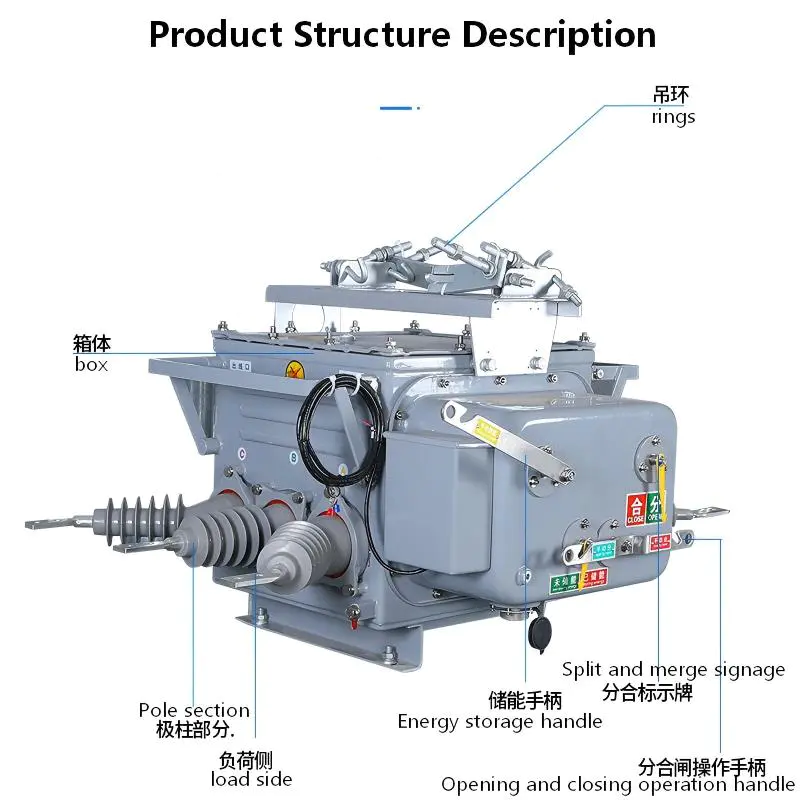

Tämä katkaisija on integroitu ulkokäyttöinen älykäs virranjakelulaite, joka on jaettu pääasiassa kolmeen osaan:

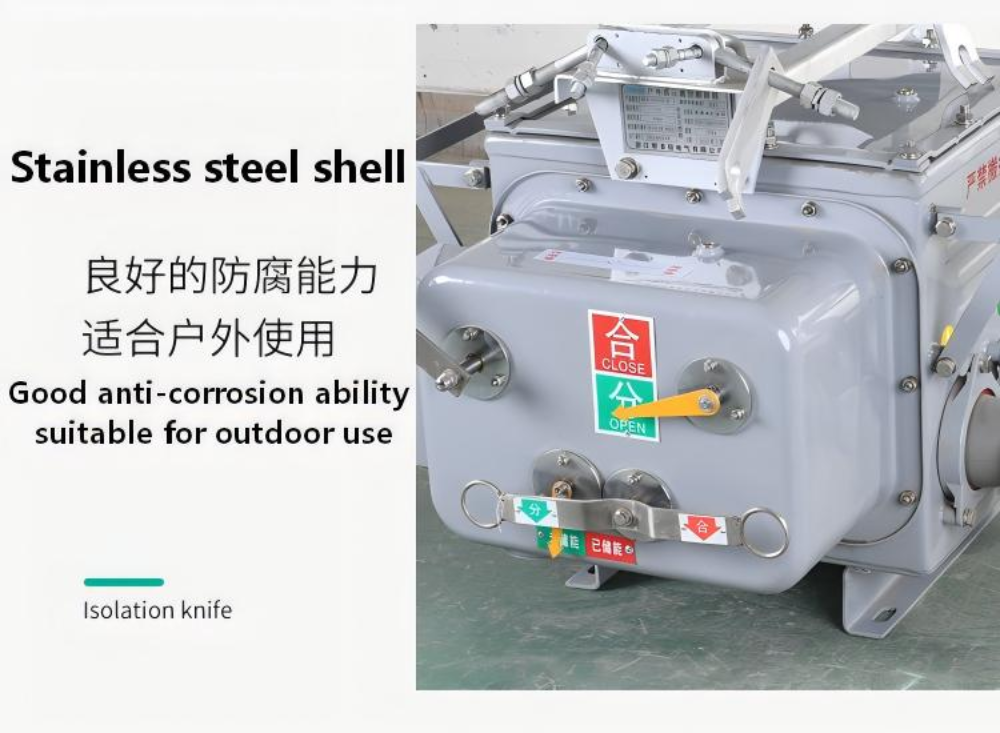

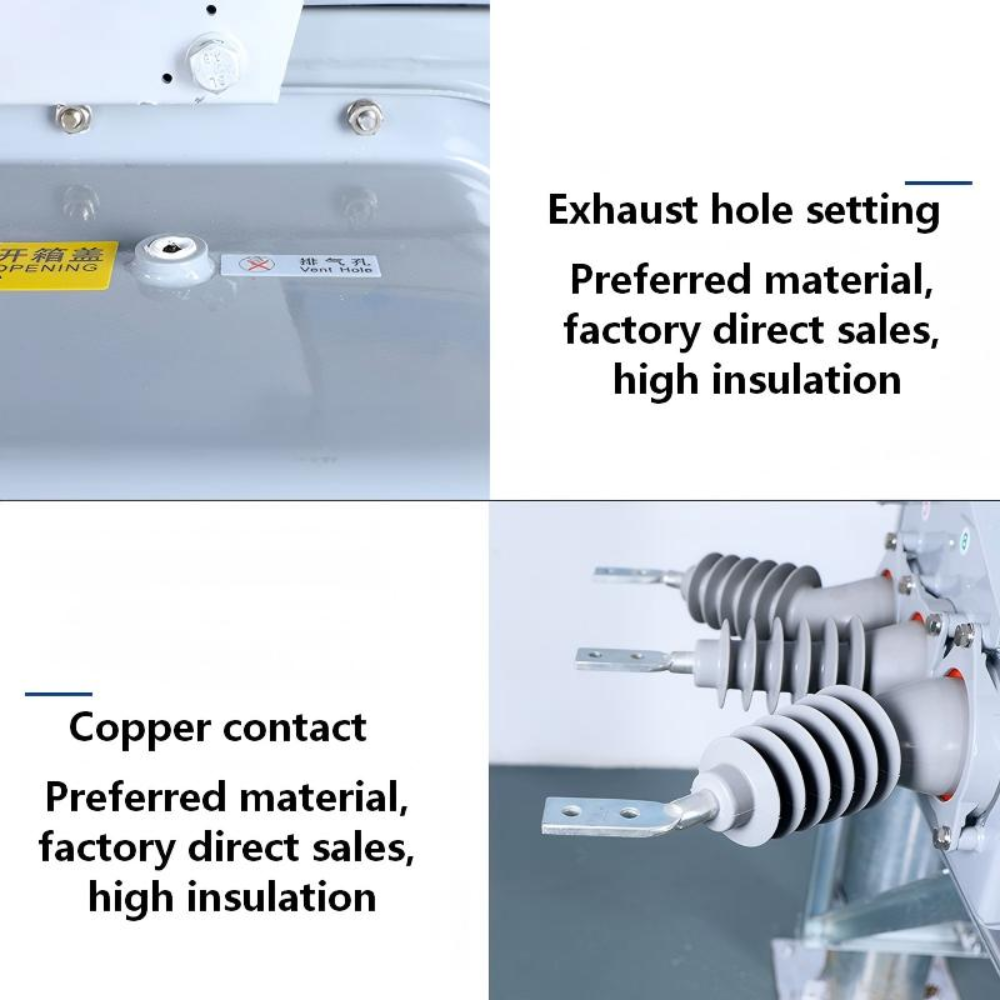

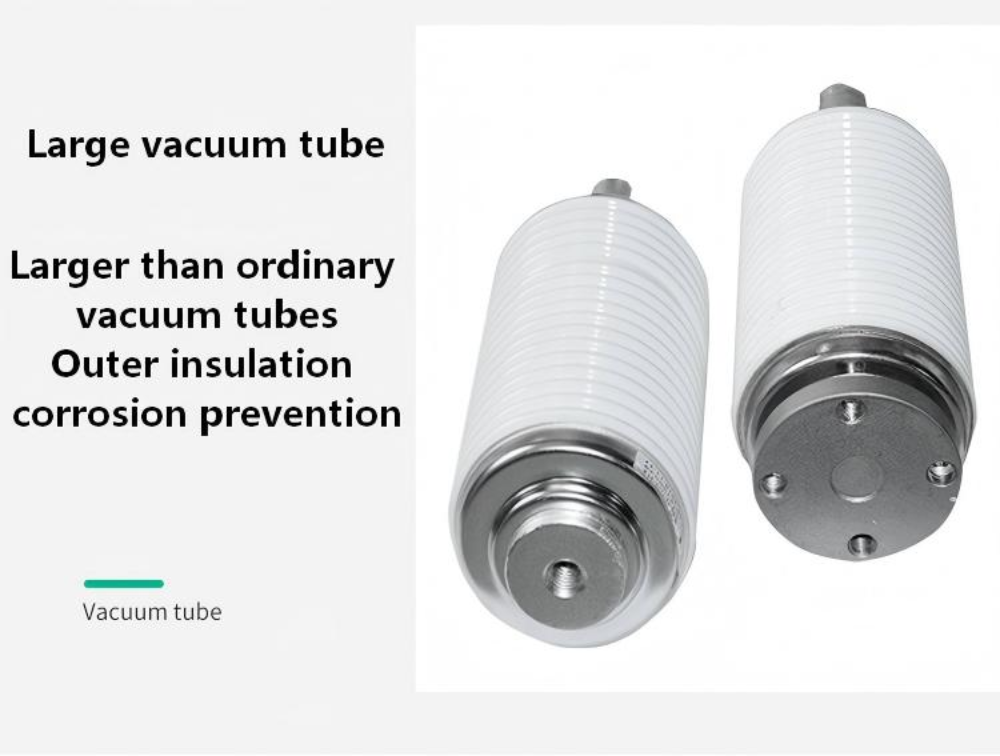

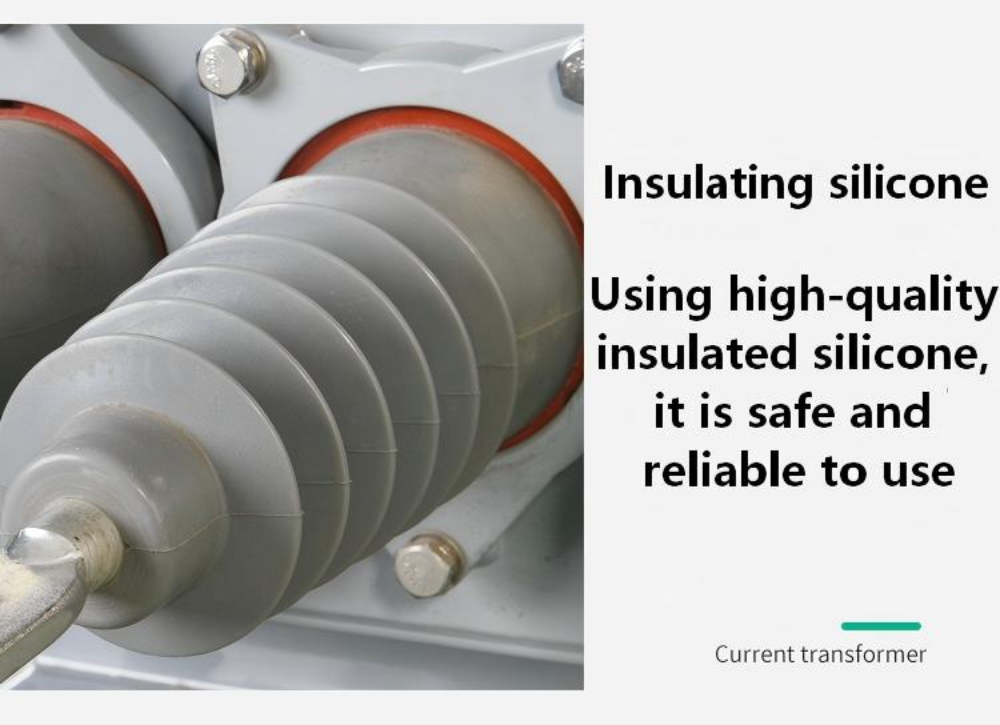

Katkaisijan runko: Tämä on laitteen ydin. Johtava piiri on liitetty tarkasti tyhjökaarisammutuskammioon komponenttien, kuten sisään- ja ulosmenevien johtavien napojen, johtavien puristimien jne. kautta virran kytkemiseksi päälle/pois. Eristyksen ja tiivistyksen suhteen muotoilu on erinomainen: johtava sauva on valmistettu epoksihartsista ja muista materiaaleista, jotka on valettu kokonaisuudessaan erinomaisen ulkoisen eristyskyvyn varmistamiseksi; Samanaikaisesti kuori käyttää kypsää tiivistystekniikkaa ja tiivistyskomponentteja, kuten "O"-renkaita hyvän yleisen ilmatiiviyden varmistamiseksi.

Käyttömekanismi: Mekanismissa on kattavat toiminnot, jotka tukevat sähköenergian varastointia ja avaamista/sulkemista, säilyttäen samalla myös manuaalisen käytön hätätoiminnon. Se integroi useita komponentteja, kuten sulkujouset, energian varastointijärjestelmät, vapautuslaitteet, avaus- ja sulkemiskelat ja apukytkimet, ja se on "ohjauskeskus", joka ohjaa katkaisijan tarkkaa toimintaa.

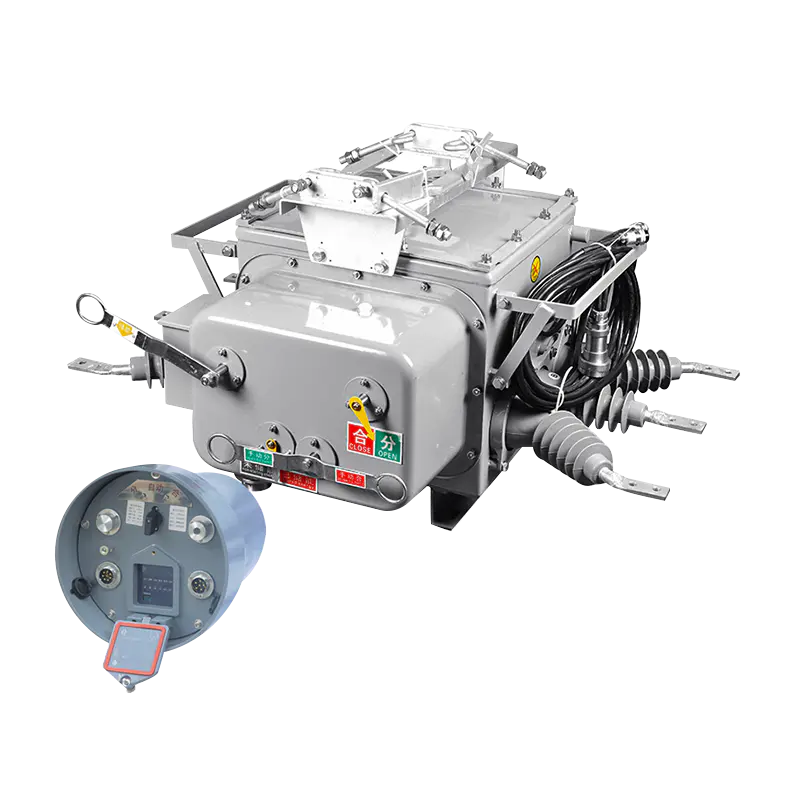

Täydellinen kokoonpano: Koko rajatyhjiökatkaisijoiden sarja ei ole yksittäinen laite, vaan järjestelmä. Se koostuu pääasiassa ZW20A-12 tyhjökatkaisijasta, joka on yhdistetty älykkääseen FDR-02- tai CH-40-ohjaimeen loogista arviointia varten, ja sitä on täydennetty jännitemuuntajalla (JDZW-10) signaalien tuottamiseksi, mikä muodostaa täydellisen huoltovapaan ratkaisun.

Tämän laitteen ydinarvo on sen älykkäissä ja automatisoiduissa viankäsittelyominaisuuksissa, joilla saavutetaan pääasiassa kolme päätoimintoa:

Automaattinen vaiheen välinen oikosulku: Kun käyttäjän haarajohdossa tapahtuu vaiheen välinen oikosulku, se voi nopeasti laukea ennen ylemmän tason sähköaseman suojaustoimintoa ja säilyttää lukitun tilan rajoittaen tiukasti vian käyttäjän puolelle ja estämällä sen vaikuttamasta pääsähköverkkoon ja muihin käyttäjiin.

Yksivaiheisen maadoitusvian automaattinen poisto: Yksivaiheisissa maadoitusvioissa, joita esiintyy käyttäjän puolella, se voi myös ottaa aloitteen automaattisesti irrottaakseen ja poistaakseen vian. Tämä prosessi on erittäin nopea, joten se on lähes huomaamaton korkeamman tason sähköasemalle ja muille saman linjan käyttäjille, mikä parantaa huomattavasti virtalähteen luotettavuutta ja käyttökokemusta.

Vikapisteen paikantaminen nopeasti: Toimenpiteiden jälkeen se voi aktiivisesti raportoida vikatietoja. Huoltohenkilöstö voi käyttää erikoislaitteita (kuten kämmentietokoneita) lukeakseen tietoja nopeasti paikan päällä, paikantaakseen tarkasti vikojen syyt ja vastuulliset käyttäjät, mikä vähentää merkittävästi vianmääritykseen ja virransyötön palauttamiseen kuluvaa aikaa.
