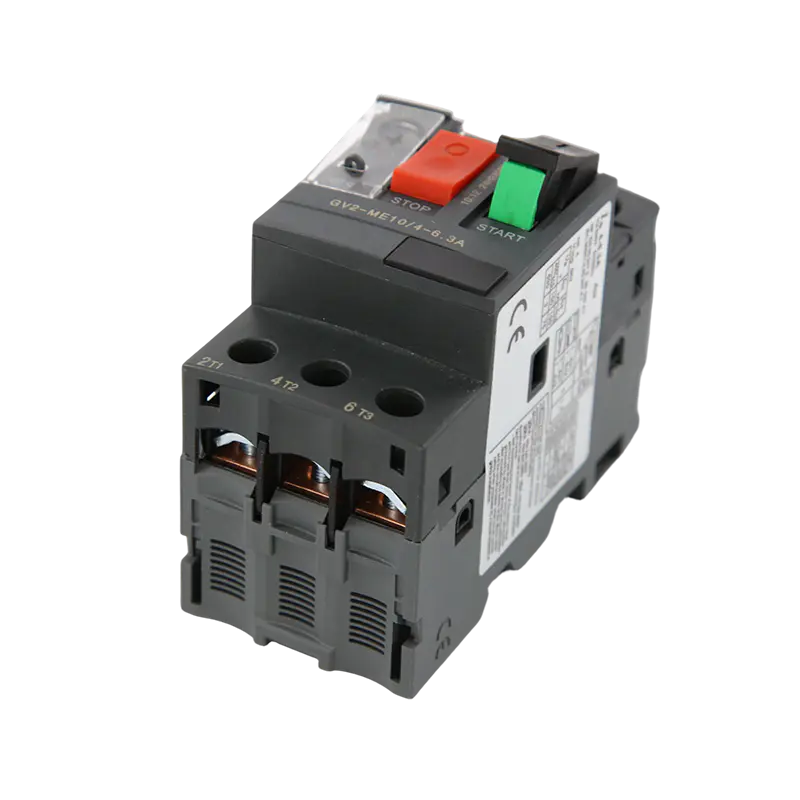

Name: MT-GV2 moottorinsuojayhdistelmä: MCCB ja terminen ylikuormitusrele 0,1–32 A moottoreille
Rating: 5 (99 reviews)

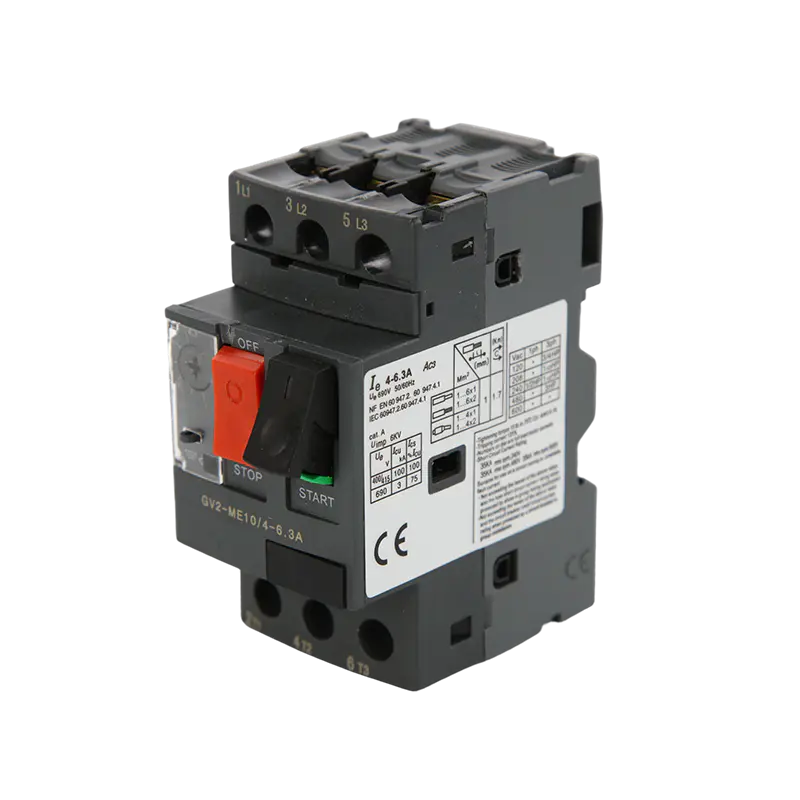

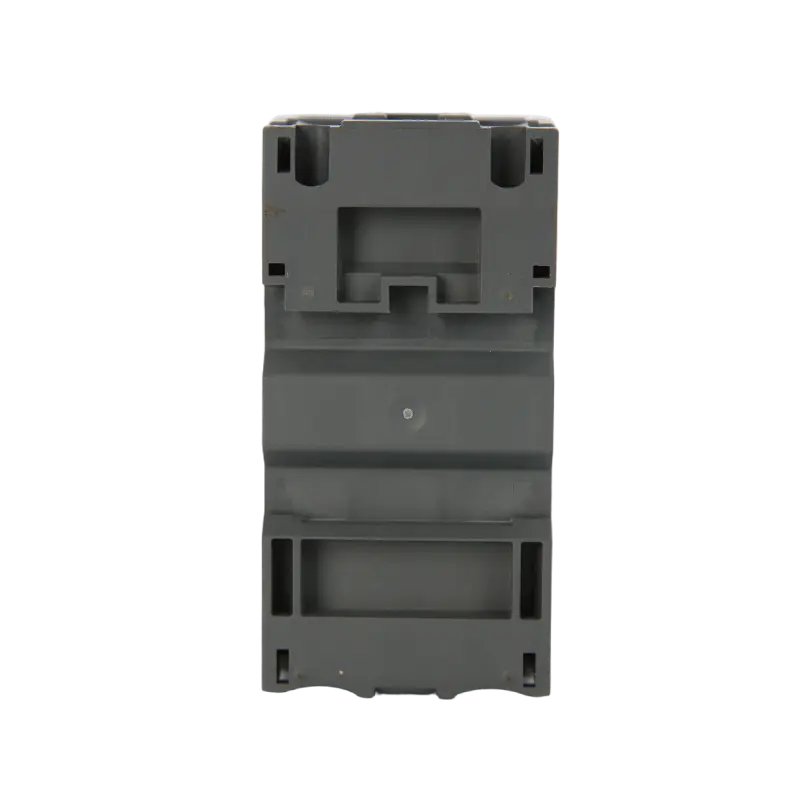

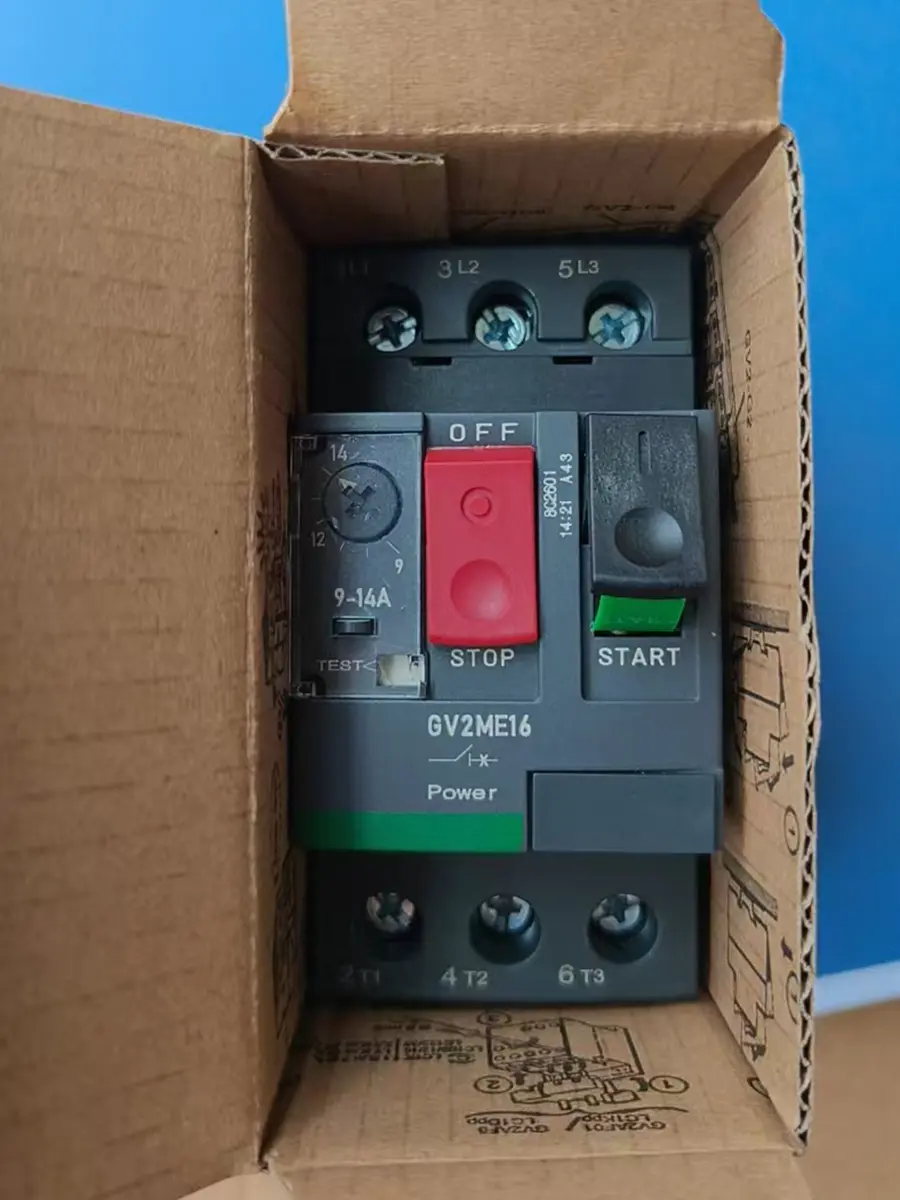

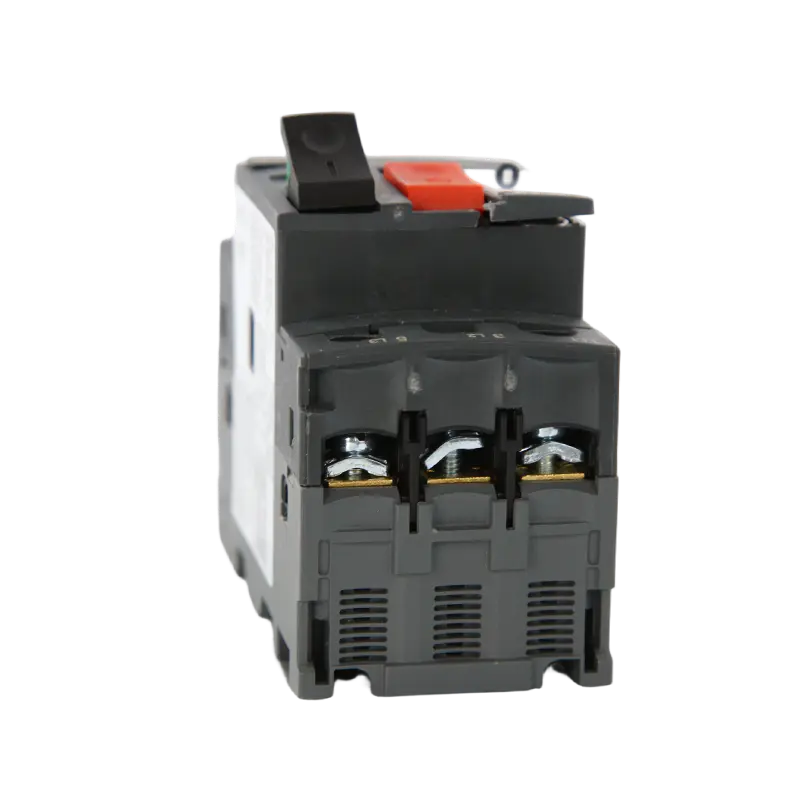

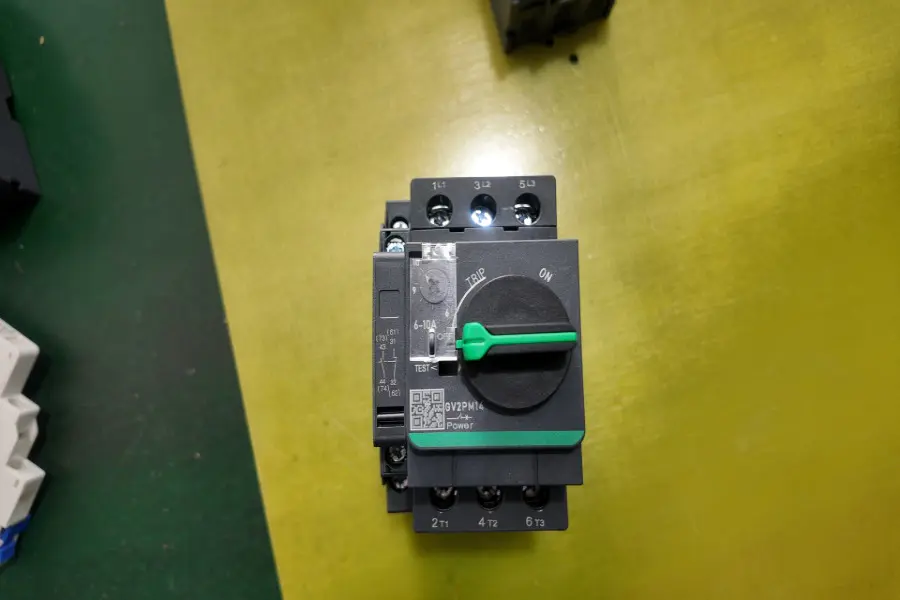

MT-GV2 moottorinsuojayhdistelmä: MCCB ja terminen ylikuormitusrele 0,1–32 A moottoreille

Kuvaus:

MT-GV2 Motor Protection Combo integroi korkean suorituskyvyn muotoillun kotelon katkaisijan (MCCB) GV2-sarjan moottorinsuojaan, mikä muodostaa kattavan suojaratkaisun pienjännitemoottoripiireille. Tämä yhdistelmä suojaa moottoreita oikosululta, ylikuormitukselta ja vaihehäviöltä ja varmistaa samalla sujuvan toiminnan teollisuusympäristöissä.

Tämä kestävistä lämpökovettuvista materiaaleista valmistettu ja kompaktiin asennukseen suunniteltu järjestelmä on ihanteellinen moottorien ohjauskeskuksiin, konepaneeleihin ja teollisuusautomaatiojärjestelmiin. Se tarjoaa tarkan suojan moottoreille välillä 0,1A - 32A, helpon asennuksen ja huoltohenkilöstön intuitiivisen käytön.

Sovellukset:

MT-GV2-yhdistelmää käytetään laajasti teollisuuden ja kaupan aloilla jatkuvan ja luotettavan moottorin toiminnan varmistamiseksi. Tyypillisiä käyttötapauksia ovat:

Pumput, kompressorit ja tuulettimet

Kuljettimet ja materiaalinkäsittelylaitteet

Työstökoneet ja työstölinjat

Maatalouden ja elintarviketeollisuuden koneet

Uusiutuvan energian moottorikäyttöiset järjestelmät

GV3 Auxiliary Side Loading

Toimintaperiaate:

Moottorin katkaisijassa on ylikuormitus- ja oikosulkusuojaustoiminto. Ylikuormitus saavutetaan kuumentamalla ja taivuttamalla bimetallinauhaa, laukaisemalla ylälaukaisumekanismi ja toteuttamalla linjasuojaus. Verrattuna lämpömagneettisiin valettuihin katkaisijoihin, sillä on suurempi tarkkuus, pienempi virta ja tarkempi suojaus. Käytännöllinen moottorin suojaus. Oikosulkusuojaus saavutetaan luomalla Lorentzin magneettinen voima kelan kautta, ja rautasydäntä ohjataan magneettisella voimalla laukaisemaan laukaisumekanismin, joka avaa katkaisijan, katkaisee piirin ja suojaa moottoria. Sitä käytetään yleensä korkeavirtasuojaukseen moottorin käynnistyksen aikana.

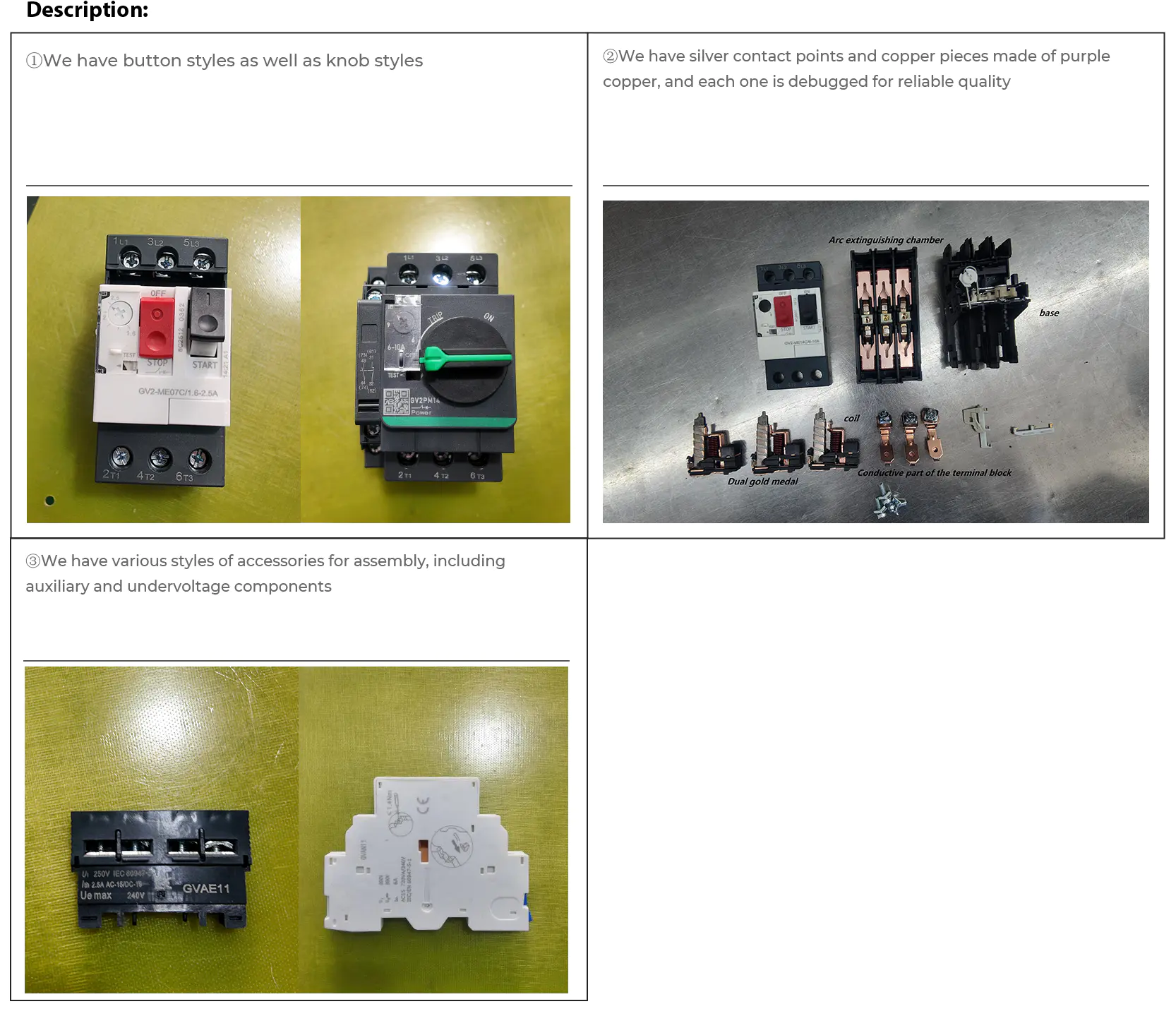

Tuotteen lisävarusteet

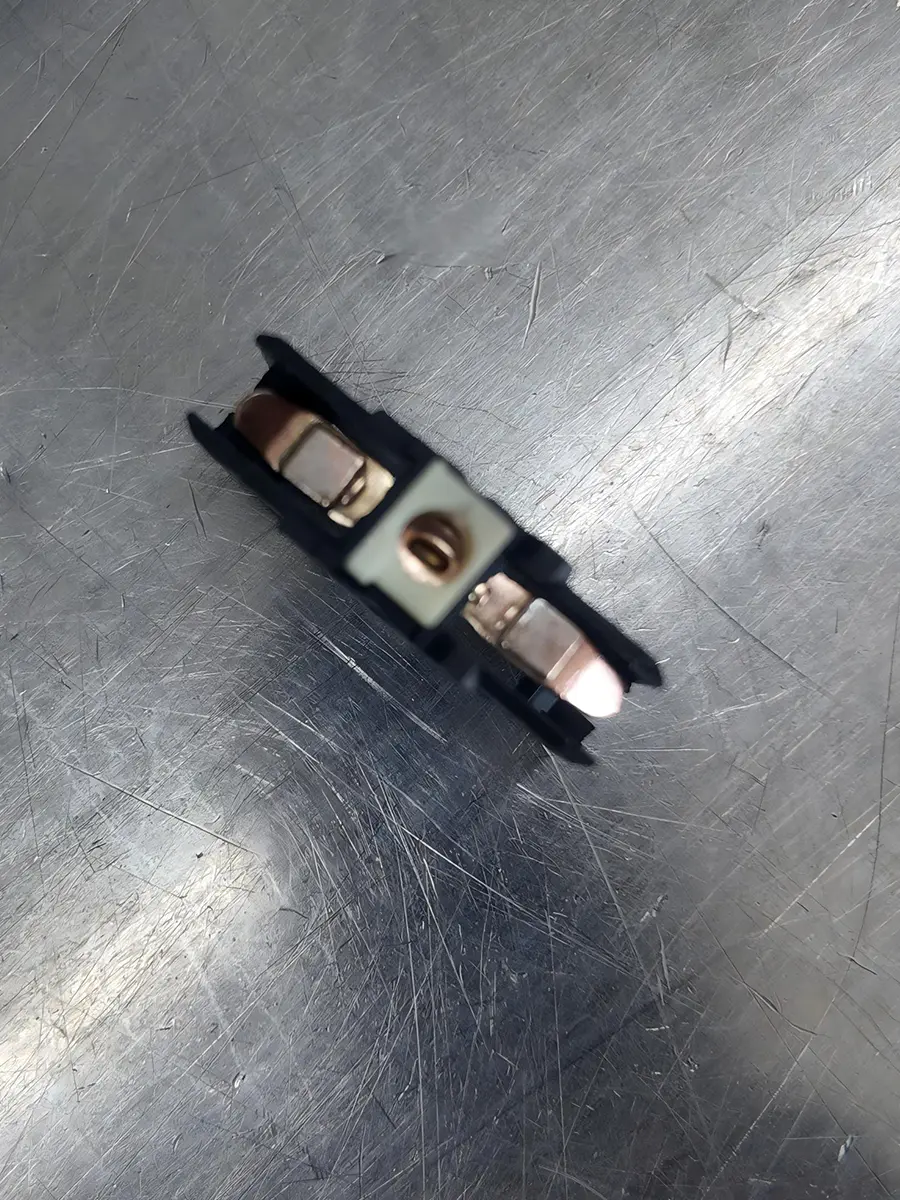

Movingcontact

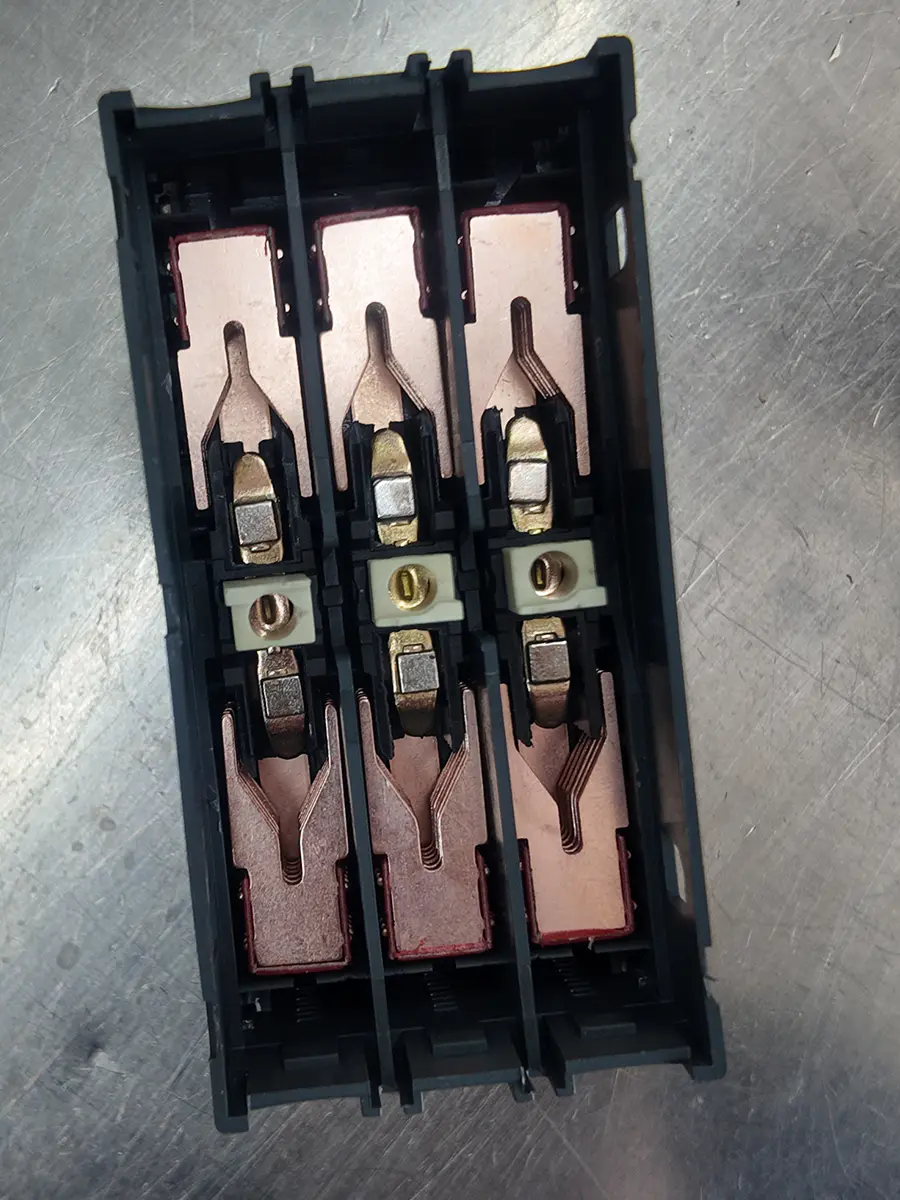

arcextinguishingchamber

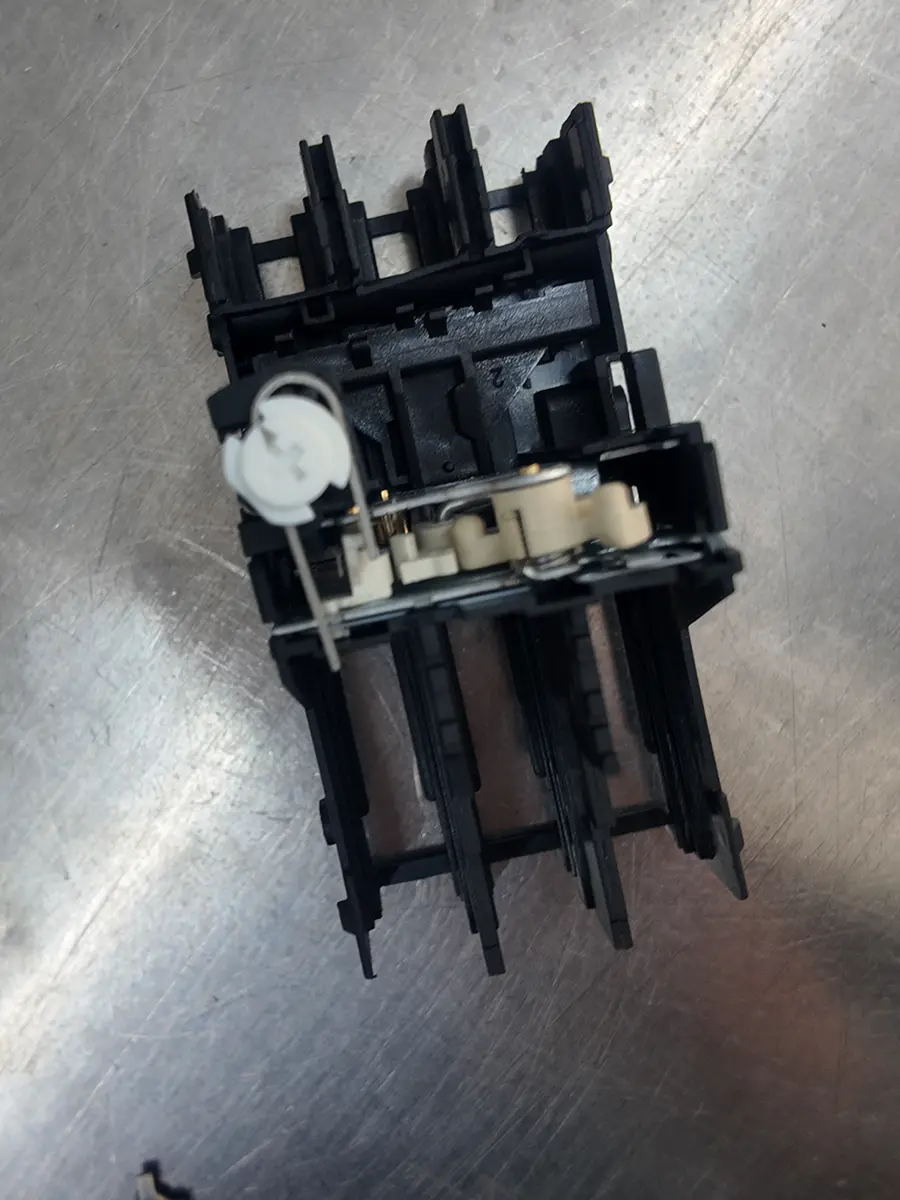

base

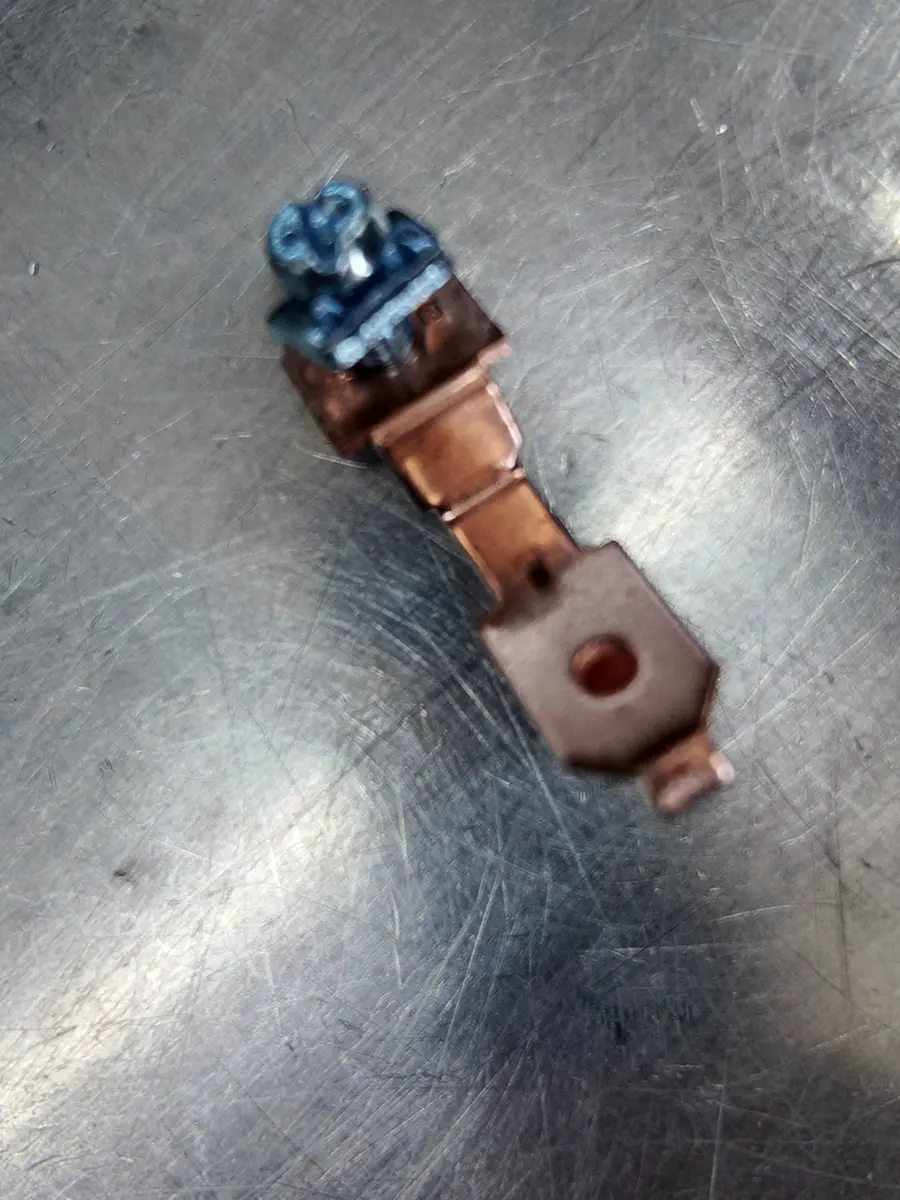

conductivpartoftheterminalblock

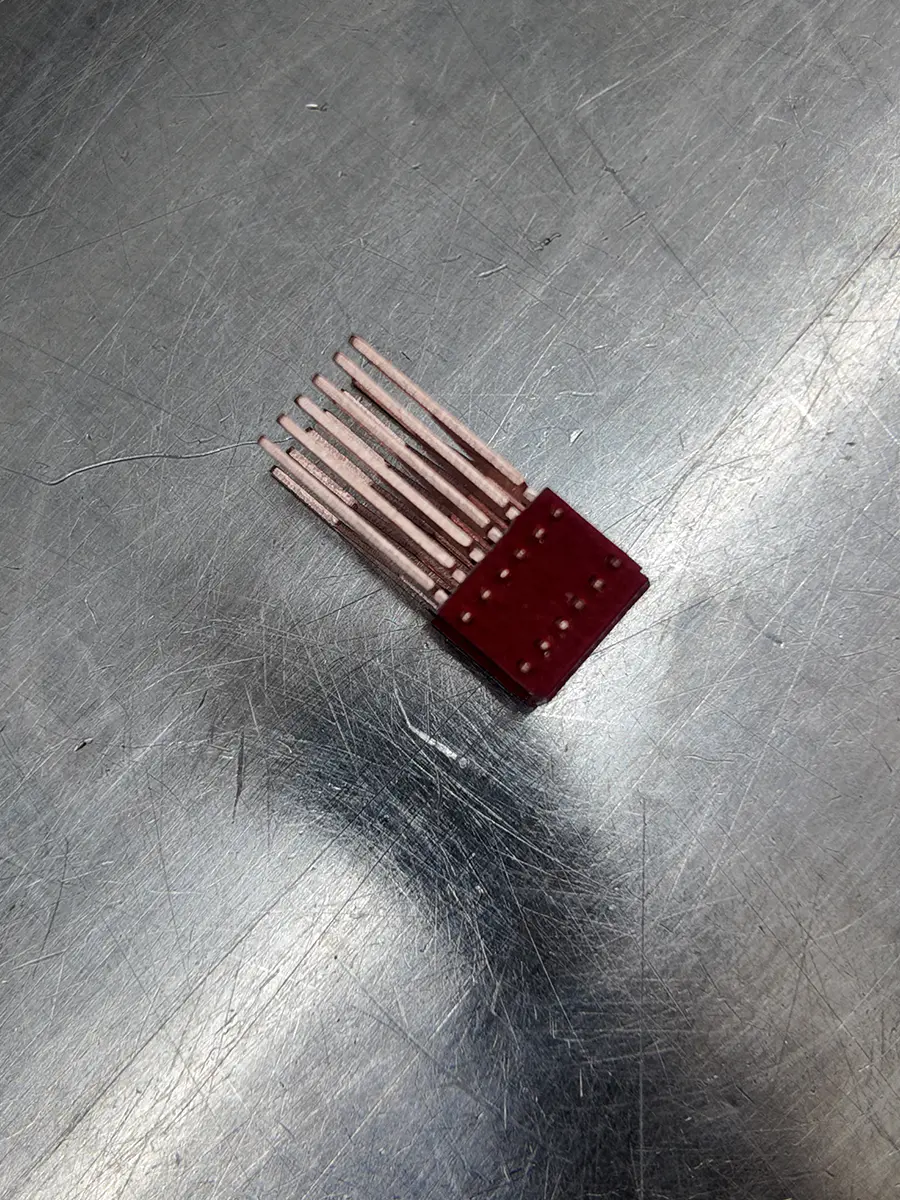

DJI_20260111145146_0084_D

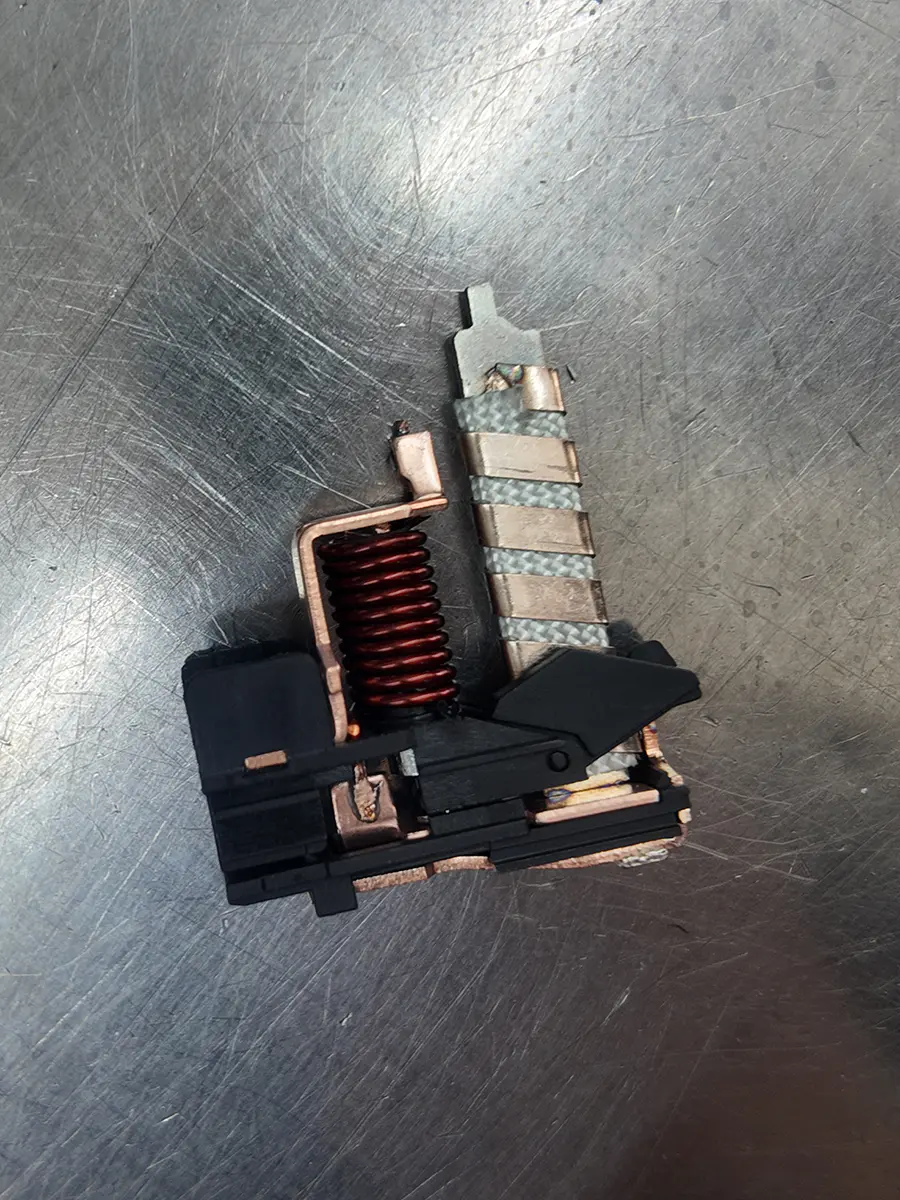

Dualgoldmedalcoil

Delay Testing

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Kuljetusturvallisuuden takaamiseksi sähkötuotteemme viedään vahvistetuissa puulaatikoissa. Laatikot lämpökäsitellään ja niissä on ISPM-15-merkki, mikä mahdollistaa nopean tulliselvityksen. Korotettu pohjarakenne helpottaa trukin käyttöä, kun taas sisäinen iskuja vaimentava kiinnitys varmistaa, että tuotteet saapuvat ehjinä. Kaikki ulkolaatikot on merkitty selkeästi ja ovat kansainvälisten logistiikkastandardien mukaisia.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstationUtilisingourVCB
HighandLowVoltageSwitchgearACBMCCBVCB

Tuotteen malli	Nykyinen alue	Kolmivaiheinen moottori
GV2-ME01C	0,1–0,16 A	-
GV2-ME02C	0,16–0,25 A	-
GV2-ME03C	0,25–0,4 A	-
GV2-ME04C	0,4–0,63 A	-
GV2-ME05C	0,63–1A	-
GV2-ME06C	1–1,6 A	0,37 kW
GV2-ME07C	1,6–2,5 A	0,75 kW
GV2-ME08C	2,5-4A	1,5 kW
GV2-ME10C	4–6.3A	2,2 kW
GV2-ME14C	6-10A	4 kW
GV2-ME16C	9-14A	5,5 kW
GV2-ME20C	klo 13-18	7,5 kW
GV2-ME21C	17-23A	11 kW
GV2-ME22C	20-25A	11 kW
GV2-ME32C	24-32A	15 kW

Malli	Nykyinen alue	Matkavirta	Tukeminen Liitteet
GV2-ME01C	0,1 A ~ 0,16 A	1,5A	Sivulle asennettu kontakti: GV-AE1 GV-AE11 GV-AE20 Virallinen yhteyspiste: GV-AN11 GV-AN20 Sivulle asennettu kontakti: (vikailmoitus) GV-AD1010 GV-AD1001 GV-AD0110 GV-AD0101
GV2-ME02C	0,16 A ~ 0,25 A	2.4A
GV2-ME03C	0,25 A ~ 0,4 A	5A
GV2-ME04C	0,4 A ~ 0,63 A	8A
GV2-ME05C	0,63 A ~ 1 A	13A
GV2-ME06C	1A-1,6A	22,5A
GV2-ME07C	1,6 A ~ 2,5 A	33,5A
GV2-ME08C	2,5A ~ 4A	51A
GV2-ME10C	4A-6,3A	78A
GV2-ME14C	6A-10A	138A
GV2-ME16C	9A-14A	170A
GV2-ME20C	13A-18A	223A
GV2-ME21C	17A-23A	327A
GV2-ME22C	20A ~ 25A	327A
GV2-ME32C	24A-32A	416A

GV2ME-moottorin katkaisija lämpömagneettisella suojauksella

50/60Hz, AC-3luokka Kolmivaihemoottorin vakionimellisteho				Kuumavapautuksen asetusalue (A)	Magneettinen laukaisuvirta Id ±20 % (A)	Se virta kotelolla (A)	Malli	Paino (kg)
230V (kW)	400V (kW)	415 V (kW)	440 V (kW)	Kuumavapautuksen asetusalue (A)	Magneettinen laukaisuvirta Id ±20 % (A)	Se virta kotelolla (A)	Malli	Paino (kg)
-	-	-	-	0,1…0,16	1.5	0.16	GV2ME01C	0.26
-	-	-	-	0,16…0,25	2.4	0.25	GV2ME02C	0.26
-	-	-	-	0,25…0,40	5	0.4	GV2ME03C	0.26
-	-	-	-	0,40…0,63	8	0.63	GV2ME04C	0.26
-	0.37	-	0.37	0,63…1	13	1	GV2ME05C	0.26
0.37	0.37	0.75	0.55	1…1.6	22.5	1.6	GV2ME06C	0.26
0.75	0.75	0.75	1.1	1.6…2.5	33.5	2.5	GV2ME07C	0.26
1.1	1.5	1.5	1.5	2.5…4	51	4	GV2ME08C	0.26
2.2	2.2	2	3	4…6.3	78	6.3	GV2ME10C	0.26
2.2	4	4	4	6…10	138	9	GV2ME14C	0.26
3	5.5	5.5	7.5	9…14	170	13	GV2ME16C	0.26
4	7.5	9	9	13…18	223	17	GV2ME20C	0.26
5.5	11	11	11	17…23	327	21	GV2ME21C	0.26
5.5	11	11	11	20…25	327	23	GV2ME22C	0.26
7.5	15	15	15	24…32	416	24	GV2ME32C	0.26
