Eristetyt katkaisijajärjestelmät: niiden toiminta ja valinta

Uuden pienjännitekytkintaulun parissa työskentelevä insinööri kuvaili kerran 1 600 A:n syöttölaitteen klassista ongelmaa: muotoiltu kotelokatkaisija, joka tuskin peitti nimellisarvoa, tai täysilmakatkaisija, joka tuntui ylivoimaiselta. Eristetyn kotelon katkaisija (ICCB) on keskellä, ja se ratkaisee juuri tämän ongelman tuhansissa asennuksissa. Käytännössä ICCB-järjestelmä on erittäin suorituskykyinen muotoiltu kotelon katkaisija täysin eristetyssä kotelossa, joka on yleensä varustettu elektronisella laukaisusuojuksella ja joka on usein järjestetty vetotelineeseen. Tässä artikkelissa kerrotaan, mitä luokka tarkoittaa, miten sitä verrataan valettuihin koteloihin ja ilmakatkaisimiin ja mitä on tarkistettava ennen sellaisen määrittämistä.

Mikä on eristetyn kotelon katkaisijajärjestelmä

Eristetyssä kotelossa oleva katkaisija on ytimellään raskaaseen käyttöön valettu katkaisija. Nimi kuvailee koteloa: kaikki virtaa johtavat osat sijaitsevat lämpökovettuvasta hartsista tai lasivahvisteisesta polyesterista valetun eristetyn kotelon sisällä. Tämä rakenne pitää yksikön kompaktina ja pitää sisällään kaaren keskeytyksen aikana. Useimmat ICCB:t toimivat alueella 800 A–5 000 A, ja yleiset runkokoot ovat 800 A, 1 600 A, 2 000 A, 3 200 A ja 4 000 A. Niillä on samat MCCB:n peruskytkentämekanismit, mutta ne lisäävät kriittisten syöttölaitteiden vaatimaa suorituskykymarginaalia ja huollettavuutta.

Kolme ominaisuutta erottaa ICCB:n tavallisesta MCCB:stä. Ensinnäkin kaksivaiheinen energiavarastointimekanismi tarjoaa tasaisen avautumisen ja sulkemisen riippumatta siitä, kuinka hitaasti käyttäjä liikuttaa kahvaa. Toiseksi elektroninen laukaisuyksikkö korvaa lämpömagneettisen laukaisun tarjoamalla säädettävät pitkä-, lyhyt-, hetkelliset ja maasulkuasetukset. Kolmanneksi suurempia runkoja on saatavana ulosvedettävällä rakenteella, joten katkaisija voidaan vetää ulos tarkastusta tai vaihtoa varten ilman, että virtakiskoja irrotetaan. Yhdessä nämä ominaisuudet saavat ICCB:n käyttäytymään enemmän kuin ilmakatkaisija ja säilyttävät samalla muotoillun kotelon jalanjäljen.

Miksi järjestelmäosalla on väliä

Sana "järjestelmä" eristetyissä katkaisijajärjestelmissä ei ole satunnainen. Kytkimessä katkaisin ei koskaan toimi yksin. Se on yhdistetty laukaisuyksikköön, ulosvetotelineeseen, mekaanisiin lukituksiin, apukoskettimiin, shunttilaukaisu- tai alijännitelaukaisuihin, maasulkuantureisiin ja joskus tietoliikennemoduuliin. Elektroninen matkayksikkö on järjestelyn sydän. Säädettävät pitkä- ja lyhytaikaiset poiminta- ja viivearvot mahdollistavat selektiivisyyden: alavirran syöttölaitteen vika poistuu ennen kuin pääkatkaisija laukeaa. Ilman koordinointia yksi vika voi pimentää koko laitoksen.

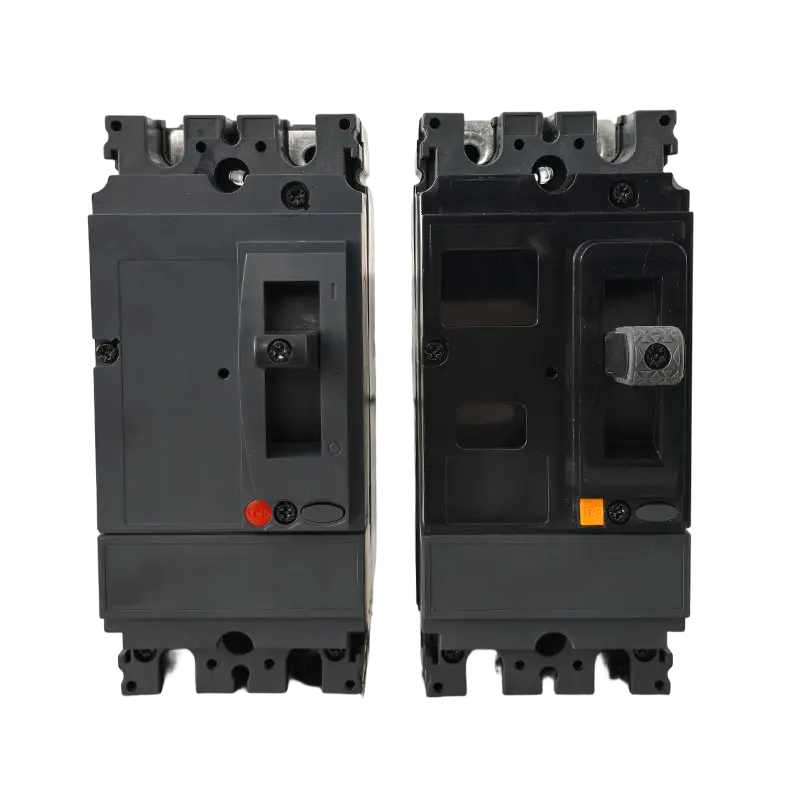

Kun spesifikaatio vaatii LSIG-suojausta tai kaukovalvontaa, lämpömagneettinen MCCB ei voi toimittaa sitä, mutta katkaisija, jossa on mikroprosessoriohjattu laukaisuyksikkö. Monet kytkintaulujen rakentajat käyttävät nyt muotoiltua koteloluokkaa oletusarvona kiinteästi asennetuissa syöttölaitteissa ja varaavat ulosvetokohdat verkkovirtaa ja siteitä varten. Nykyaikainen sähkönjakelukatkaisin, kuten 100 A - 1 600 A MTNSX valettu kotelokatkaisin kattaa suuren osan näistä syöttötehtävistä, ja sen jalanjälki sopii pieniin osastoihin.

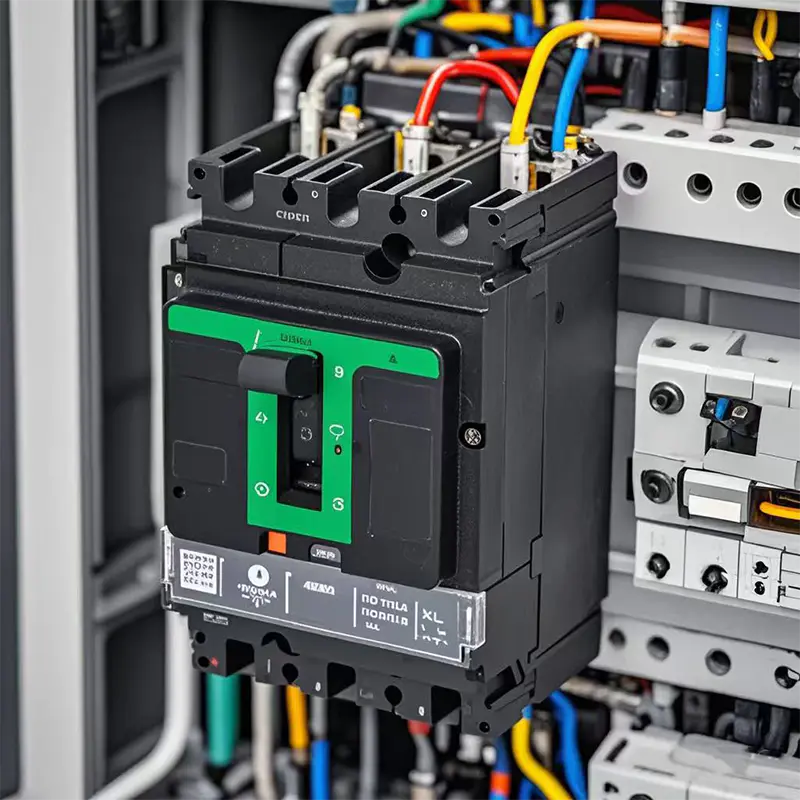

MT-NSX 3/4P 100A-630A AC valettu katkaisija teollisiin ja kaupallisiin tarkoituksiin Mingtuo, Kiina Tukkumyynti MT-NSX 3/4P 100A-630A AC Molded Case -virtakatkaisija teollisille ja kaupallisille jakelutoimittajille ja MT-N... Näytä tuote →

ICCB-järjestelmät vs. valettu kotelo vs. ilmakatkaisijat

Suora vertailu selventää, mihin kukin tekniikka sopii pienjännitejakelussa.

Taulukko tekee yhden asian selväksi: ICCB:t vievät tilan tehokkaiden muotoiltujen kotelonkatkaisijoiden ja ilmakatkaisijoiden välillä. Ne tarjoavat suurimman osan ACB:n huolletettavuudesta ja selektiivisyydestä paketissa, joka integroituu helposti kompaktiin kojeistoon. Kompromissit näkyvät ääripäissä. Alle noin 800 A hyvin rakennettu MCCB on taloudellisempi. Yli 3200 A tai kun kytkintaulu on jo mitoitettu vakio-ACB-osastojen ympärille, ilmakatkaisijasta tulee käytännöllinen valinta.

Missä eristetyt kotelokatkaisijajärjestelmät ansaitsevat paikkansa

ICCB-järjestelmät ovat harvoin halvin vaihtoehto, mutta niistä tulee oikea vaihtoehto, kun kolme ehtoa menevät päällekkäin: syöttölaite tarvitsee todellisen virransiirtomarginaalin, suojaustutkimus vaatii säädettäviä käyriä ja huoltoa ilman pitkiä seisokkeja odotetaan. Tyypillisiä asennuksia ovat:

• Pienjännitekytkintaulut ja moottorin ohjauskeskukset, joissa pää- tai sidosasennot vaativat ulosvedettävyyttä.
• Korkeat nousuputket ja kaupalliset syöttölaitteet, joissa sähkötila on ahdas.
• Teollisuuslaitokset jatkuvilla prosesseilla, joissa selektiivisyys ja nopea vaihto vähentävät seisokkeja.
• Datakeskukset, sairaalat ja muut tärkeät tilat, joissa on kaksoissyöttö, automaattinen siirto tai generaattorin varmuuskopiointi.
• UPS-lähtö- ja ohituspiirit, joissa elektroniset laukaisuyksiköt koordinoivat muuntajan suojauksen kanssa.

Kussakin tapauksessa ratkaiseva tekijä on laukaisuyksikkö ja kojeiston kokoonpano. Jos kiinteä lämpömagneettinen katkaisija ei pysty antamaan koordinaatiokäyrää, projekti siirtyy elektroniseen laukaisuluokkaan. Jos kytkintaulun layout vaatii myös ulosvetorakennetta, määrität tehokkaasti ICCB-järjestelmän tai ilmankatkaisijan.

Mitä tulee tarkistaa ennen ICCB-järjestelmän määrittämistä

Yksinkertaiselta virtaluokitukselta näyttävä erittely voi kätkeä useita teknisiä yksityiskohtia. Käy nämä kohdat läpi ennen kuin sitoudut katkaisuluokkaan.

1. Jatkuva arvosana ja kehysmarginaali. Valitse kehys, joka on yhtä suuri tai suurempi kuin johtimen ampasiteetti, jotta voit kasvaa tulevaisuudessa.
2. Arvioiden keskeyttäminen. Tarkista sekä lopullinen että huoltokatkaisukyky laskettua vikatasoa vasten.
3. Matkayksikön toiminnot. Varmista, että pitkäaikaiset, lyhytaikaiset, hetkelliset ja maasulkuasetukset ovat käytettävissä ja säädettävissä paikan päällä.
4. Selektiivisyyden koordinointi. Tarkista koordinaatio ylävirran muuntajan suojauksen ja alavirran syöttöjen kanssa, mukaan lukien lyhytkestoisuus.
5. Piirustus tai kiinteä rakenne. Päätä, tarvitseeko asennus katkaisijan vaihtoa katkaisematta virtakiskoa.
6. Lisävarusteet ja viestintä. Sisällytä tarvittaessa alijännitteen vapautus, shunttilaukaisu, apukoskettimet tai väylätietoliikenne.
7. Palveluehdot. Käytä vähennystä ympäristön lämpötilaa, korkeutta, kosteutta tai syövyttäviä ympäristöjä varten.
8. Standardit ja sertifiointi. Varmista IEC 60947-2, UL 489 tai kohdemarkkinoiden standardin noudattaminen.

Ylemmän ICCB-kaistan sovelluksissa tai kun kytkintaulu on rakennettu ilmankatkaisijaosastojen ympärille, luonnollinen vaihtoehto on poistoilmakatkaisija. Mingtuo Electricin MT-2000-3200A ulosvetoilmakatkaisija pienjännitteen jakeluun kattaa 2 000 A - 3 200 A alueen vetorakenteella ja keskeytyssuorituskyvyllä, jota tämän luokan pääkatkaisijalta odotetaan.

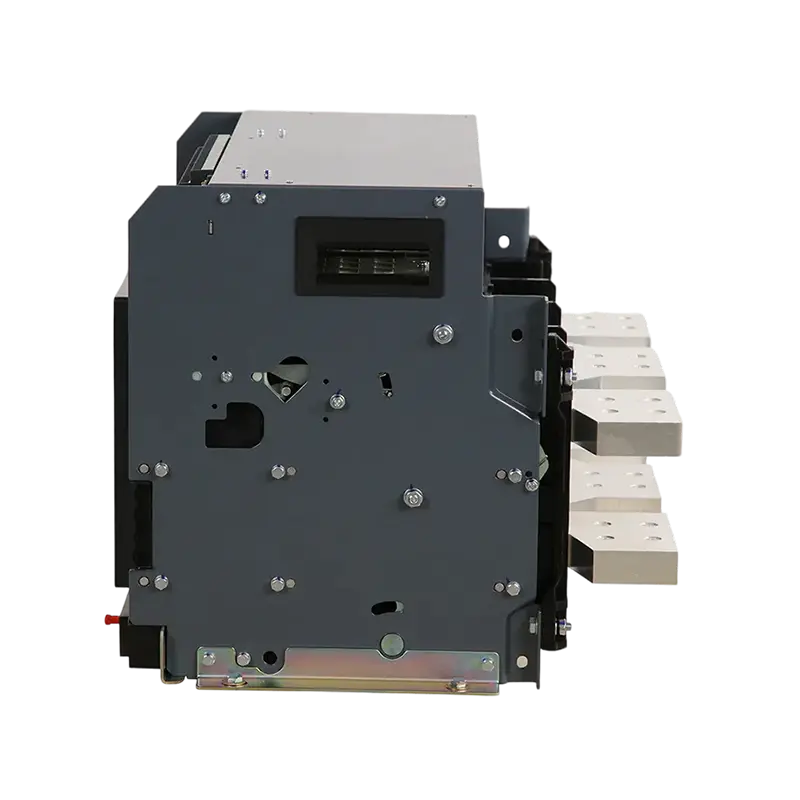

Pienjännitejakeluilman katkaisijoiden toimittajat, tehdas Mingtuo on tukkumyynti 2000–3200A:n pienjännitejakeluilmakatkaisijoiden toimittajat ja pienjänniteilmakatkaisijavalmistajat... Näytä tuote →

Tekniikan sovittaminen sovellukseen

Paras luokka on harvoin kallein. Kiinteä kiinnitys, tehokas MCCB käsittelee monia syöttölaitteita taloudellisesti. Elektronisella laukaisulla varustettu ICCB-järjestelmä sopii, kun selektiivisyys ja säädettävyys ovat tärkeitä. Veto-ACB voittaa, kun kytkintaulu on suuri, virta ylittää noin 3 200 A tai huoltostrategia suosii täyttä irrotettavuutta. Jokainen luokassa ylöspäin lisää kustannuksia ja jalanjälkeä, joten vikatason, koordinoinnin ja huoltotarpeiden pitäisi ohjata päätöstä.

Yhden valmistajan tuotevalikoima voi yksinkertaistaa päätöstä. Valetun kotelon puolella MTNSX-sarja kattaa virranjakelun 100 A - 1 600 A kiinteästi asennetuille syöttösovelluksille. Lentopuolella, NT/NW edistynyt ilmakatkaisija mitoitettu 1 600 A - 6 300 A palvelee kiinteitä ja ulosvedettyjä pää- ja sidosasentoja ylittäen ICCB-kehysten käytännön rajat.

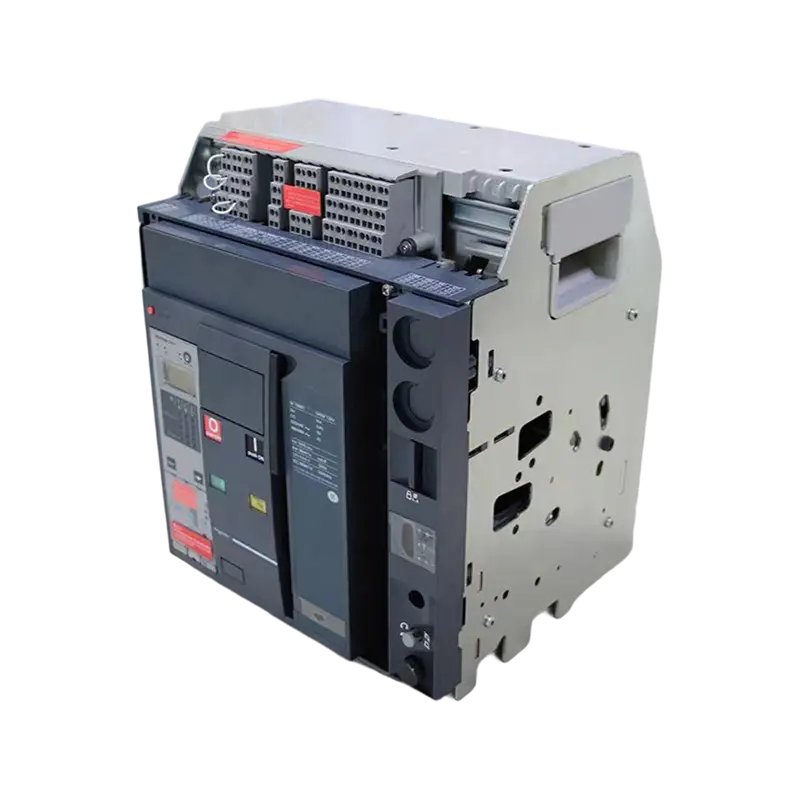

Edistyksellinen ilmakatkaisin 1600A–6300A kiinteisiin ja ulosvetoasennuksiin Sup Mingtuo, Kiina Advanced Air Circuit Breaker 1600A–6300A tukkumyynti kiinteiden ja ulosvedettävien asennusten toimittajille ja kehittyneille ilmavirtapiireille ... Näytä tuote →

Eristettyjen kotelon katkaisijoiden järjestelmien ymmärtäminen on tärkeää, koska luokka sopii juuri sinne, missä monet todelliset projektit tarvitsevat suojaa: riittävän korkea suorituskyky takaamaan selektiivisyyden ja huollettavuuden, riittävän kompakti sopimaan todellisiin sähkötiloihin ja riittävän hyvin dokumentoitu, jotta se voidaan määrittää luotettavasti. Aloita vikalaskelmilla ja selektiivisyystutkimuksella, ja ICCB-luokka ei useinkaan ole kompromissi eikä ylellisyys, vaan oikea istuvuus. Pien- ja keskijännitekatkaisijan valintaoppaamme käy läpi koko valikoiman MCCB:stä ACB:hen ja tyhjiökatkaisijaan. Tiettyjen vaihteiden vaatimuksia varten suunnittelutiimi osoitteessa Mingtuo Electric voi tarkastella runkokokoja, laukaisuyksiköitä ja vetojärjestelyjä kuormitusprofiiliasi vasten.
